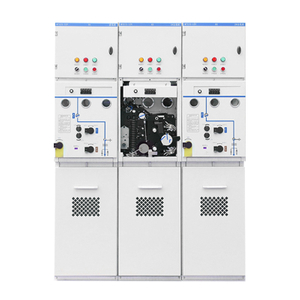

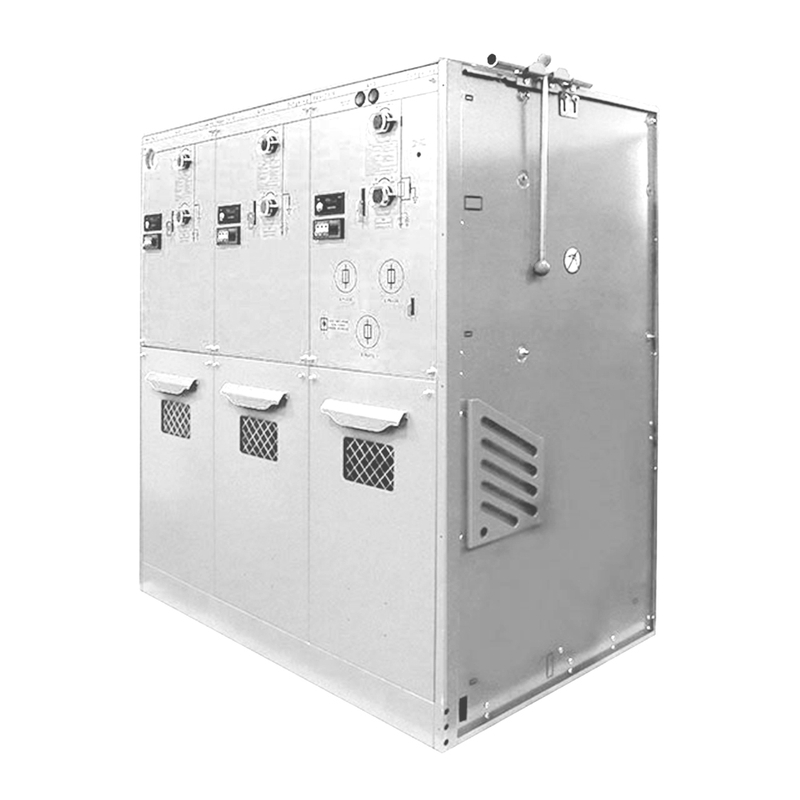

Appareillage de commutation isolé au gaz SF6 de l'unité principale en anneau 24 kV

Aperçu

L'unité principale en anneau (RMU) GRM6-24kV est un appareillage moyenne tension isolé au gaz largement utilisé dans les réseaux de distribution d'énergie.   Ce produit intègre toutes les unités fonctionnelles moyenne tension, permettant le raccordement, l'alimentation et la protection des transformateurs de réseau en anneau ou radiaux.   La série GRM6 présente une conception compacte, ce qui la rend adaptée à diverses configurations de réseau complexes, en particulier dans les applications impliquant des énergies renouvelables.

Conditions de fonctionnement

• Altitude : ≤4 000 m (lorsque l'équipement fonctionne à une altitude de 1 000 mètres ou plus, veuillez l'indiquer spécialement pour le réglage de la pression de charge lors de la fabrication).

• Température ambiante : Max. température : +40 ℃ ; Min. température : -25 ℃ ; la température moyenne en 24h ne dépasse pas 35℃.

• Humidité ambiante : l'humidité relative moyenne sur 24h ne dépasse pas 95% ; l'humidité relative mensuelle moyenne ne dépasse pas 90 %.

• Environnement d'installation : Il n'y a pas de gaz explosif ou corrosif dans l'air ambiant, et aucune vibration ou choc grave n'est appliqué sur le site d'installation.

• Capacité sismique : 8 échelles de magnitude.

• Conditions particulières : Les conditions particulières de fonctionnement, différentes des conditions normales de fonctionnement, doivent être convenues entre le fabricant et l'utilisateur final. Pour les environnements d'exploitation particulièrement difficiles, veuillez contacter le fabricant et le fournisseur.


Caractéristiques du produit

• Conception compacte

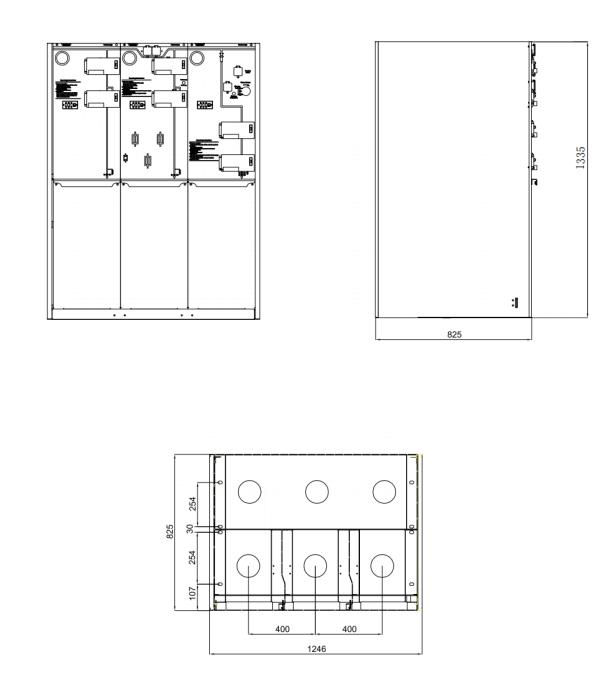

  Conception modulaire avec une structure compacte, occupant un minimum d'espace, adaptée aux installations avec un espace limité.

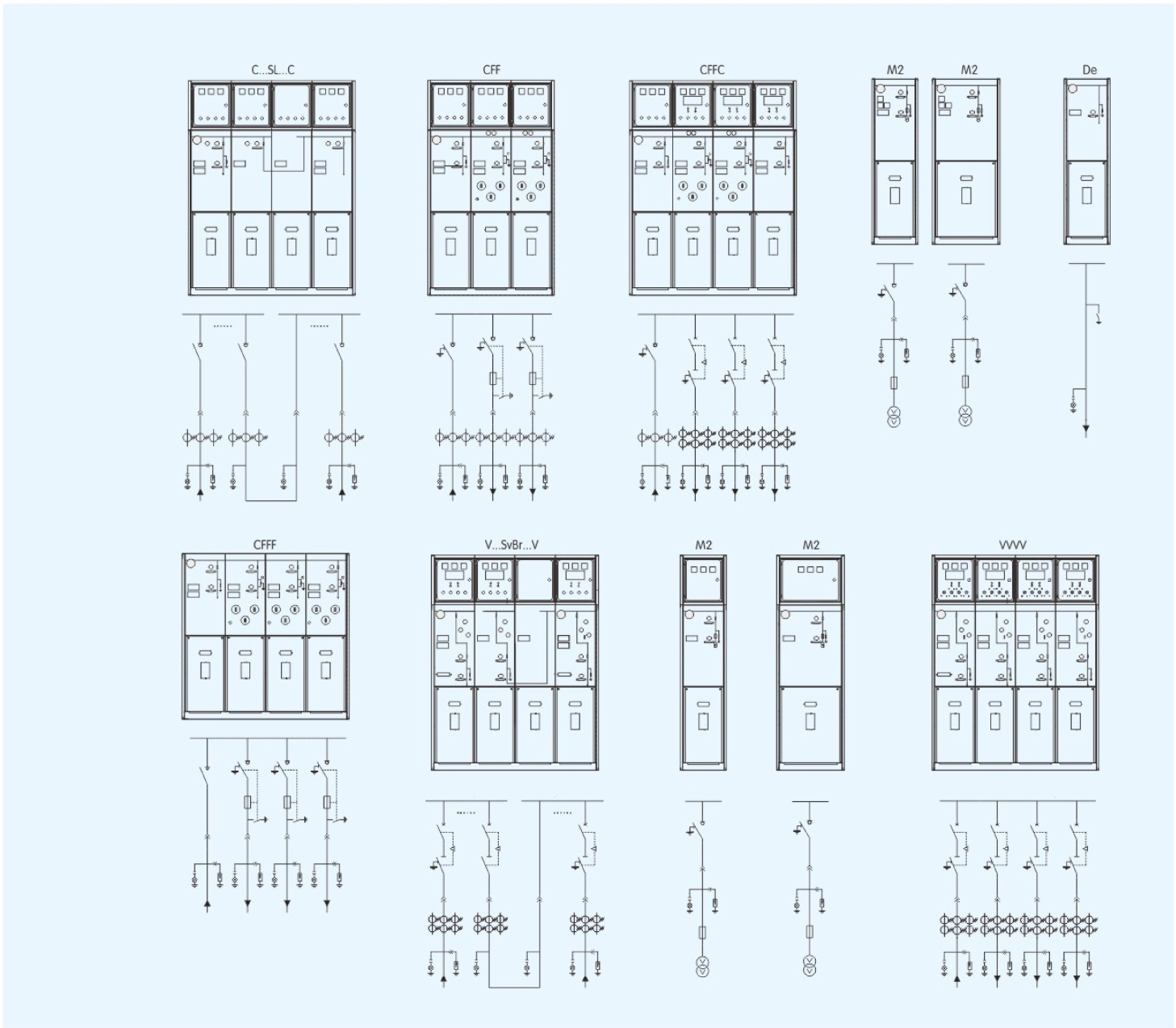

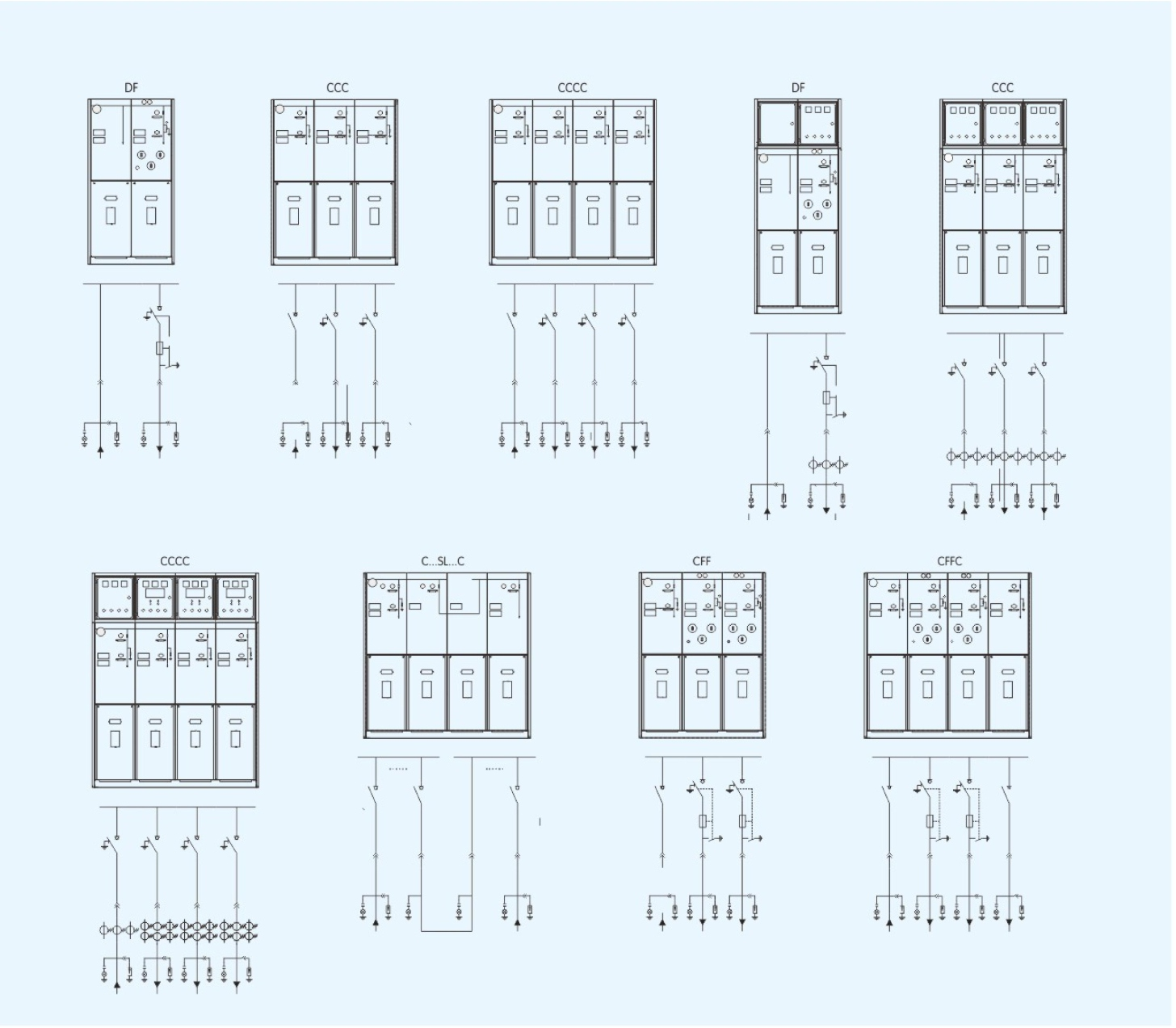

  Combinaison flexible d'unités fonctionnelles pour répondre aux divers besoins des utilisateurs.

• Haute fiabilité

  Utilise la technologie d'isolation au gaz SF6, offrant d'excellentes capacités d'isolation électrique et d'extinction d'arc, garantissant un fonctionnement stable à long terme.

  Les composants clés proviennent de marques de renommée internationale, garantissant la qualité et de faibles taux de défaillance.

• Sécurité opérationnelle

  Équipé de verrouillages mécaniques et électriques complets pour éviter les erreurs de fonctionnement, garantissant ainsi la sécurité de l'opérateur.

  Indication claire des positions ouvertes/fermées, facilitant le fonctionnement et la maintenance.

• Surveillance intelligente

  Compatible avec les systèmes de surveillance intelligents, permettant la surveillance et le contrôle à distance, améliorant ainsi le niveau d'intelligence des opérations du réseau électrique.

  Prend en charge la collecte et l'analyse des données, aidant les utilisateurs à surveiller l'état et à prédire les pannes.

• Facilité d'entretien

  Conçu dans un souci de facilité de maintenance, avec des composants faciles à démonter et à remplacer, réduisant ainsi les coûts et le temps de maintenance.

  Fournit des manuels de maintenance détaillés et une assistance technique pour garantir que les utilisateurs peuvent résoudre rapidement les problèmes.

• Écologique et économe en énergie

  Utilise des matériaux respectueux de l'environnement, conformes aux normes environnementales internationales, réduisant ainsi l'impact environnemental.

  Conception optimisée pour réduire les pertes de puissance et améliorer l’efficacité de l’utilisation de l’énergie.

• Large applicabilité

  Convient à divers environnements difficiles, notamment des conditions d’humidité et de salinité élevées.

  Largement utilisé dans les réseaux de distribution, les systèmes électriques industriels, la construction d'infrastructures et d'autres domaines.
