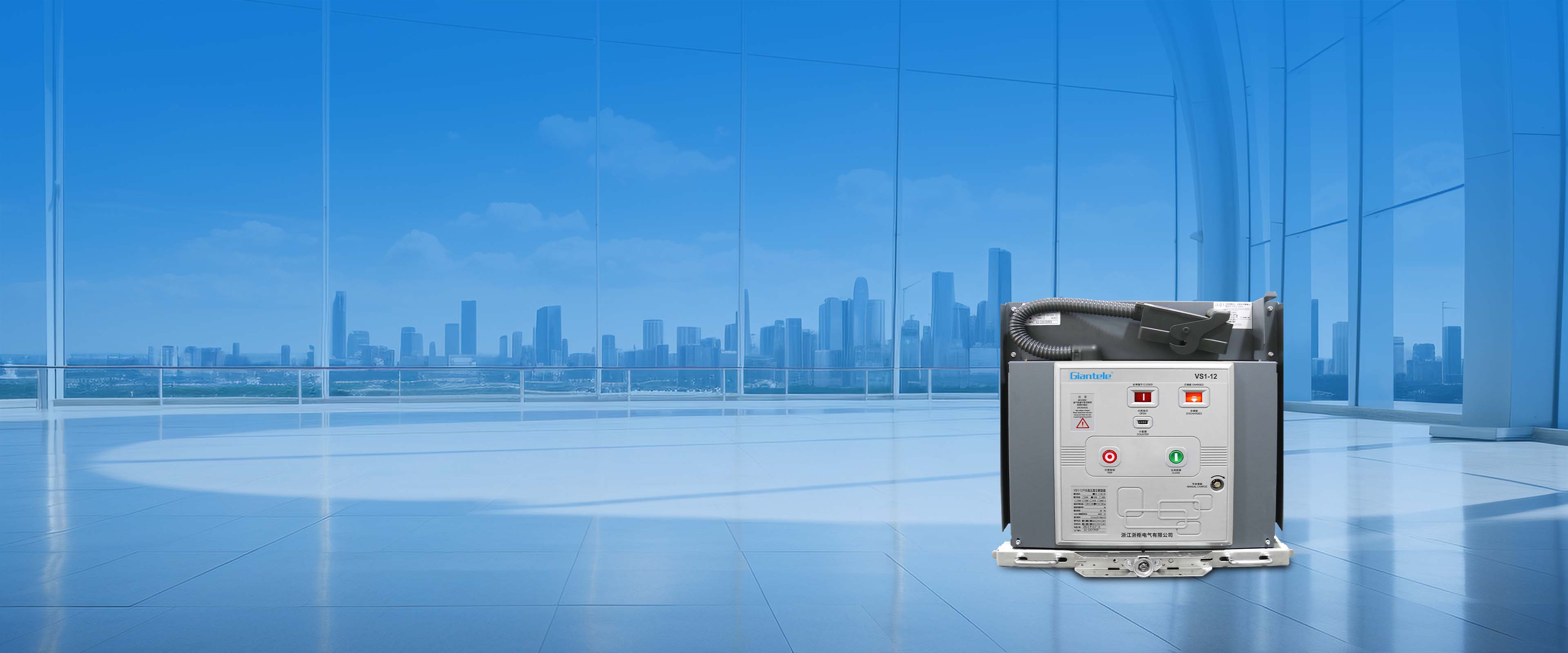

Disjoncteur à vide VS1-12

Diriger l’avenir de la sécurité électrique

Technologie avancée d'extinction d'arc sous vide, haute efficacité, économie d'énergie, stable et fiable, pour la sécurité de l'escorte du réseau électrique

Disjoncteur à vide ZN85

Des solutions d'alimentation conçues pour vous

En utilisant la dernière technologie d’extinction et d’isolation d’arc sous vide, pour assurer une transmission de puissance stable et fiable, réduire efficacement le taux de défaillance.

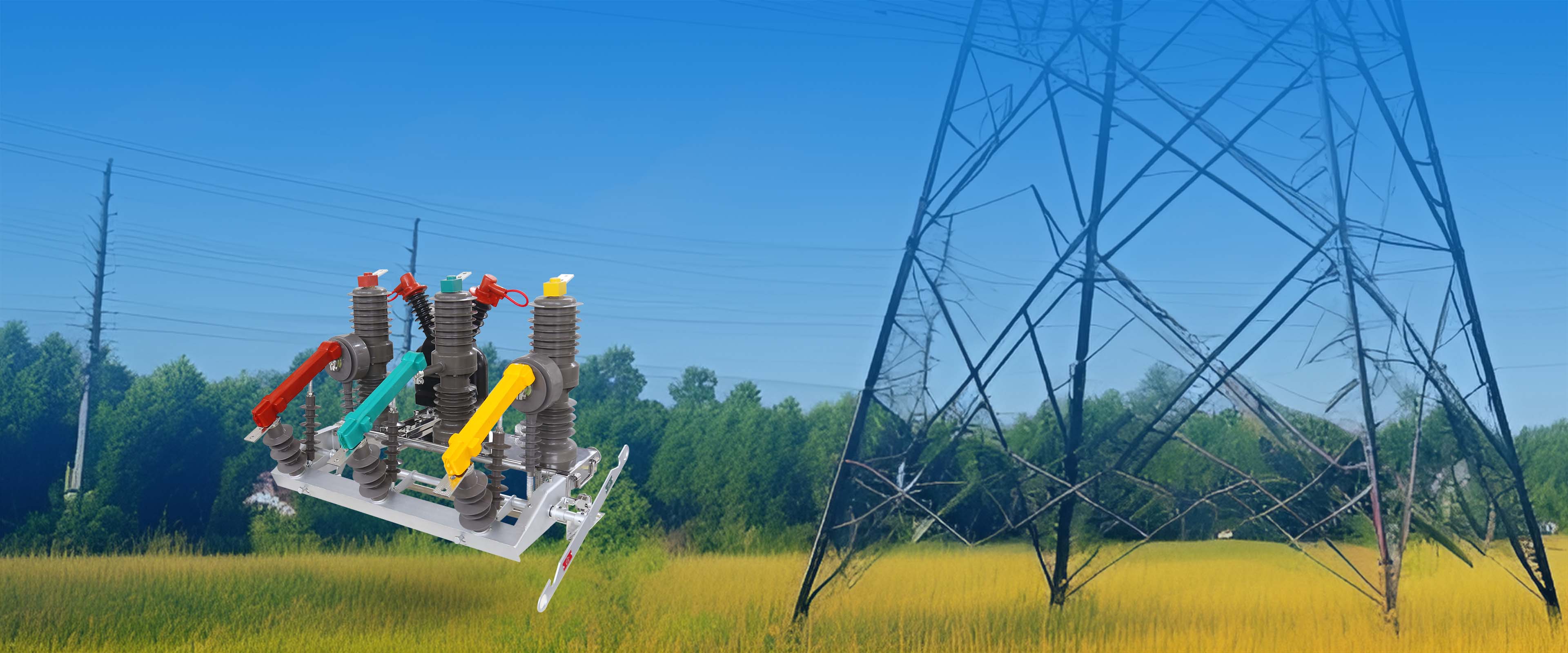

Disjoncteur à vide extérieur ZW32

Conçu pour l'extrême, le gardien de votre système d'alimentation

Conçu pour une utilisation en extérieur, utilisant une technologie de pointe d'extinction d'arc sous vide pour garantir une fiabilité et une stabilité ultra élevées, le disjoncteur sous vide peut facilement faire face à des températures élevées, basses températures, humidité élevée, tempête de poussière et autres environnements difficiles, tout en conservant ses performances. n’est pas affecté.

Introduction au disjoncteur de vide

Le disjoncteur à vide est un disjoncteur qui réalise sa fonction d'ouverture et de fermeture en utilisant le principe de l'extinction de l'arc sous vide. Dans le vide, lorsque deux contacts sont séparés, un arc se crée entre les contacts. En raison de la forte capacité d'extinction de l'arc dans le vide, le courant peut être rapidement coupé, protégeant ainsi le fonctionnement sûr du système électrique.

Principaux produits promus

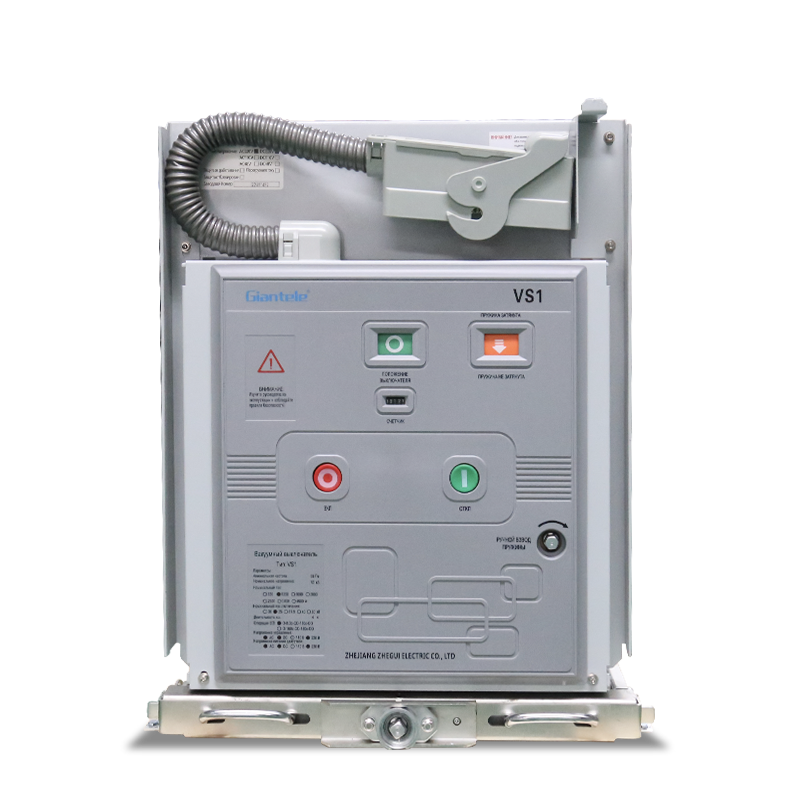

VS1-12 Disjacteur à vide

Extinction d'arc élevé
Haute fiabilité
Forte adaptabilité

Conçu pour les systèmes de distribution triphasés AC 50/60 Hz avec un niveau de tension de 12 kV, le disjoncteur à vide VS1-12 intègre une technologie d'extinction d'arc sous vide de pointe dans une structure entièrement fermée. Ce disjoncteur est conçu pour répondre aux exigences rigoureuses d’efficacité et de fiabilité des systèmes électriques contemporains. Sa conception compacte et polyvalente le rend indispensable sur les sites industriels, les bâtiments résidentiels, les systèmes électriques et les opérations minières.

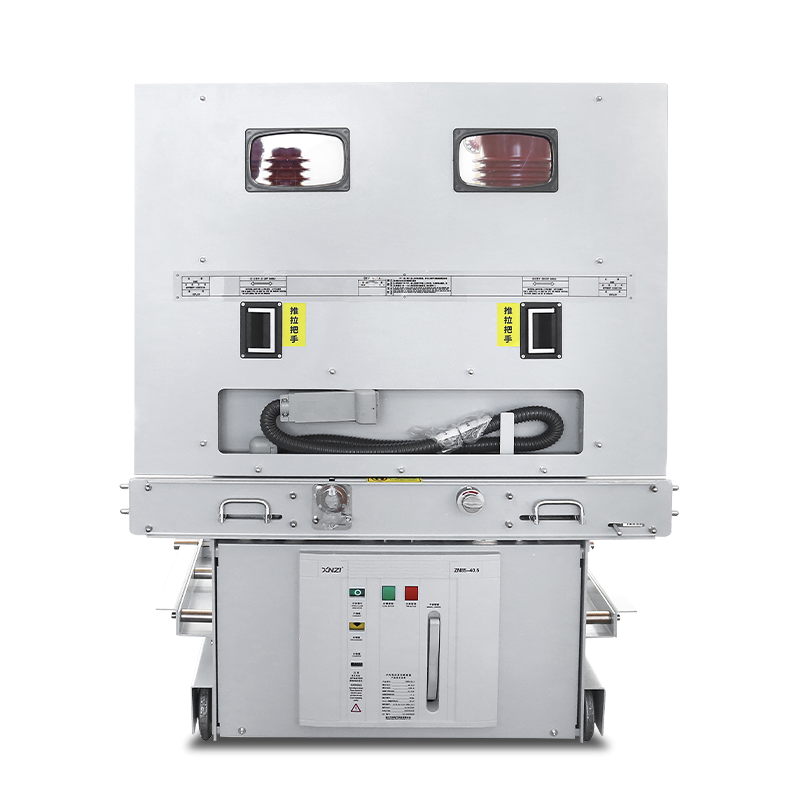

Disjoncteur de circuit à vide intérieur ZN85

Capacité élevée d’extinction d’arc
Excellentes performances d'isolation
Longue durée de vie et faibles besoins d'entretien
Large gamme d'applications

Disjoncteur de circuit à vide intérieur ZN85

Performances efficaces d’extinction d’arc
Contrôle intelligent
Adaptabilité environnementale
Large gamme de scénarios d'application

Étendue de l'application du disjoncteur de vide

Réseau électrique

Réseau électrique

Dans le réseau électrique, le disjoncteur à vide est principalement utilisé pour protéger et contrôler le bus, les lignes d'entrée et de sortie et les transformateurs. Le bus est l’élément central du système électrique et son fonctionnement sûr est très important pour l’ensemble du réseau électrique. Le disjoncteur à vide peut couper rapidement le courant de défaut, empêcher l'expansion des courts-circuits et des défauts de surcharge et assurer la stabilité et la fiabilité du réseau électrique. De plus, dans la protection des lignes entrantes et sortantes, le disjoncteur à vide peut rapidement couper la partie défectueuse en cas de défaillance de la ligne, empêcher la propagation du défaut et assurer la sécurité de la transmission de puissance.

APPRENDRE ENCORE PLUS
Centrales électriques

Centrales électriques

Dans les centrales électriques, les disjoncteurs à vide sont principalement utilisés pour la protection des générateurs et des transformateurs. Le générateur est l'équipement de base de la centrale électrique, et le disjoncteur à vide assure le fonctionnement sûr du générateur en fournissant une protection contre les surcharges, une protection contre les courts-circuits et une protection contre les défauts à la terre, et empêche les dommages à l'équipement et l'arrêt causés par un défaut. De plus, le disjoncteur à vide est également utilisé pour protéger le transformateur de la centrale électrique contre les surcharges et les courts-circuits, garantissant ainsi le fonctionnement stable du système électrique. Dans le système de distribution de la centrale électrique, le disjoncteur à vide joue un rôle clé de protection et de contrôle pour garantir la sécurité et la fiabilité de la distribution d'énergie.

APPRENDRE ENCORE PLUS
Équipement industriel

Équipement industriel

Dans les équipements industriels, les disjoncteurs à vide sont utilisés pour protéger et contrôler divers moteurs, transformateurs, batteries de condensateurs et autres équipements. Le moteur est un équipement important dans la production industrielle, le disjoncteur à vide en fournissant un contrôle de démarrage/arrêt, une protection contre les surcharges et une protection contre les courts-circuits, pour garantir le fonctionnement sûr du moteur, pour éviter les dommages causés par une surcharge, un court-circuit ou d'autres pannes. De même, les disjoncteurs à vide sont utilisés pour protéger les transformateurs industriels contre les surcharges et les courts-circuits, garantissant ainsi le fonctionnement sûr des équipements. De plus, le disjoncteur à vide est également utilisé pour protéger la batterie de condensateurs contre les surintensités et les courts-circuits, garantissant ainsi le fonctionnement fiable de l'équipement.

APPRENDRE ENCORE PLUS
Système routier

Système routier

Dans les réseaux routiers, les disjoncteurs à vide sont utilisés pour protéger et contrôler les équipements électriques tels que l’éclairage routier, les feux de signalisation électriques et les bornes de recharge. Le système d'éclairage routier a besoin d'une alimentation électrique stable et le disjoncteur à vide assure le fonctionnement sûr de l'équipement d'éclairage en fournissant une protection contre les surcharges et une protection contre les courts-circuits pour éviter les dommages à l'équipement et les pannes de courant causées par des défauts électriques. Dans les équipements de feux de signalisation électriques, le disjoncteur à vide est utilisé pour éviter les dommages à l'équipement dus à une surcharge et à un court-circuit afin d'assurer le fonctionnement normal des feux de signalisation. De plus, avec la popularité des véhicules électriques, le fonctionnement sécuritaire des bornes de recharge est devenu particulièrement important. Le disjoncteur à vide est utilisé pour protéger le dispositif de chargement contre les dommages et les risques de sécurité causés par la défaillance des passagers.

APPRENDRE ENCORE PLUS

BONJOUR!

Que pourrions-nous faire pour vous？

CONTACTEZ-NOUS RENSEIGNEZ-VOUS MAINTENANT >

Réponses aux demandes de disjoncteur sous vide

Quel est le principe de fonctionnement de base du disjoncteur à vide ?

Les disjoncteurs sous vide utilisent une méthode unique pour éteindre les arcs électriques en séparant les contacts dans le vide. Ce processus tire parti des propriétés d'isolation élevées inhérentes au vide pour éteindre rapidement l'arc. Lorsque le courant électrique atteint zéro, l’arc se dissipe naturellement, rétablissant la barrière isolante et empêchant efficacement le réallumage de l’arc. Ce mécanisme efficace est la clé de leur haute fiabilité et de leurs performances dans la gestion des circuits haute tension.
Quels sont les principaux paramètres techniques du disjoncteur à vide, et quelle est la signification de chaque paramètre ?

1. Les performances et l'applicabilité des disjoncteurs à vide sont principalement définies par les paramètres techniques clés suivants :
Tension nominale : niveau de tension maximal que le disjoncteur peut gérer en toute sécurité, généralement en kilovolts (kV).

2. Courant nominal : courant le plus élevé que le disjoncteur peut transporter en continu dans des conditions standard, généralement en ampères (A).

3. Capacité de coupure : également connue sous le nom de capacité de coupure, il s'agit du courant de défaut maximum que le disjoncteur peut interrompre en toute sécurité, mesuré en kiloampères (kA). Ce paramètre est essentiel pour évaluer la capacité du disjoncteur.

4. Durée de vie mécanique : le nombre d'opérations que le disjoncteur peut effectuer sans entretien important.

5. Durée de vie électrique : le nombre de cycles opérationnels (ouverture et fermeture) que le disjoncteur peut réaliser dans des conditions définies.

6. Niveau d'isolation : implique la résistance de l'isolation phase-à-terre et phase-phase, généralement évaluée par des tests diélectriques, pour garantir la sécurité de fonctionnement dans des scénarios à haute tension.

7. Durée de fonctionnement : la durée allant de l'activation du disjoncteur à la déconnexion complète du circuit, cruciale pour la protection et la stabilité du système.

8. Temps de réenclenchement : L'intervalle de temps entre l'ouverture du disjoncteur et la réenclenchement ultérieur, important pour les systèmes dotés de mécanismes de réenclenchement automatique.
Comment choisir les bonnes spécifications et modèles de disjoncteurs à vide en fonction des besoins du système électrique ?

La sélection du bon disjoncteur à vide pour votre système électrique implique un examen attentif de plusieurs facteurs clés. Commencez par le niveau de tension du système pour assurer la compatibilité avec la tension nominale du disjoncteur. Ensuite, évaluez le courant de charge maximal du système pour choisir un disjoncteur capable de gérer cette capacité. Le pouvoir de coupure du disjoncteur est également crucial ; il doit être capable d'interrompre en toute sécurité le courant de court-circuit maximal potentiel du système. De plus, tenez compte de la fréquence de fonctionnement pour déterminer la durée de vie mécanique et électrique nécessaire pour une fiabilité à long terme. Choisissez un mode de fonctionnement (manuel, électrique ou à distance) et un type d'installation (fixe ou débrochable) qui conviennent le mieux à votre application. Les conditions environnementales telles que la température, l'humidité et l'altitude jouent également un rôle important pour garantir la stabilité opérationnelle du disjoncteur. Optez pour des produits répondant aux normes internationales et régionales. Enfin, évaluez le support technique du fournisseur, la qualité des produits et la rentabilité pour trouver le disjoncteur à vide qui répond le mieux aux besoins de votre système électrique.
À quoi devez-vous faire attention lors de l’entretien et de l’inspection des disjoncteurs à vide ?

L'entretien et le contrôle des disjoncteurs à vide consistent principalement à maintenir la propreté à l'intérieur et à l'extérieur du disjoncteur, à vérifier que les opérations mécaniques fonctionnent correctement, à évaluer périodiquement le niveau de vide dans la chambre à vide et à examiner et maintenir le système de contrôle. Compte tenu de la nature unique des disjoncteurs à vide, la chambre à vide, une fois scellée, est inaccessible pour l'inspection par l'utilisateur. Par conséquent, l’évaluation de l’enceinte à vide repose sur des méthodes indirectes telles que les mesures de résistance d’isolement et l’observation de l’extinction d’arc pendant le fonctionnement du disjoncteur.
