I. INTRODUCTION: Définir l'infrastructure d'énergie critique

Appareillage de commutation en métal représente un summum de la conception de la sécurité et de l'ingénierie dans des systèmes d'appareillage moyenne, fonctionnant généralement à des niveaux de tension allant de 3,3 kV à 36 kV.

Caractérisée par son enceinte métallique robuste et son architecture compartimentée, ce type d'appareillage de commutation est conçu spécifiquement pour les applications exigeant la sécurité maximale du personnel, la fiabilité opérationnelle et la facilité de maintenance.

C'est la pierre angulaire de la distribution d'alimentation dans les environnements où la défaillance du système ou les temps d'arrêt prolongés ont des conséquences importantes. Cela fait de l'appareillage de commutation en métal une solution indispensable pour les infrastructures critiques et des applications industrielles exigeantes.

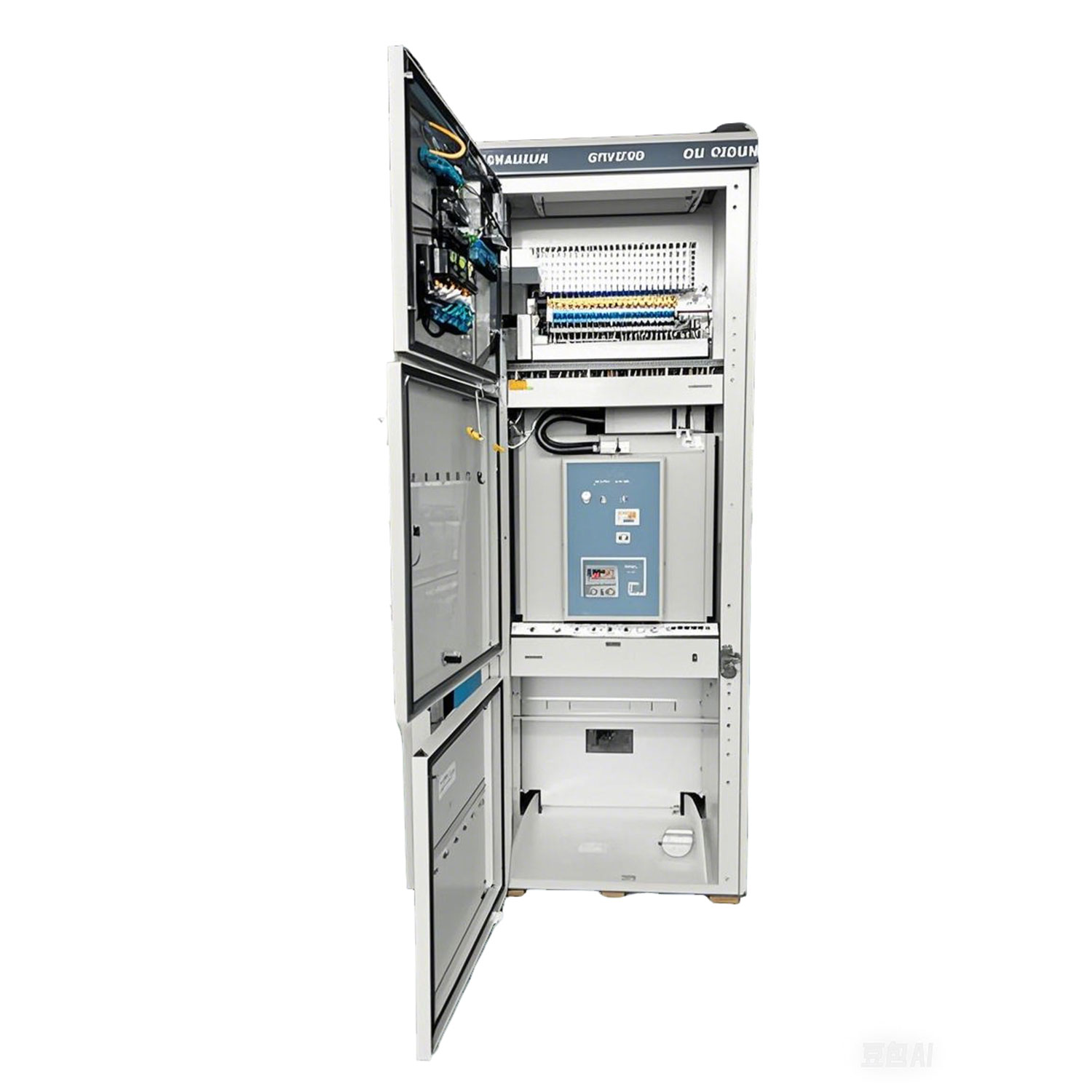

Appareillage fermé en métal AC

Appareillage fermé en métal AC

Appareillage fermé en métal AC

Ii Caractéristiques de conception des clés: Ingénierie pour la sécurité et la fonctionnabilité

La supériorité de l'appareillage de commutation en métal réside dans ses principes de conception fondamentaux:

1. Pré-compartimentation rigide:

Les composants internes sont séparés en compartiments isolés séparés avec des barrières métalliques robustes ou des volets résistants à la flamme. Cela comprend généralement:

• Compartiment disjoncteur

• Compartiment de bus principal

• Terminaison de câble / compartiment de connexion primaire

• Instrument à basse tension et compartiment de commande ( souvent intégré dans le panneau électrique basse tension ** **)

• COMPRESSION DE TRANSFORMATION DE TENSION

• Cet isolement empêche les défauts d'une section (comme un flash d'arc) de se propager aux autres, de protéger l'équipement et le personnel, une caractéristique de sécurité de base.

2. Conception du disjoncteur de disqueur:

Le cœur du système d'appareillage , le disjoncteur principal, est monté sur un camion amovible. Cela permet des fonctions cruciales:

• Position de connexion: entièrement engagée pour un fonctionnement normal pour distribuer l'électricité.

• Position de test: partiellement retiré; Les principaux commutateurs de déconnexion principaux s'ouvrent, mais les connexions de contrôle secondaire maintenues. Permet des tests sûrs des circuits de contrôle des disjoncteurs tandis que le bus principal est sous tension.

• Débrancher / retiré Position: Entièrement retiré du boîtier du boîtier métallique pour l'inspection, l'entretien ou le remplacement sans exiger que la gamme de bus ou d'appareillage de commutation soit désactivée. Cela minimise considérablement les temps d'arrêt.

3. Système de mise à la terre complet:

La sécurité essentielle pour la sécurité du personnel comprend , l'appareillage de commutation en métal incorpore:

• Commutateurs de mise à la terre primaires / interrupteurs de déconnexion: points de mise à la terre visibles aux câbles et sections de décharge avant l'accès.

• Masse secondaire: mise à la terre efficace de la structure et des éléments amovibles.

• Bus au sol: bus au sol continu et haute capacité traversant la gamme.

4. Construction robuste:

• Enclos: cadre en acier robuste et panneaux, présentant souvent des revêtements résistants à la corrosion adaptés aux environnements industriels.

• Résistance à l'arc: de nombreux modèles sont conformes aux normes de résistance à l'arc rigoureuses (telles que IEEE C37.20.7 ou IEC 62271-200). Cette ingénierie dirige l'immense énergie et plasma d'un arc interne loin du personnel via des conduits contrôlés ou des évents de décharge de pression, des dispositifs de protection clés.

• 'Dead Front ' Design: les composants primaires en direct sont complètement blindés, empêchant le contact accidentel pendant le fonctionnement normal, une caractéristique de sécurité fondamentale.

Iii. Avantages: pourquoi le crélé en métal se distingue

Le choix de l'appareillage de commutation en métal offre des avantages importants sur d'autres types d'appareilon à commutation à moyenne tension:

1. Sécurité du personnel inégalé: compartimentation, sections à rupture, construction résistante à l'arc, conception frontale morte et dispositifs de protection intégrés se combinent pour fournir le niveau de protection le plus élevé possible pour le personnel de fonctionnement et d'entretien contre les chocs électriques et les risques d'éclair.

2. Fiabilité améliorée et disponibilité: l' enceinte métallique robuste protège l'équipement électrique interne sensible des facteurs environnementaux (poussière, humidité, fluctuations de température) et l'impact physique. La ségrégation empêche également les défaillances uniques de cascade.

3. Réduction des temps d'arrêt opérationnels: la fonction de disjoncteur de dop-out est la clé. Les disjoncteurs défectueux ou entretenus peuvent être échangés rapidement sans fermer toute la section de distribution alimentée par le bus principal, assurant une alimentation continue . Les tests de disjoncteurs peuvent souvent être effectués pendant que le bus reste en direct.

4. Efficacité de maintenance optimisée: la compartimentation claire permet une maintenance ciblée. Les volets de sécurité, les positions de test et les points d'inspection visuelle rationalisent les procédures et améliorent la sécurité lors de l'entretien du système d'appareillage.

5. Valeur à long terme et flexibilité: l' enceinte et la construction en métal durables assurent la longévité. De plus, la conception souvent modulaire facilite des extensions de système plus faciles ou des modifications de solution personnalisées par rapport aux conceptions fixes et fixes.

Iv. Applications critiques: lorsque le crélé en métal est essentiel

Le plus grand nombre de services de commutation en métal est le choix préféré pour les applications de distribution d'alimentation critique et exigeante où l'alimentation électrique fiable est primordiale, notamment:

• Powerhouses industrielles: usines de fabrication, installations automobiles, usines chimiques, raffineries, pulpeuses et papiers, aciéries - applications industrielles clés.

• Infrastructure critique: centres de données (pour distribuer de manière fiable l'électricité ), des centres de télécommunications, des hôpitaux, des aéroports, des installations de traitement de l'eau, des bâtiments gouvernementaux.

• Génération et distribution d'énergie: centrales électriques (conventionnelles et renouvelables), sous-stations (utilité et industrielle), points d'interconnexion de production distribuée.

• Grands complexes commerciaux: immeubles de grande hauteur, centres commerciaux, campus universitaires - nécessitant un équipement électrique robuste.

• Environnements durs: opérations minières, plates-formes offshore, installations de production de pétrole et de gaz nécessitant une protection robuste des enceintes métalliques - une application spécifique exigeant les caractéristiques de sécurité les plus élevées.

V. Normes et certifications: le cadre de la qualité

La conception et la fabrication de l'interrupteur vêtu de métal adhèrent à des normes internationales et régionales strictes pour l'appareillage électrique , à assurer les performances, la sécurité et l'interopérabilité. Les normes clés comprennent:

• International (IEC): série IEC 62271 ( appareil d'appareilable et contrôle de contrôle à haute tension ), en particulier la CEI 62271-200 ( utilité à commutation et contrôle de contrôle à AC pour les tensions nominales supérieures à 1 kV et jusqu'à 52 kV). IEC 61439 (ensemble de commutation à basse tension et ensemble de contrôle - pertinente pour le panneau électrique de commande ).

• Amérique du Nord (ANSI / IEEE / UL):

• ANSI / IEEE C37.20.2 (standard pour la gamme de commutation de cabine de type métal et de la station ).

• IEEE C37.20.7 (Guide pour tester les appareils de commutation enclins à la tension moyenne pour les défauts d'arc internes - crucial pour valider les caractéristiques de sécurité ).

• UL 1558 (standard pour l'interrupteur de disjoncteur de circuit de puissance basse tension recouvert de métal - pour les sections de commande LV).

• Vérification indépendante: les fabricants réputés soumettent leur conception de système d'appareillage à des tests de type rigoureux par des laboratoires indépendants pour valider la conformité à ces normes, en particulier pour le résumé court-circuit (un aspect clé de la protection de circuit ), les performances diélectriques et la résistance à l'arc.

Vi. Considérations clés avant l'achat

La sélection de l' appareillage de commutation en métal droit nécessite une évaluation minutieuse pour votre application spécifique :

1. Paramètres électriques: Définissez la tension du système, la cote de courant continu, le courant de trait de court-circuit (KA IC) et les notes d'interruption requises pour une protection efficace de circuit.

2. Exigence résistante à l'arc: la résistance à l'arc (et à quel niveau - IEEE classe 1 ou 2, IEC IAC AFLR) est-il mandaté pour l'application? Cela a un impact significatif sur la conception, le coût et les caractéristiques de sécurité inhérentes.

3. Environnement d'application: installation intérieure ou extérieure? La plage de température ambiante, les niveaux d'humidité, la présence de poussière, les atmosphères corrosives, les exigences sismiques et l'altitude affectent les spécifications de l' enceinte métallique et des équipements électriques internes.

4. Espace physique et mise en page: Dimensions de la gamme d'appareils de commutation , autorisations requises pour le fonctionnement et la maintenance, les méthodes de saisie du câble (haut / en bas / arrière).

5. Intégration de protection et de contrôle: spécifiez les dispositifs de protection et la protection des relais requis (électromécanique, microprocesseur), SCADA / Protocoles de communication (CEI 61850, MODBUS), besoins de mesure et niveaux d'automatisation dans le panneau électrique de contrôle électrique.

6. Expansion future: considérez la croissance potentielle de la charge et la facilité d'ajouter de futures cellules de disjoncteur à la gamme - un facteur clé dans un système d'appareillage flexible.

7. Sélection du fabricant: hiérarchisez les fabricants avec une offre d'appareillage robuste , notamment:

• Expertise dans la conception et la fabrication d'appareillage en métal .

• Installations strictes de contrôle de la qualité et de tests internes.

• Certifications pertinentes (ISO 9001, ISO 14001, etc.).

• Documentation complète et support technique.

• Disponibilité des pièces de rechange et du réseau de services pour cet équipement électrique critique.

Vii. Conclusion: le fondement de la distribution de puissance sécurisée

Appareillage de commutation vêtu de métal reste l'étalon-or pour la distribution de puissance de moyenne tension où la sécurité, la fiabilité et l'efficacité opérationnelle ne sont pas négociables. Sa compartimentation méticuleusement modifiée dans une enceinte métallique robuste, associée aux avantages pratiques de la conception du disjoncteur de distimiseur et des dispositifs de protection intégrés, offre un niveau de sécurité et de service inégalé par d'autres configurations.

En adhérant à des normes internationales rigoureuses et en offrant une protection robuste contre les risques électriques, l'appareillage de commutation en métal forme l'épine dorsale critique des systèmes d'alimentation dans les applications industrielles et les infrastructures vitales dans le monde. À mesure que l'électricité augmente et que la numérisation progresse, la technologie vêtue de métal continue d'évoluer, intégrant la surveillance et le contrôle intelligents pour répondre aux besoins des réseaux d'appareillage électrique modernes et résilients.
