Avantages des disjoncteurs à vide dans les applications haute tension

Dans le monde des systèmes électriques à haute tension, la fiabilité, la sécurité et l’efficacité sont essentielles. Les réseaux de transport et de distribution d’électricité nécessitent des technologies avancées pour garantir un service ininterrompu tout en maintenant la sécurité et en minimisant l’impact environnemental. Parmi les différentes technologies de disjoncteurs, les disjoncteurs à vide (VCB) s'imposent comme une solution très efficace, notamment dans les applications haute tension. Leurs avantages, tels que leur faible maintenance, leur durabilité et leur respect de l'environnement, en font un choix privilégié pour les systèmes électriques du monde entier.

Cet article explore les avantages des disjoncteurs à vide dans les applications haute tension, leurs principes de fonctionnement et pourquoi ils sont indispensables aux réseaux électriques modernes.

Que sont les disjoncteurs à vide ?

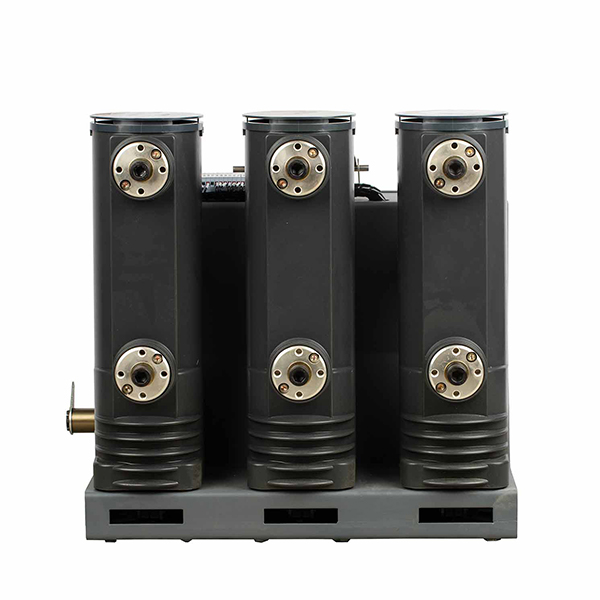

Un disjoncteur à vide est un type de disjoncteur qui interrompt le courant électrique en séparant ses contacts dans le vide. Cette technologie est principalement utilisée dans les systèmes moyenne et haute tension en raison de sa capacité à gérer des courants importants et à prévenir efficacement les arcs électriques.

Lorsqu'un défaut survient, le disjoncteur ouvre ses contacts pour interrompre le courant. Dans un VCB, la séparation s'effectue dans une ampoule à vide, une chambre étanche dépourvue de gaz. L'environnement sous vide empêche la formation d'un arc électrique soutenu, garantissant ainsi une isolation rapide et efficace des défauts.

Les avantages des disjoncteurs à vide dans les systèmes haute tension

1. Faible entretien

L’un des avantages les plus remarquables des disjoncteurs à vide réside dans leurs faibles exigences de maintenance. Contrairement aux disjoncteurs à huile ou à air, les VCB ne dépendent pas de fluides ou de gaz pour éteindre les arcs, éliminant ainsi les problèmes tels que les fuites d'huile ou le remplissage de gaz. Les principaux avantages liés à la maintenance comprennent :

• Usure minimale : L'absence de milieu gazeux réduit considérablement l'érosion des contacts, garantissant ainsi une plus longue durée de vie des composants internes.

• Moins de pièces mobiles : Une conception plus simple avec moins de composants mécaniques signifie des pannes moins fréquentes et des intervalles de maintenance réduits.

• Économies de coûts : La réduction des besoins de maintenance se traduit par une réduction des coûts opérationnels tout au long de la durée de vie de l'équipement.

2. Durabilité et longévité

Les disjoncteurs à vide sont réputés pour leur durabilité. La clé de leur robustesse réside dans l'ampoule à vide, qui garantit une extinction efficace des arcs avec un minimum de dommages aux contacts. Les avantages spécifiques liés à la durabilité comprennent :

• Durée de vie prolongée : Les VCB peuvent gérer des dizaines de milliers d'opérations sans dégradation significative des performances, ce qui les rend idéaux pour les applications de commutation répétitives.

• Résistance aux conditions environnementales : Ils fonctionnent de manière fiable dans des températures extrêmes, une humidité élevée et des environnements poussiéreux, courants dans les systèmes haute tension.

• Résiste aux courants de défaut élevés : Les VCB sont conçus pour gérer des courants de court-circuit élevés sans compromettre leur intégrité structurelle.

3. Respect de l'environnement

Les considérations environnementales deviennent de plus en plus importantes dans le secteur de l’énergie. Les disjoncteurs à vide offrent plusieurs avantages écologiques :

• Aucune émission nocive : Contrairement à certains disjoncteurs à gaz qui utilisent du SF₆ (hexafluorure de soufre), un puissant gaz à effet de serre, les VCB ne contribuent pas à la pollution atmosphérique.

• Aucun risque de fuite de liquide : VCB élimine les risques de fuites d’huile, qui peuvent contaminer le sol et l’eau.

• Matériaux recyclables : De nombreux composants des disjoncteurs à vide sont fabriqués à partir de matériaux recyclables, ce qui soutient des pratiques durables dans la gestion des systèmes électriques.

4. Efficacité de l'extinction des arcs

Les systèmes haute tension connaissent souvent de graves défauts électriques qui nécessitent une gestion rapide et efficace de l’arc. VCB excelle à cet égard grâce à :

• Trempe rapide de l'arc : L'ampoule à vide crée un environnement dans lequel les arcs s'éteignent presque instantanément, minimisant ainsi les dommages et les temps d'arrêt.

• Perte d'énergie réduite : Une gestion efficace de l'arc réduit la dissipation d'énergie lors des interruptions en cas de panne, contribuant ainsi à l'efficacité globale du système.

• Performances de contact améliorées : L'environnement sous vide empêche l'oxydation ou la contamination des contacts, garantissant ainsi des performances constantes dans le temps.

5. Conception compacte et efficacité spatiale

Dans les applications haute tension, les contraintes d'espace constituent souvent un défi. Les disjoncteurs à vide offrent :

• Empreinte réduite : La taille compacte des VCB les rend plus faciles à installer dans des espaces confinés, tels que des panneaux d'appareillage ou des sous-stations.

• Construction légère : Comparés aux disjoncteurs à huile, les VCB sont plus légers, simplifiant ainsi les processus de transport et d'installation.

6. Caractéristiques de sécurité

Les systèmes à haute tension présentent des risques de sécurité importants, mais les disjoncteurs à vide atténuent ces risques grâce à :

• Fonctionnement sans explosion : L'ampoule à vide élimine la possibilité d'explosions causées par l'accumulation de pression liée à l'arc.

• Propriétés d'isolation supérieures : Le vide est un excellent isolant, réduisant le risque de décharges électriques involontaires.

• Cohérence opérationnelle : VCB maintient des performances constantes dans diverses conditions environnementales et de charge, garantissant ainsi la sécurité dans tous les scénarios.

7. Efficacité énergétique

Une gestion efficace de l’énergie est cruciale dans les systèmes haute tension afin de minimiser les pertes et de maintenir la stabilité du réseau. VCB contribue à l’efficacité énergétique en :

• Faible consommation d'énergie opérationnelle : Ils nécessitent peu d’énergie pour fonctionner, ce qui les rend adaptés aux systèmes économes en énergie.

• Stabilité de tension soutenue : Une interruption efficace des défauts et une extinction d’arc aident à maintenir des niveaux de tension stables dans tout le système.

• Compatibilité avec les énergies renouvelables : VCB gère efficacement les charges fluctuantes des systèmes d’énergie renouvelable, en soutenant leur intégration dans le réseau.

Applications dans les systèmes haute tension

Les disjoncteurs à vide sont largement utilisés dans les systèmes haute tension en raison de leur fiabilité et de leurs performances. Certaines applications courantes incluent :

1. Sous-stations

VCB joue un rôle essentiel dans les sous-stations en assurant une distribution d'énergie sûre et efficace. Ils protègent les transformateurs et autres équipements des pannes, réduisant ainsi le risque de pannes.

2. Systèmes électriques industriels

Dans les environnements industriels, les systèmes haute tension alimentent les machines et les processus lourds. VCB protège ces systèmes contre les surcharges et les courts-circuits, garantissant ainsi des opérations ininterrompues.

3. Systèmes d'énergie renouvelable

À mesure que les sources d'énergie renouvelables deviennent plus répandues, les VCB sont de plus en plus utilisés pour gérer la variabilité de la production d'énergie éolienne et solaire. Ils garantissent une intégration fluide avec les réseaux haute tension existants.

4. Distribution d’électricité urbaine

Dans les zones densément peuplées, une distribution électrique fiable est essentielle. VCB propose des solutions compactes et efficaces pour les réseaux urbains, répondant à la demande énergétique croissante.

Les défis et les surmonter dans les disjoncteurs à vide

Bien que les disjoncteurs à vide (VCB) soient largement reconnus pour leur fiabilité et leur efficacité, ils sont confrontés à certains défis qui doivent être relevés pour une adoption plus large et une fonctionnalité optimisée. Ces défis, bien qu’importants, ne sont pas insurmontables. Ici, nous explorons ces limitations en détail et discutons de solutions pratiques pour les surmonter.

1. Coûts initiaux plus élevés

L'un des défis les plus fréquemment cités avec les VCB est leur coût initial plus élevé par rapport aux disjoncteurs traditionnels comme les alternatives à base d'air ou d'huile. Ce coût provient de la technologie de pointe, des matériaux spécialisés et des processus de fabrication impliqués dans la production des ampoules à vide. Pour les organisations aux budgets limités, cette dépense initiale peut être dissuasive.

Relever le défi :

Les avantages financiers à long terme du VCB dépassent souvent l’investissement initial. Une maintenance réduite, une usure minimale des composants et des durées de vie opérationnelles plus longues rendent le VCB plus économique au fil du temps. Les services publics et les industries peuvent mettre en œuvre une analyse des coûts du cycle de vie pour démontrer les économies réalisées grâce à la réduction des temps d'arrêt et des besoins de maintenance. De plus, l’augmentation des économies d’échelle à mesure que l’adoption du VCB se développe peut réduire davantage les coûts de production, les rendant ainsi plus accessibles.

2. Limites de tension

Alors que les VCB excellent dans les applications moyenne et haute tension (jusqu'à 72,5 kV), leur efficacité diminue dans les systèmes à ultra haute tension (UHV). Cette limitation est principalement due aux défis liés au maintien de l’intégrité du vide et à l’extinction de l’arc à des tensions extrêmement élevées, qui nécessitent des conceptions plus sophistiquées.

Relever le défi :

La recherche et le développement continus sont essentiels pour étendre la plage de tension du VCB. Les innovations dans les matériaux et les conceptions des ampoules à vide, telles que les ampoules multichambres, peuvent permettre une gestion de tensions plus élevées. Les collaborations entre les fabricants, les établissements universitaires et les laboratoires de recherche peuvent accélérer les avancées dans ce domaine, ouvrant la voie à l'utilisation du VCB dans les applications UHV.

Conclusion

Les disjoncteurs à vide sont la pierre angulaire des systèmes électriques haute tension modernes, offrant des avantages inégalés en termes de sécurité, de fiabilité et d'efficacité. Leurs faibles besoins de maintenance, leur durabilité et leur respect de l'environnement en font un choix idéal pour une variété d'applications, des sous-stations à l'intégration des énergies renouvelables.

À mesure que la demande de solutions électriques robustes et durables augmente, les disjoncteurs à vide continueront de jouer un rôle central dans l’élaboration de l’avenir de l’infrastructure électrique. En comprenant leurs avantages et en investissant dans leur adoption, les industries et les services publics peuvent garantir des systèmes de distribution d’énergie plus sûrs, plus écologiques et plus fiables.
