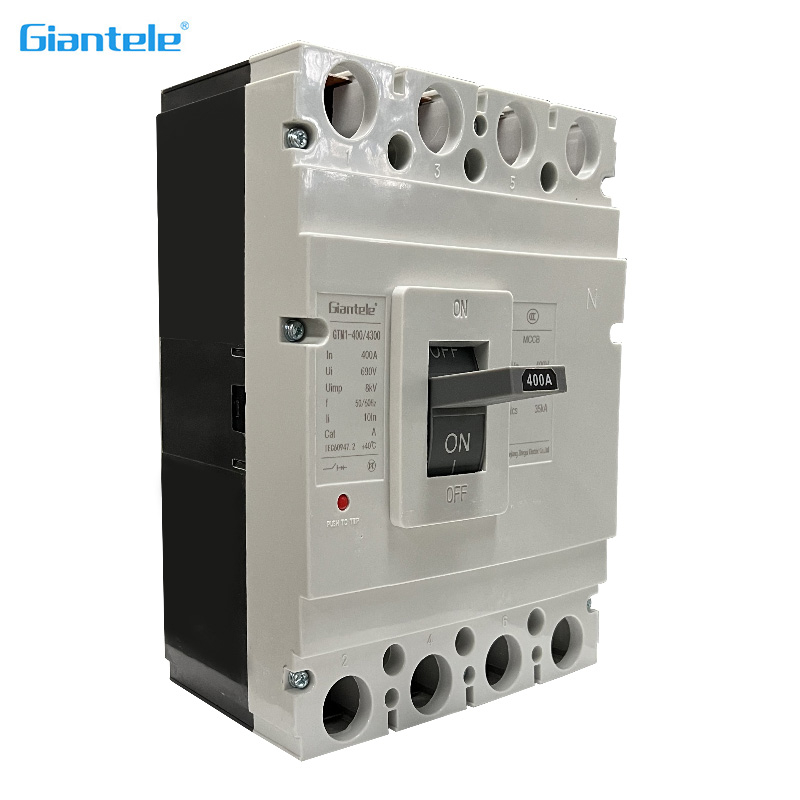

Disjoncteur à boîtier moulé série M1 2P 3P 4P

Le disjoncteur à boîtier moulé de la série M1 convient à la conversion occasionnelle et au démarrage du moteur (lnms 630A trpe et inférieur) sous le circuit CA 50hz/60hz, tension d'isolation nominale de 690V (500V pour GMLM1-63), tension opérationnelle nominale de 400V et inférieur et courant nominal à 1250A.

Installation : verticale/horizontale

Conforme aux normes CEI 60947-2 et GB14048.2

Quantité:
Courant nominal:	63A 630A 1250A
Phase:	3
État de disponibilité:





enquête Ajouter au panier

Modèle:
M1
Marque de produit:
Giantele
Tension nominale:
CA 400/690 V
Courant nominal:
Jusqu'à 800A
Fréquence nominale:
50/60 Hz
Moq:
1 pièces
Standard:
CEI GB
Nom du produit:
MCCB M1

Aperçu

Le disjoncteur à boîtier moulé (MCCB) GTM1 constitue le summum de la technologie de protection électrique conçue pour les systèmes de distribution basse tension. Conçu pour couper rapidement les courants anormaux, il protège contre les surcharges et les courts-circuits, protégeant ainsi les infrastructures électriques. Enveloppé dans un plastique robuste et équipé d'un mécanisme d'interruption de circuit de pointe, le GTM1 MCCB se consacre à offrir une sécurité inégalée. Il s'agit d'un atout indispensable dans une variété de contextes, notamment les environnements industriels, commerciaux et résidentiels, garantissant l'intégrité et la sécurité électriques.

Caractéristiques du produit

Capacité d’interruption exceptionnelle : Grâce à sa capacité à traiter rapidement des courants de court-circuit importants, il agit rapidement pour déconnecter les circuits, évitant ainsi les incendies électriques potentiels et protégeant les équipements contre les dommages.
Sensibilité de précision : Bénéficiant de capacités de détection supérieures pour les surcharges et les courts-circuits, il identifie rapidement les irrégularités de courant, réduisant ainsi considérablement le risque d'incidents électriques.
Fonctionnement convivial : Conçu en pensant à l'utilisateur, il offre des modes de fonctionnement manuels et automatiques, offrant une adaptabilité et une facilité d'utilisation pour répondre à divers besoins.
Configuration modulaire : Sa conception modulaire rationalise le processus de personnalisation, permettant une sélection et un agencement faciles en fonction des exigences spécifiques du circuit, facilitant ainsi une installation et une maintenance sans effort.
Construit pour durer : Construit à partir de matériaux haut de gamme utilisant des techniques de pointe, il promet des performances constantes et fiables, même dans des conditions défavorables.
La durabilité à l’esprit : En incorporant des matériaux respectueux de l'environnement dans sa production, il garantit non seulement la sécurité, mais s'aligne également sur les normes contemporaines de conservation de l'environnement.
Applications polyvalentes : Compatible avec une gamme de spécifications de tension et de courant, il s'adresse à diverses applications, des maisons résidentielles et des centres commerciaux aux sites industriels, offrant une protection électrique constante.

Données techniques

Taper	Courant nominal (A)	Pôle	Taux de tension d'isolation (V)	Tension de fonctionnement nominale (V)	Distance d'arc (mm)	Pouvoir ultime de coupure en court-circuit (kA)	Capacité de coupure de court-circuit de service (kA)	Opération performance		Catégorie d'utilisation
								Charger	Décharger
GTM1-63L	(6),10,16,20,25,32,40,50,63	3,4	500V	400V	0	25	18	1500	8500	A
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80 100 125		800V		0(≤50)	35	22
GTM1-125M					0(≤50)	50	35
GTM1-250L	100 125 160, 180 200 225				≤50	35	22	1000	7000
GTM1-250M					≤50	50	35
GTM1-400L	225 250 315, 350 400				≤50	50	35	1000	4000
GTM1-400M					≤100	65	42
GTM1-630L	400 500 600				≤100	50	35
GTM1-630M					≤100	65	42
GTM1-800M	630 700 800				≤100	75	50
GTM1-1250M	1000,1250				≤100 ≤100	100 150	65 80
GTM1-1600M	1600

Remarque : 6A sans protection thermique

Le pôle N du disjoncteur tétrapolaire est situé sur le côté droit du produit et comporte quatre types :

Type A : Déclencheur sans courant sur le pôle N qui fait tout le temps, ne se ferme pas et ne s'ouvre pas avec les trois autres pôles.

Type B : Déclencheur sans courant sur pôle N qui se ferme et s'ouvre avec les autres pôles.

Type C : Avec déclencheur de courant qui se ferme et s'ouvre avec les trois autres pôles.

Type D : Avec déclencheur de courant qui empêche tout le temps la fermeture et l'ouverture avec les trois autres pôles.

Caractéristique de protection

Le déclencheur thermodynamique d'un disjoncteur offre la fonction de temporisation inverse, tandis que le déclencheur magnétique est le fonctionnement instantané comme indiqué dans le tableau 2 (disjoncteur de distribution) et le tableau 3 (disjoncteur de protection moteur).

Courant nominal de déclenchement (A)	Libération thermodynamique (température ambiante terre +40°℃ marine +45°C )		Courant de fonctionnement du déclencheur magnétique (A)
Courant nominal de déclenchement (A)	1,05 pouces (état froid) Temps d'inopérabilité (h)	1,30 In (état de chaleur) Temps de fonctionnement (h)	Courant de fonctionnement du déclencheur magnétique (A)
10 ≤In ≤ 63	≥1	<1	10 pouces ± 20 %
63 ≤In ≤ 100	>2	<2	10 pouces ± 20 %
100 ≤In ≤ 800	≥2	<2	5 pouces ± 20 % 10 pouces ± 20 %

Courant nominal de déclenchement (A)	Libération thermodynamique (température ambiante terre +40°℃ marine +45°C )				Courant de fonctionnement du déclencheur magnétique (A)
	1,0 ln (état froid) temps de non-déclenchement (h)	Temps de déclenchement 1,20 ln (état thermique) (h)	Temps de déclenchement de 1,50 ln (état thermique) (m)	7,2 Temps de déclenchement In (état froid)
10 ≤In ≤ 250	≥2	<2	≤4	4	12 pouces ± 20 %
250 ≤In ≤ 630			≤8	6

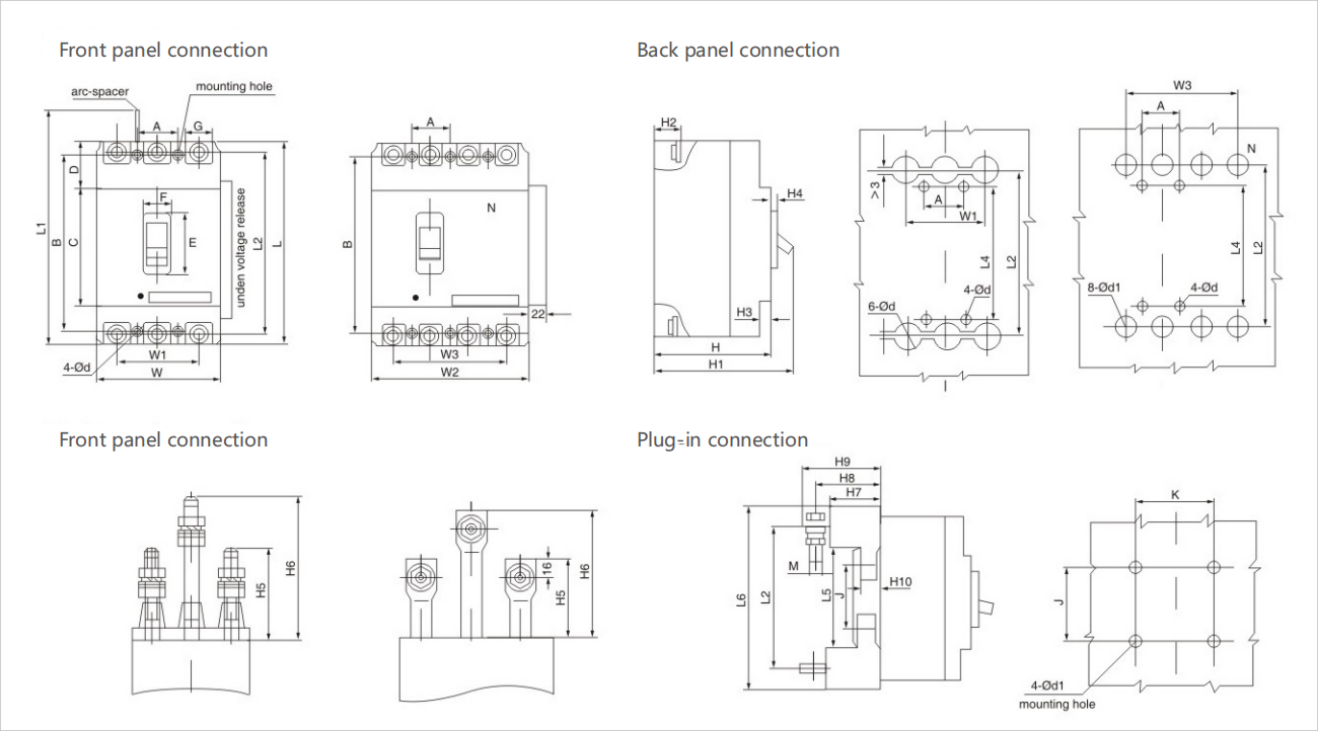

Dimensions du contour et de l'installation (mm)

Taper	Dimensions du contour (mm)																																Dimensions d'installation
	Connexion du panneau avant																	Connexion du panneau arrière					Connexion enfichable										Dimensions d'installation
	W	W1	L	L1	L2	H	H1	H2	H3	H4	C	D	E	F	G	W2	W3	L4	H5	H6	ØD	ØD1	L5	L6	H7	H8	H9	H10	J	K	Ød1	M	A	B	Ød
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
