Disjoncteur à vide : bases et fonctionnement

Disjoncteurs à vide (VCB) sont des appareils essentiels dans les systèmes électriques modernes. Ils sont conçus pour interrompre en toute sécurité le flux de courant électrique en cas de défauts, tels qu'une surintensité ou un court-circuit. La principale caractéristique qui distingue le VCB des autres types de disjoncteurs est son utilisation du vide comme moyen isolant, ce qui lui permet d'éteindre efficacement les arcs et de protéger les équipements électriques. Cet article fournira un examen approfondi du principe de fonctionnement, des composants, des avantages et des applications des disjoncteurs à vide, ainsi que de leur rôle dans divers secteurs tels que les systèmes électriques, les équipements industriels, l'alimentation électrique des bâtiments, le transport ferroviaire, les énergies renouvelables, et l'industrie pétrolière et gazière.

Qu'est-ce qu'un disjoncteur à vide ?

Un disjoncteur est un dispositif de protection conçu pour interrompre la circulation du courant en cas de défaut dans le système électrique. Cela est généralement dû à des conditions telles qu'une surintensité, des courts-circuits ou des fluctuations de tension. Lorsqu'un disjoncteur se déclenche, il coupe l'alimentation électrique pour éviter d'endommager le système électrique et tout équipement connecté.

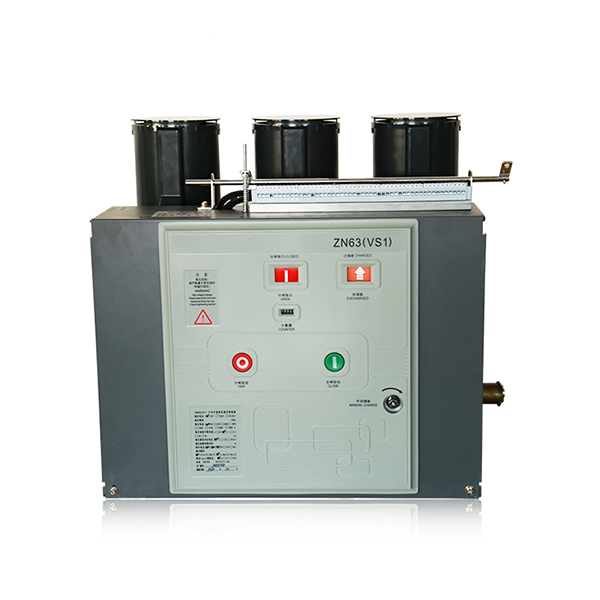

Un disjoncteur à vide (VCB) est un type de disjoncteur qui utilise le vide pour éteindre l'arc électrique qui se forme lorsque les contacts se séparent pendant le fonctionnement. L'environnement sous vide est un excellent isolant, permettant au VCB de supprimer rapidement l'arc et de restaurer le système dans un état sûr.

Contrairement à d'autres types de disjoncteurs qui utilisent de l'air, de l'huile ou du gaz SF6 pour l'isolation, le VCB utilise le vide comme milieu diélectrique. Cela les rend plus efficaces, plus sûrs et plus respectueux de l’environnement, car ils ne dégagent pas de gaz nocifs et ne nécessitent pas d’entretien aussi souvent.

Composants d'un disjoncteur à vide

Un VCB se compose de plusieurs composants clés qui fonctionnent ensemble pour garantir un fonctionnement efficace :

• Contact fixe: C'est la partie fixe à travers laquelle circule le courant électrique. Il reste en place que le circuit soit ouvert ou fermé.

• Contact mobile: Le contact mobile est connecté à la charge électrique. Pendant le fonctionnement, le contact mobile s'éloigne du contact fixe pour interrompre le flux électrique. C'est ce qui crée l'arc qu'il faut éteindre.

• Interrupteur à vide: Le cœur d'un VCB est l'ampoule à vide, qui est chargée d'éteindre l'arc. L'arc se forme entre les contacts fixes et mobiles et s'éteint rapidement lorsqu'il se produit à l'intérieur de l'ampoule à vide.

• Mécanisme d'actionnement: Ceci est responsable du déplacement du contact mobile. Lorsqu'un défaut se produit, le mécanisme d'actionnement est déclenché, séparant les contacts et initiant la formation d'un arc, qui est ensuite éteint par le vide.

Principes de fonctionnement d'un disjoncteur à vide

Le fonctionnement d'un VCB commence lorsque le système électrique détecte un défaut, tel qu'une surintensité ou un court-circuit. Dans les disjoncteurs traditionnels, ce défaut est généralement détecté par un mécanisme de déclenchement thermique ou magnétique. Lorsque le système se déclenche, le contact mobile se sépare du contact fixe, créant un arc.

Cet arc, créé par l'ionisation de l'air ou de vapeurs métalliques, peut causer des dommages importants aux composants électriques s'il n'est pas éteint rapidement. Cependant, dans un VCB, l'arc se forme dans un environnement sous vide. Le vide est un milieu diélectrique très efficace, c'est-à-dire qu'il ne permet pas à l'arc électrique de se maintenir. Dès que l'arc se forme, l'ampoule à vide absorbe l'énergie de l'arc et l'éteint presque immédiatement.

Le rôle de l'ampoule à vide est ici crucial, car elle permet aux particules ionisées de se condenser à la surface des contacts, rétablissant ainsi rapidement la rigidité diélectrique du système. Cette extinction rapide de l’arc garantit que le circuit peut être rétabli dans un état sûr en peu de temps.

Construction d'un disjoncteur à vide

Un VCB a une construction similaire à celle des autres types de disjoncteurs, mais il comporte une ampoule à vide à la place des moyens isolants traditionnels. Les principaux composants comprennent :

• Chambre à Arc: Fabriquée en acier, la chambre à arc abrite les contacts fixes et mobiles ainsi que l'ampoule sous vide. Cette chambre est conçue pour contenir et contrôler l'arc en cas de défaut.

• Navire isolant: Les contacts et la chambre à arc sont enfermés dans un récipient isolant en matériaux comme le verre ou la céramique. Le récipient est scellé sous vide, garantissant que l'environnement interne reste exempt d'air, ce qui permettrait autrement à l'arc de persister.

• Matériaux de contact: Les contacts fixes et mobiles sont généralement fabriqués à partir de matériaux de haute qualité comme les alliages cuivre-chrome ou cuivre-bismuth. Ces matériaux garantissent une conductivité électrique efficace tout en résistant aux températures élevées générées lors de la formation de l'arc.

Avantages des disjoncteurs à vide

Sécurité
L'un des principaux avantages des disjoncteurs à vide (VCB) est leur sécurité inhérente par rapport aux disjoncteurs traditionnels. Contrairement aux disjoncteurs remplis d'huile ou isolés au gaz, les VCB ne dépendent pas de matériaux combustibles pour éteindre l'arc. Les marteaux remplis d'huile, par exemple, comportent un risque important d'incendie ou d'explosion en cas de fuite ou de défaillance de l'huile. De même, les disjoncteurs isolés au gaz, tels que ceux utilisant du gaz SF6, peuvent présenter des risques pour l'environnement et la sécurité en cas de fuite de gaz. VCB, quant à lui, utilise le vide pour éteindre les arcs, ce qui élimine les risques d'incendie ou d'explosion. Le vide offre un environnement plus sûr à la fois pour le système et le personnel qui travaille avec, assurant une protection plus fiable dans les environnements industriels, résidentiels et de distribution d'énergie.

Faible entretien
Un autre avantage majeur des VCB réside dans leurs faibles besoins de maintenance. Les disjoncteurs traditionnels, en particulier les modèles remplis d'huile, nécessitent un entretien régulier pour vérifier l'état du pétrole ou du gaz, ainsi que pour garantir l'intégrité des joints et autres composants. La technologie du vide réduit cependant considérablement ces problèmes. Étant donné que l'ampoule à vide est scellée et protégée de l'environnement extérieur, elle ne se dégrade pas avec le temps comme le pétrole ou le gaz, nécessitant ainsi un entretien minimal. En conséquence, le VCB a une durée de vie opérationnelle plus longue et entraîne des coûts de maintenance inférieurs, ce qui peut permettre aux industries et aux services publics d'électricité d'économiser des sommes importantes au fil du temps.

Extinction efficace des arcs
Les VCB sont également très efficaces pour éteindre les arcs, l'un des défis critiques de la coupure de circuits. Lorsqu'un défaut survient et que le circuit est interrompu, un arc électrique se forme entre les contacts. Le milieu sous vide à l’intérieur du disjoncteur est un diélectrique très efficace qui éteint rapidement l’arc. La rigidité diélectrique élevée du vide lui permet d'interrompre rapidement le courant électrique, minimisant ainsi les dommages au système et empêchant les incendies électriques ou la dégradation de l'équipement. Cette extinction rapide de l'arc garantit que le disjoncteur peut être réarmé rapidement, réduisant ainsi les temps d'arrêt et améliorant l'efficacité globale des systèmes électriques.

Respectueux de l'environnement
Les disjoncteurs sous vide sont une option beaucoup plus respectueuse de l'environnement que leurs homologues isolés au gaz SF6. Le gaz SF6, couramment utilisé dans les disjoncteurs haute tension, est un puissant gaz à effet de serre et présente des risques environnementaux s'il s'échappe dans l'atmosphère. Cela rend les disjoncteurs isolés au gaz SF6 moins idéaux d’un point de vue écologique. Cependant, les VCB ne dépendent d'aucun gaz ou produits chimiques et utilisent plutôt le vide, ce qui signifie qu'ils n'émettent pas de gaz nocifs ni de polluants. Cela fait de VCB un choix plus sûr pour l’environnement, contribuant à des solutions de gestion de l’énergie durables et respectueuses de l’environnement. À mesure que les industries et les gouvernements s’orientent vers des technologies plus vertes, le passage au VCB devient de plus en plus important.

Conclusion

Les disjoncteurs à vide sont des dispositifs essentiels pour protéger les systèmes électriques dans un large éventail d'industries, notamment les systèmes électriques, les applications industrielles, les bâtiments, le transport ferroviaire, les énergies renouvelables et le secteur pétrolier et gazier. Leur capacité à éteindre les arcs rapidement et en toute sécurité, ainsi que leur longue durée de vie et leurs faibles besoins de maintenance, en font un choix fiable pour les applications moyenne et haute tension.
