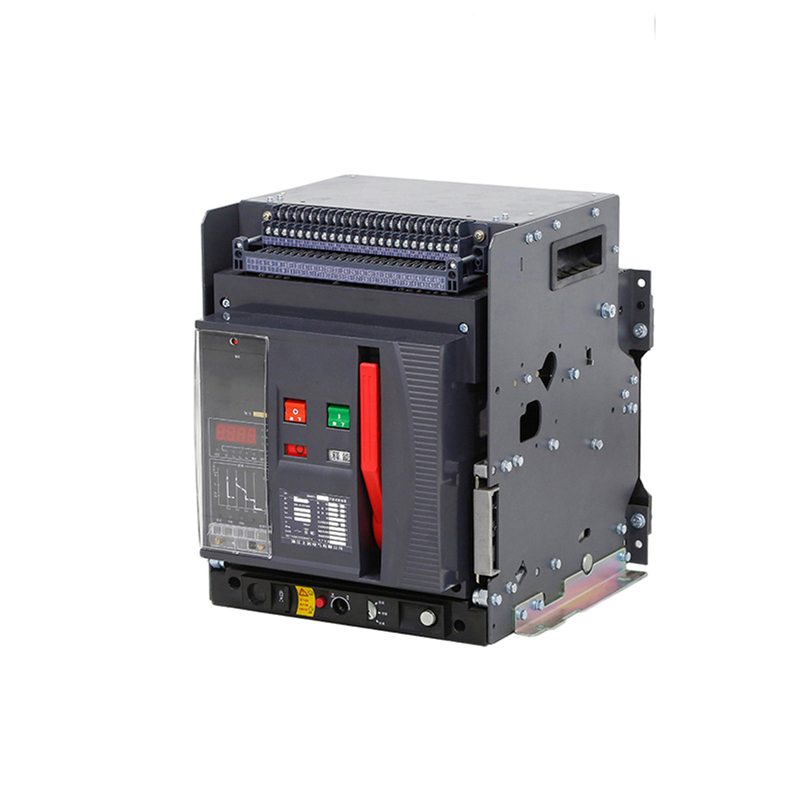

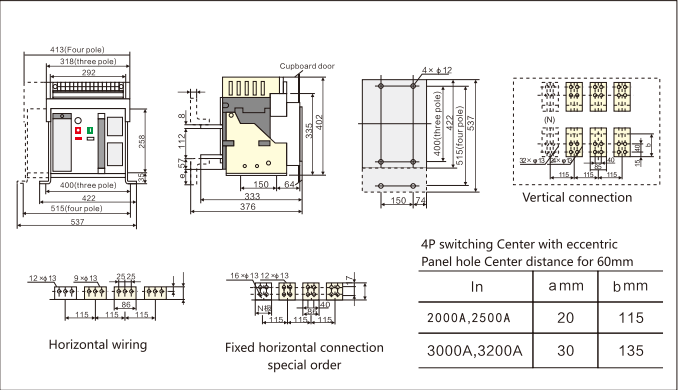

Disjoncteur pneumatique GTW1

Le disjoncteur pneumatique GTW1 est conçu pour améliorer la sécurité et la fiabilité des systèmes électriques. Il est couramment utilisé dans les infrastructures industrielles, commerciales et publiques, atténuant efficacement les risques associés aux défauts électriques. Sa conception compacte et ses capacités robustes sont conformes aux normes internationales, ce qui le rend adapté à une variété d'environnements électriques difficiles.

Quantité:
Courant nominal:	630A 800A 1000A 1250A 1600A 2000A 2500A 2900A 3200A 3600A 4000A 5000A 6300A
État de disponibilité:





enquête Ajouter au panier

Modèle:
GTW1
Marque de produit:
Giantele
Tension nominale:
400/690V
Courant nominal:
630/800/1000/1250/1600/2000/2500/2900/3200/3600/4000/5000/6300A
Fréquence nominale:
50 Hz/60 Hz
Phase:
3/4

Aperçu

Caractéristiques du produit

Capacité de courant élevée

Disponible dans diverses options de courant nominal, avec une capacité maximale allant jusqu'à 6 300 A, s'adaptant à diverses exigences de charge.

Protection complète

Offre plusieurs fonctions de protection, notamment une protection contre les surcharges, les courts-circuits et les fuites, garantissant la sécurité de l'équipement et du personnel.

Système de surveillance intelligent

Équipé de modules de surveillance avancés qui suivent en permanence les paramètres électriques, dotés d'alarmes de défaut et de capacités de contrôle à distance pour une gestion améliorée.

Technologie de déclenchement rapide

Utilise des technologies efficaces de protection électromagnétique et thermique pour déconnecter rapidement les circuits, minimisant ainsi les dommages dus aux défauts électriques.

Conception modulaire

Prend en charge des configurations flexibles basées sur les besoins des utilisateurs, facilitant ainsi l'expansion et la maintenance de diverses applications.

Durabilité et fiabilité

Construit avec des matériaux de haute qualité et des processus de fabrication avancés, offrant une excellente résistance aux contraintes environnementales.

Options d'installation flexibles

Peut être installé dans divers environnements, tels que des armoires de distribution ou des armoires, s'adaptant à différentes configurations spatiales et simplifiant la maintenance.

Conformité internationale

Répond à plusieurs normes internationales, garantissant la qualité et la sécurité des produits, offrant aux utilisateurs une assurance fiable.

Conception économe en énergie

Conçu pour réduire la consommation d’énergie, en s’alignant sur les tendances actuelles en matière d’économie d’énergie et de durabilité.

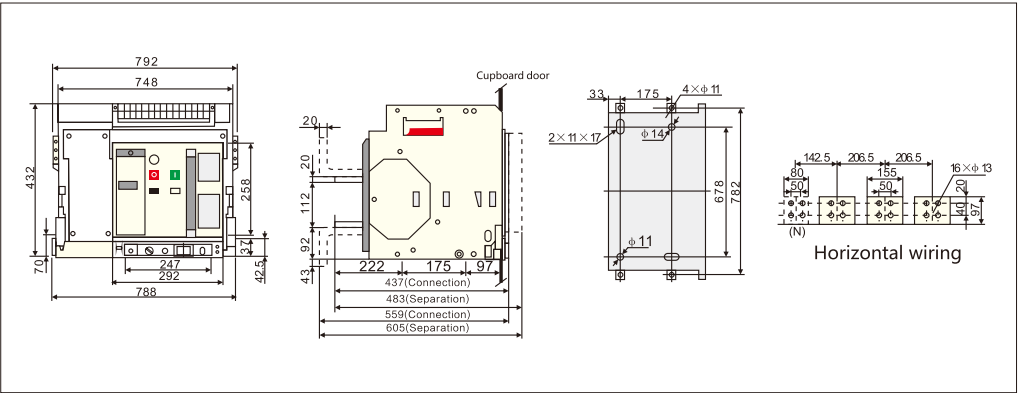

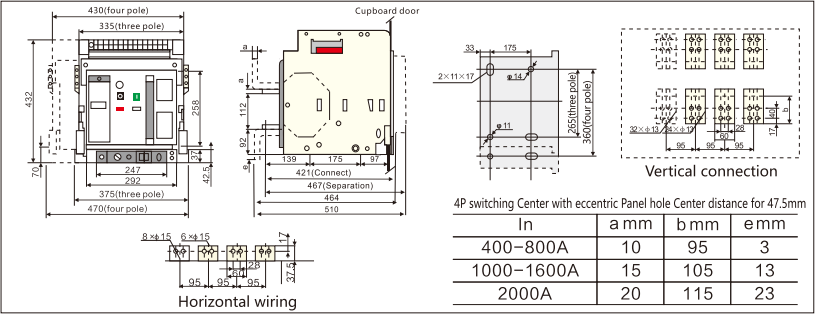

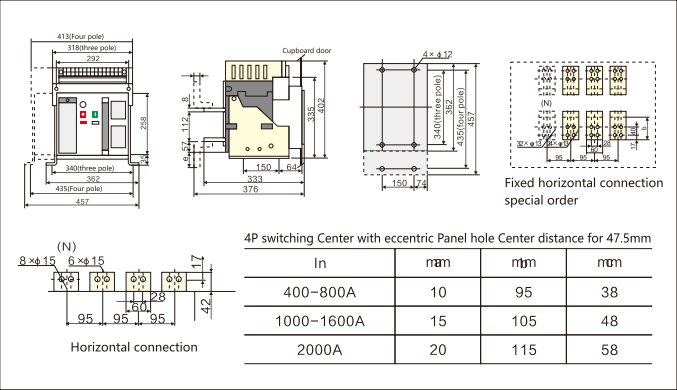

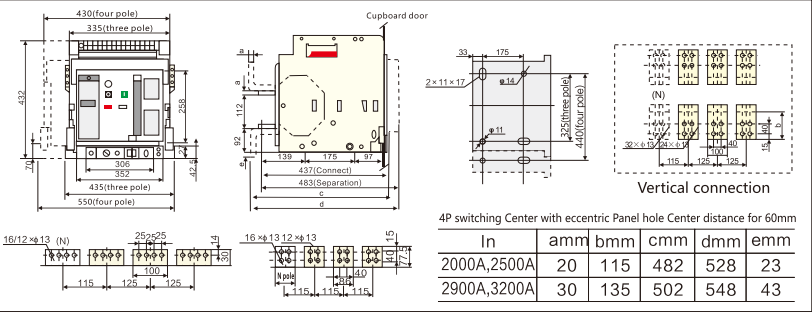

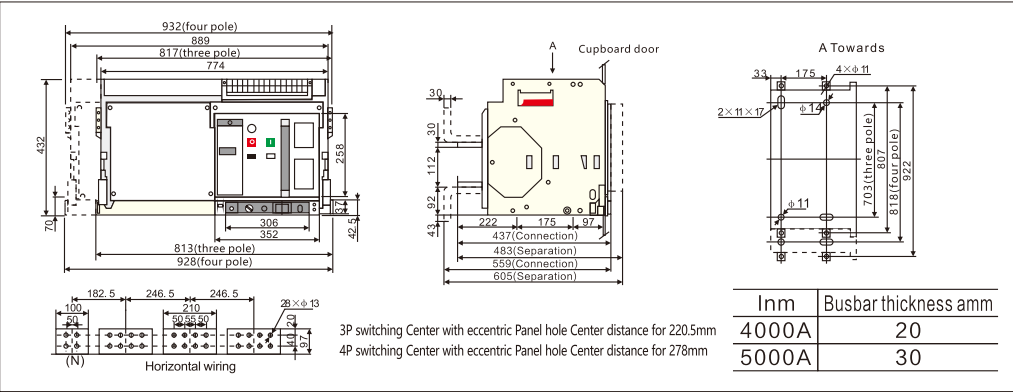

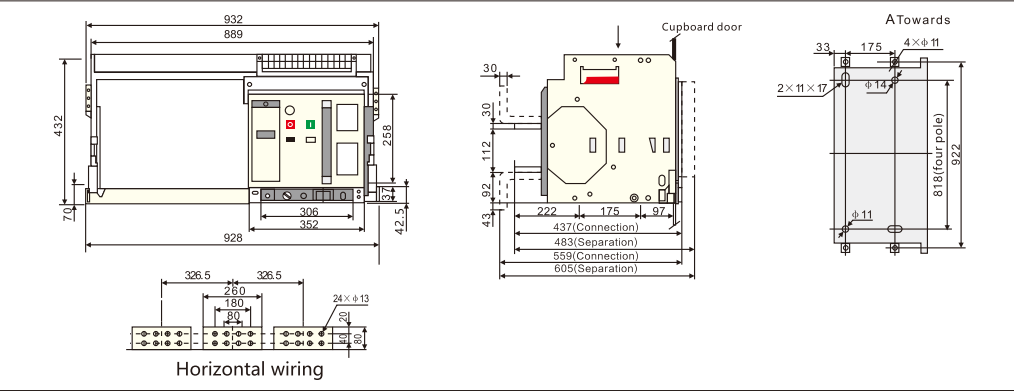

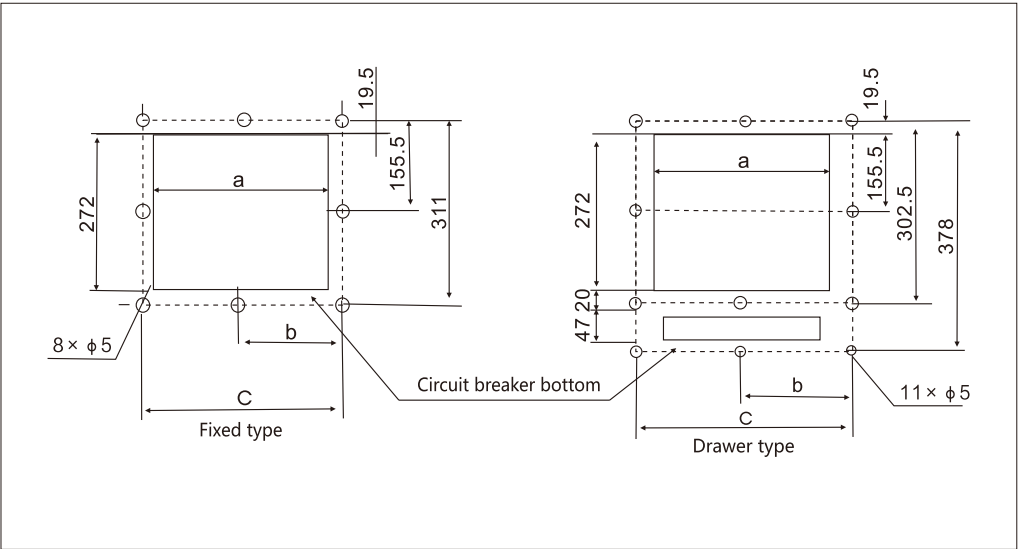

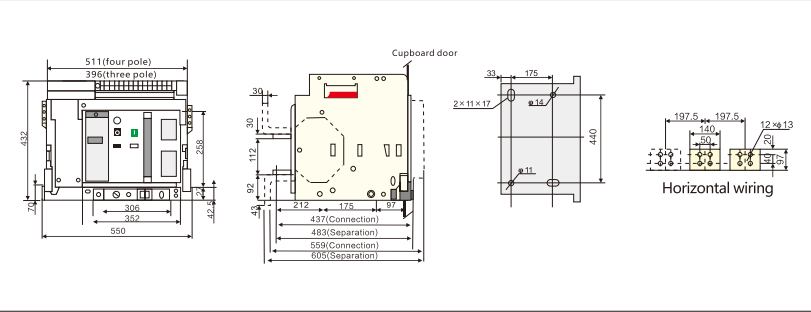

Paramètres techniques de l'équipement principal

Ampèremètre nominal du disjoncteur, comme indiqué dans le tableau.

Courant nominal de qualité coque InmA	Courant nominal InA
2000	630/800/1000/1250/1600/2000
3200	2000/2500/2900/3200
4000	3200/3600/4000
6300	4000/5000/6300

Disjoncteurs de capacité nominale de coupure de court-circuit et de courant de tenue de courte durée, disjoncteurs arcs. Distance comme « zéro » (c'est-à-dire qu'à l'extérieur du disjoncteur, pas de vol, pas d'arc), comme indiqué dans le tableau.

Courant nominal de qualité de coque Inm A		2000	3200	4000	6300
Pouvoir assigné de coupure en court-circuit limité Icu O-CO (KA)	400V	80	100	100	120
	690V	50	65	65	85
Pouvoir assigné de fermeture en court-circuit (KA) NX Icu/cosO	400V	176/0,2	220/0,2	220/0,2	264/0,2
	690V	105/0,25	143/0,2	143/0,2	187/0,2
Pouvoir assigné de coupure en court-circuit Ics O-CO-CO (KA)	400V	50	65	65	100
	690V	40	65	65	75
Courant de tenue de courte durée nominal lewv 1S retard 0,4s, O-CO (KA)	400V	50	65	65/80 (MCR)	85/100 (MCR)
	690V	40	50	50/65 (MCR)	65/75(MCR)
Remarque : le pouvoir de coupure de ligne est le même.

Disjoncteur La puissance de dissipation maximale est de 360 W. Courant continu nominal du disjoncteur à différentes températures ambiantes, comme indiqué dans le tableau.

Température ambiante GTW1	630A	800A	1000A	1250A	1600A	2000A
40	630A	800A	1000A	1250A	1600A	2000A
50	630A	800A	1000A	1250A	1550A	1900A
60	630A	800A	1000A	1250A	1550A	1800A
Remarque : 2 500 A et plus, facteur de réduction de capacité de 0,9, 6 300 A et 4 000 A ne sont pas pris en compte.

Avait un contrôleur de courant intelligent et une fonction de protection des caractéristiques de protection contre les surintensités

Ir réglage des contrôleurs (I/In) et l’erreur, comme indiqué dans le tableau.

Long délai	Court délai		Instantané		Défaut à la terre
Ir1	Ir2	Erreurs	Ir3	Erreurs	Ir4		Erreurs
(0,4-1)Dans	(0,4-15)Dans	±10%	In-50KA (Inm = 2000A) In-75K (Inm=3200-4000A) In-100KA(Inm=6300A)	±150%	Inm=2000-4000A(0,2-0,8) En maximum 1200A	Inm=6300(0,2~1,0)In	±10%
Remarque : lorsque les deux (requises) trois protections, la valeur de réglage ne peut pas être dépassée.

Caractéristiques de protection contre les surintensités à temps inverse de retard I2Ti = (1,5 Iri 'U (1,05-0,2) Le temps Ir 1 est indiqué dans le tableau, une erreur de temps de ± 15 % Remarque : Tl-Long Time 1,5 Irl tout le temps, Tl Long retard Temps, comme indiqué dans le tableau.

1.05Irl	1.3Irl	Temps de prise de 1,5Irl s	15	30	60	120	240	480
>2H ne fonctionne pas	<1H ne fonctionne pas	2,0Irl time s	84	16.9	33.7	67.5	135	270

Caractéristiques de la protection contre les surintensités à court retard Protection contre les surintensités à court retard pour définir les limites de temps, en cas de faible expansion pour un temps inverse, sa caractéristique : I2Ts=(8Lr) 2Ts, Ts, conçu pour le temps de retard général lorsque Vhf > 8Lrl, converti automatiquement Caractéristique temporelle, caractéristique temporelle comme indiqué dans le tableau.

L'erreur de temps est de ± 15 %
