| Courant nominal: | |
|---|---|
| Phase: | |
| État de disponibilité: | |

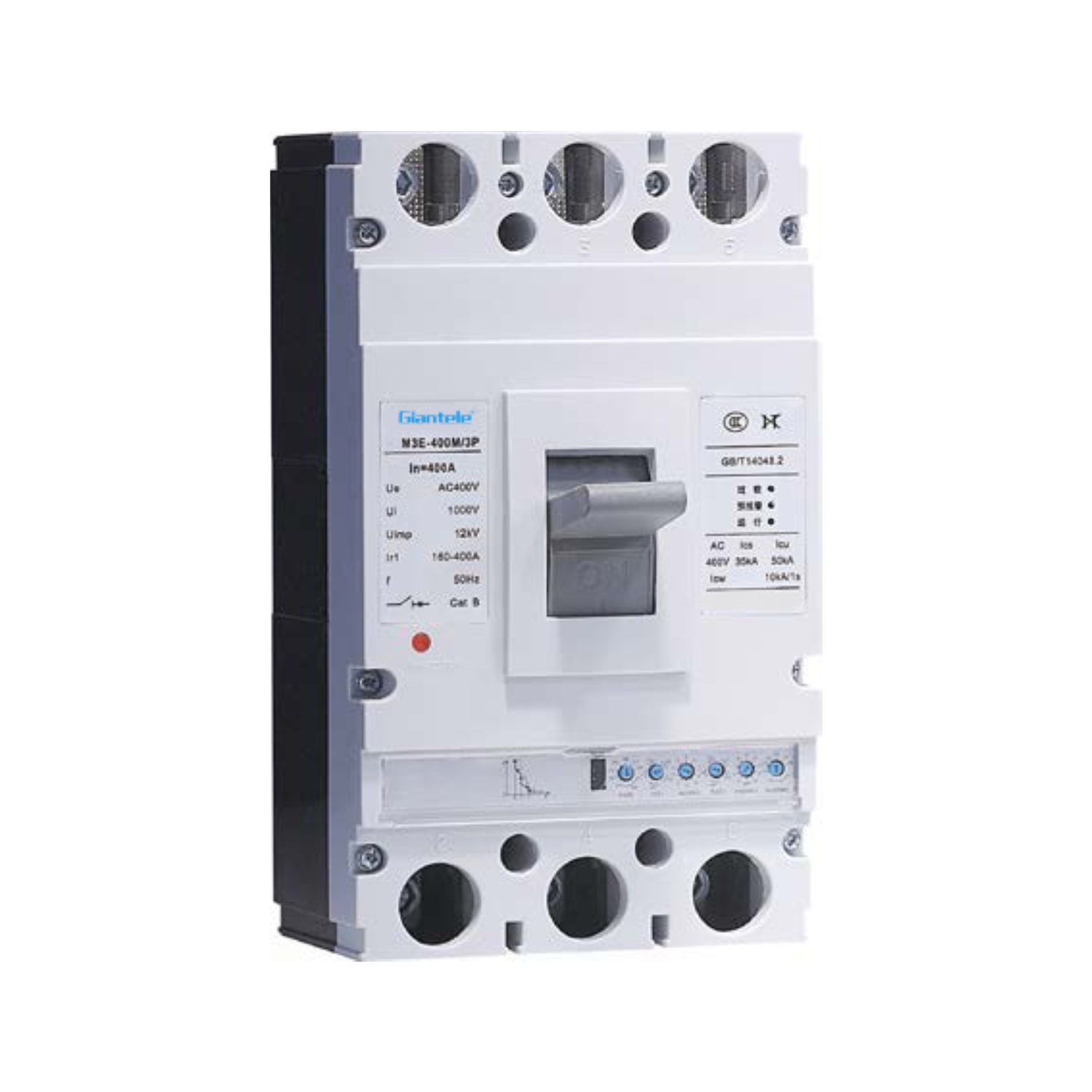

GTM3E
Giantele
380V, 400V, 440V
16-800A
1pcs
3/4
Aperçu
Disqueur de circuit de courant résiduel du boîtier moulé (ci-après dénommé disjoncteur de circuit à courant résiduel) convient à la tension nominale AC 50Hz jusqu'à 400 V, en circuits avec un courant nominal de 16A à 800A. Sa fonction principale est de fournir une protection de contact indirecte contre le choc électrique mortel au personnel. Les disjoncteurs de circuit opérationnels opérationnels avec un courant de fonctionnement résiduel ne dépassant pas 30 mma peuvent également servir de protection supplémentaire pour un contact direct lorsque d'autres mesures de protection échouent, mais ne peuvent pas être utilisées comme seule protection de contact direct. Pendant ce temps, il peut également être utilisé pour empêcher les incendies électriques causés par les courants de défaut de contact. Il peut également être utilisé pour protéger les circuits de la surcharge et du court-circuit, et comme une commutation peu fréquente des circuits.
Caractéristiques du produit
Avec une protection en trois étapes (LSI) avec un courant d'actionnement réglable et un temps, une opération auto-alimentée: fournit une protection à longue durée (L), à court terme (S) et instantanée (I) avec des paramètres de courant et de temps configurables , propulsés par sa propre source.
Les utilisateurs peuvent définir et ajuster l'unité de déclenchement en fonction des exigences de courant de chargement: les utilisateurs permet de configurer les paramètres de l'unité de déclenchement en fonction des exigences de courant de charge spécifiques.
Avec indication pré-alarme et indication de surcharge: équipé d'une fonction d'avertissement pré-alarme et d'une indication de surcharge claire.
Comprend un mode de protection contre les incendies où la surcharge déclenche une alarme uniquement sans déclenchement: comprend une fonction dédiée pour les applications de services d'incendie où les conditions de surcharge activent une alarme uniquement sans provoquer le déclencheur.
Un testeur dédié portable est fourni pour la commodité des utilisateurs dans la détection des paramètres de disjoncteur de circuit: est livré avec un testeur portable et spécialisé pour faciliter la vérification et la vérification faciles des paramètres des disjoncteurs de circuit pour les utilisateurs.
Environnement de travail applicable et conditions d'installation:
L'altitude du site d'installation ne doit pas dépasser 2 000 m.
La température de l'air ambiant ne doit pas dépasser + 40 ° C et ne doit pas être inférieure à -5 ° C, avec une valeur moyenne de 24 heures ne dépassant pas 35 ° C (sauf indication contraire dans des ordres spéciaux).
L'humidité de l'air relative au site d'installation ne doit pas dépasser 50% à la température maximale de + 40 ° C. À des températures plus basses, une humidité relative plus élevée est autorisée, par exemple, jusqu'à 90% à 20 ° C. Des mesures spéciales doivent être prises contre une condensation occasionnelle en raison des variations de température.
Pour les disjoncteurs tropicalisés, l'humidité de l'air relatif ne doit pas dépasser 95% à ± 25 ° C.
Degré de pollution: niveau 3.
La catégorie d'installation du circuit principal du disjoncteur est la catégorie III, tandis que les circuits auxiliaires et de contrôle non connectés au circuit principal sont la catégorie II.
Les disjoncteurs tropicalisés doivent résister aux effets de l'humidité, de la brume de sel et de la moisissure.
Le disjoncteur doit être installé dans des endroits exempts de dangers d'explosion, de poussière conductrice et de conditions qui peuvent corroder les métaux ou causer des dommages à l'isolation.
Il doit être installé par endroits sans exposition à la pluie ou à la neige.
Le disjoncteur doit être installé conformément au manuel d'instructions du produit.
Aperçu
Disqueur de circuit de courant résiduel du boîtier moulé (ci-après dénommé disjoncteur de circuit à courant résiduel) convient à la tension nominale AC 50Hz jusqu'à 400 V, en circuits avec un courant nominal de 16A à 800A. Sa fonction principale est de fournir une protection de contact indirecte contre le choc électrique mortel au personnel. Les disjoncteurs de circuit opérationnels opérationnels avec un courant de fonctionnement résiduel ne dépassant pas 30 mma peuvent également servir de protection supplémentaire pour un contact direct lorsque d'autres mesures de protection échouent, mais ne peuvent pas être utilisées comme seule protection de contact direct. Pendant ce temps, il peut également être utilisé pour empêcher les incendies électriques causés par les courants de défaut de contact. Il peut également être utilisé pour protéger les circuits de la surcharge et du court-circuit, et comme une commutation peu fréquente des circuits.
Caractéristiques du produit
Avec une protection en trois étapes (LSI) avec un courant d'actionnement réglable et un temps, une opération auto-alimentée: fournit une protection à longue durée (L), à court terme (S) et instantanée (I) avec des paramètres de courant et de temps configurables , propulsés par sa propre source.
Les utilisateurs peuvent définir et ajuster l'unité de déclenchement en fonction des exigences de courant de chargement: les utilisateurs permet de configurer les paramètres de l'unité de déclenchement en fonction des exigences de courant de charge spécifiques.
Avec indication pré-alarme et indication de surcharge: équipé d'une fonction d'avertissement pré-alarme et d'une indication de surcharge claire.
Comprend un mode de protection contre les incendies où la surcharge déclenche une alarme uniquement sans déclenchement: comprend une fonction dédiée pour les applications de services d'incendie où les conditions de surcharge activent une alarme uniquement sans provoquer le déclencheur.
Un testeur dédié portable est fourni pour la commodité des utilisateurs dans la détection des paramètres de disjoncteur de circuit: est livré avec un testeur portable et spécialisé pour faciliter la vérification et la vérification faciles des paramètres des disjoncteurs de circuit pour les utilisateurs.
Environnement de travail applicable et conditions d'installation:
L'altitude du site d'installation ne doit pas dépasser 2 000 m.
La température de l'air ambiant ne doit pas dépasser + 40 ° C et ne doit pas être inférieure à -5 ° C, avec une valeur moyenne de 24 heures ne dépassant pas 35 ° C (sauf indication contraire dans des ordres spéciaux).
L'humidité de l'air relative au site d'installation ne doit pas dépasser 50% à la température maximale de + 40 ° C. À des températures plus basses, une humidité relative plus élevée est autorisée, par exemple, jusqu'à 90% à 20 ° C. Des mesures spéciales doivent être prises contre une condensation occasionnelle en raison des variations de température.
Pour les disjoncteurs tropicalisés, l'humidité de l'air relatif ne doit pas dépasser 95% à ± 25 ° C.
Degré de pollution: niveau 3.
La catégorie d'installation du circuit principal du disjoncteur est la catégorie III, tandis que les circuits auxiliaires et de contrôle non connectés au circuit principal sont la catégorie II.
Les disjoncteurs tropicalisés doivent résister aux effets de l'humidité, de la brume de sel et de la moisissure.
Le disjoncteur doit être installé dans des endroits exempts de dangers d'explosion, de poussière conductrice et de conditions qui peuvent corroder les métaux ou causer des dommages à l'isolation.
Il doit être installé par endroits sans exposition à la pluie ou à la neige.
Le disjoncteur doit être installé conformément au manuel d'instructions du produit.

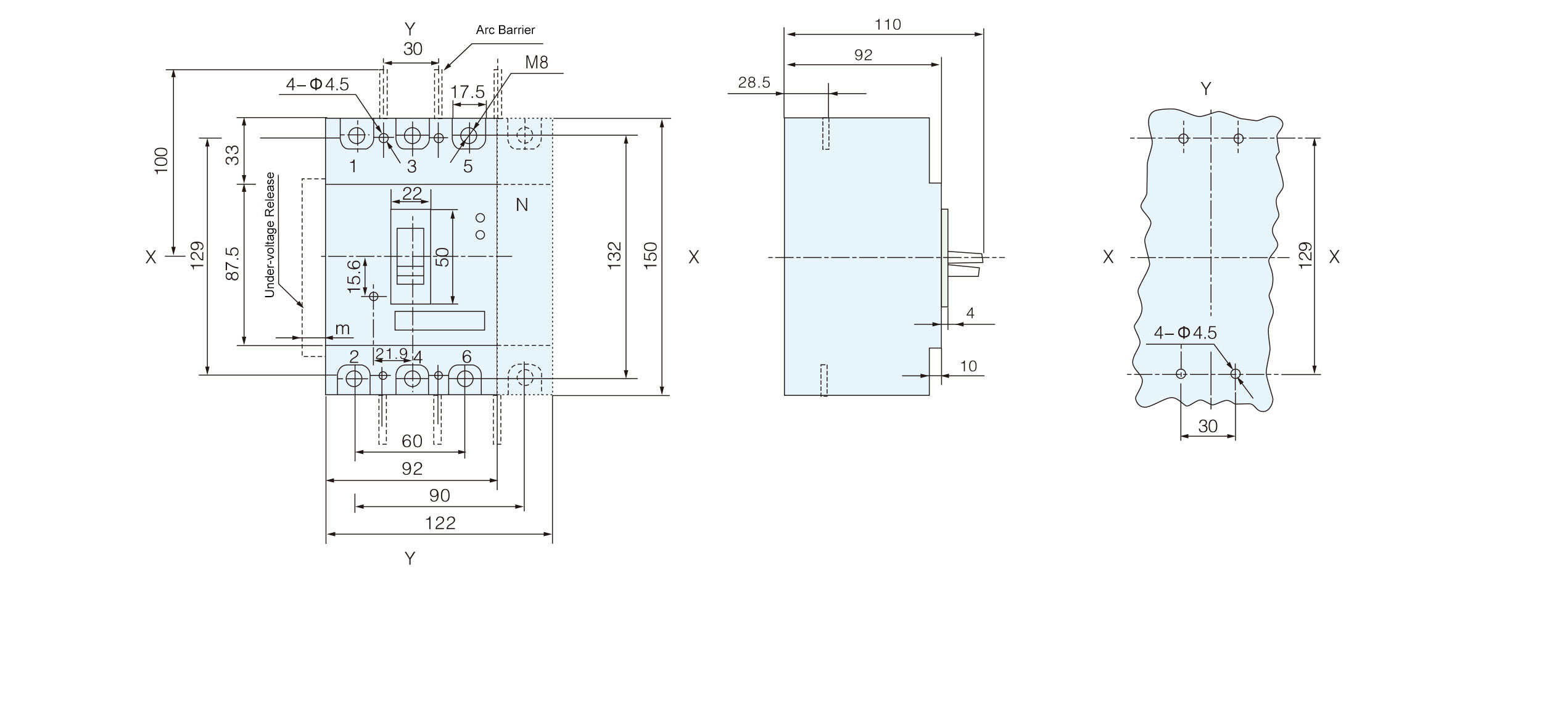

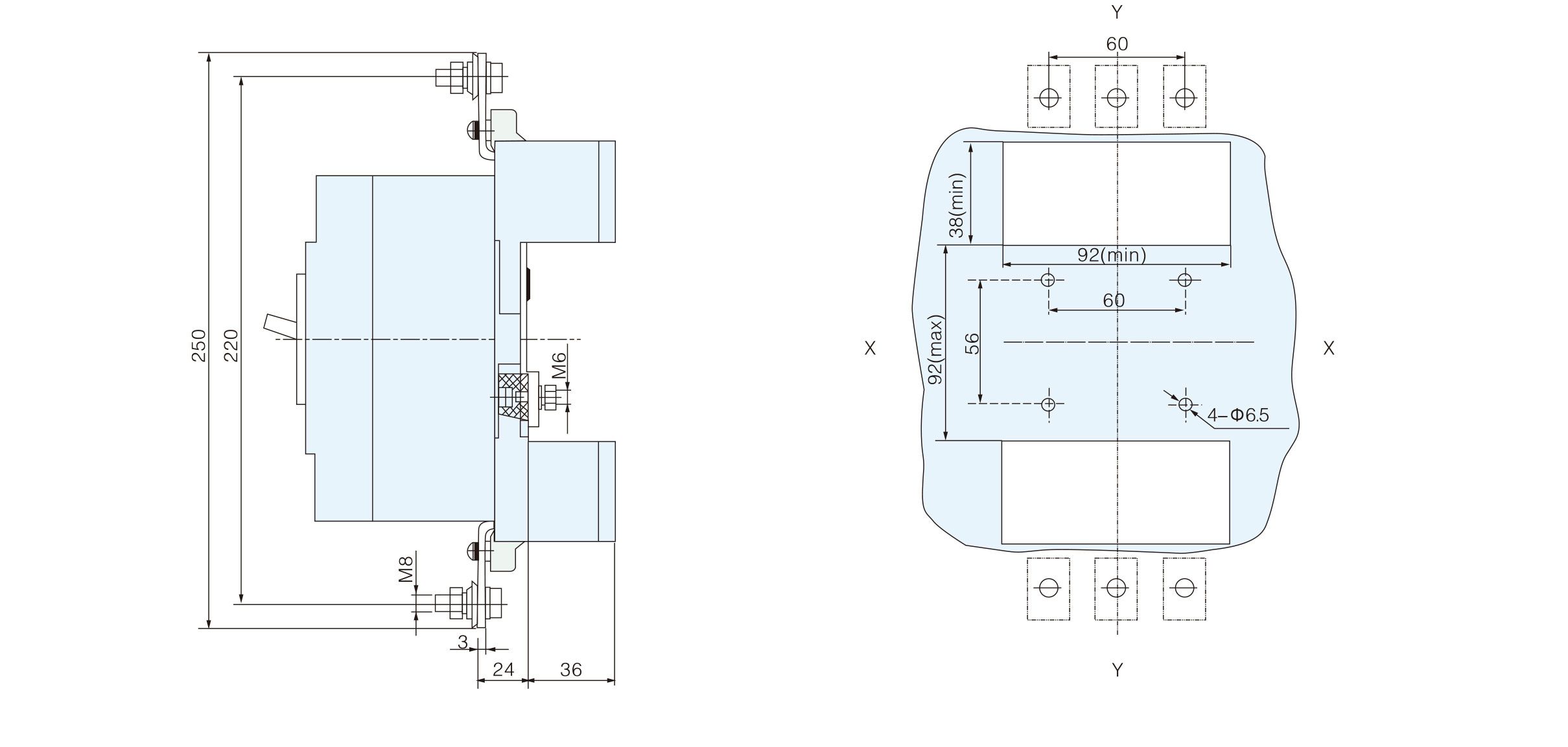

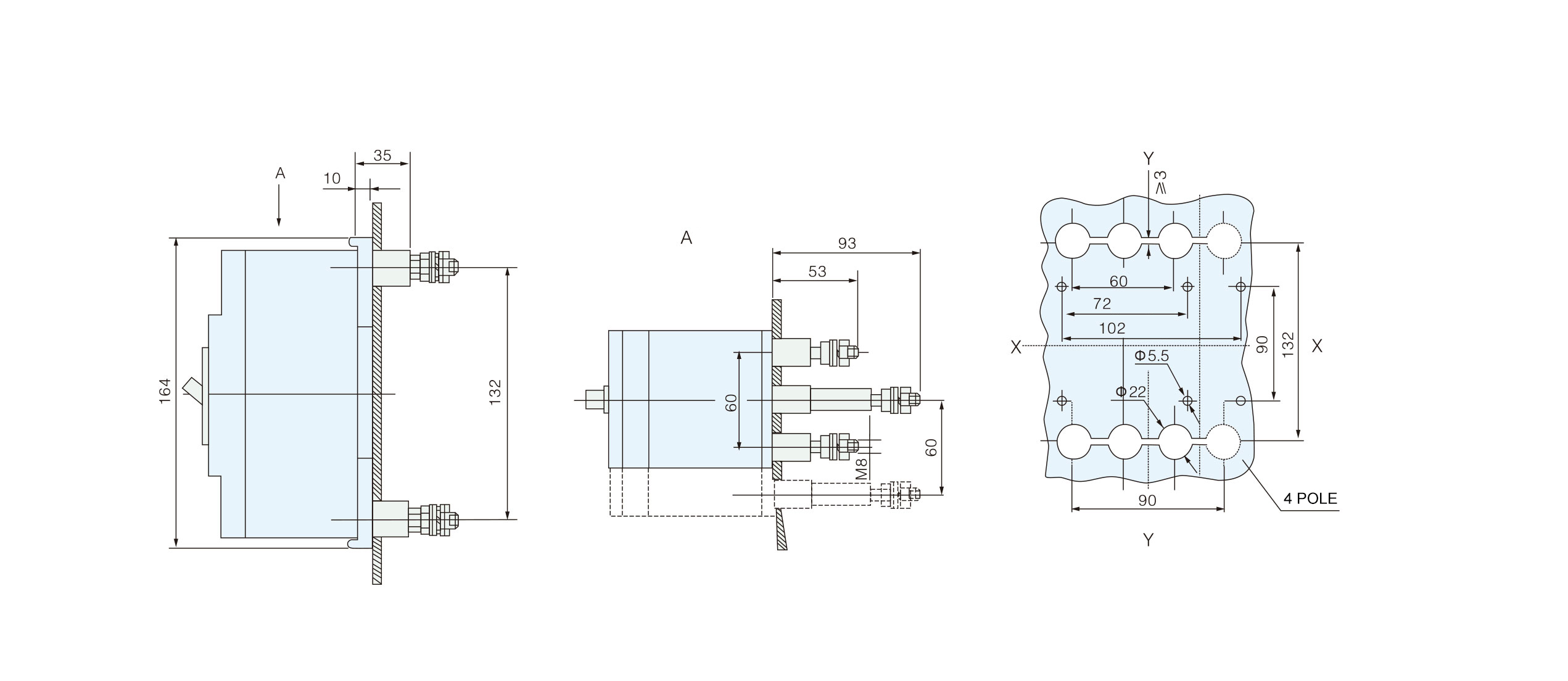

HSTAND Current LCW (KA) 1S
| Modèle | KJM3E-125 | KJM3E-250 | KJM3E-400 | KJM3E-630 | KJM3E-800 | |||||||
| Courant de trame INM (V) | 125 | 250 | 400 | 630 | 800 | |||||||
| Niveau de capacité de rupture | M | H | M | H | M | H | M | H | M | H | ||
| Currentllr1 (a) noté | 32 (16,20,25,32) 63 (32), 36,40,45, 50,55,60,63) 100 (63), 65,70, 75,80,85,90 , 95,100) | 225 (100 125, 140 160 180,200, 225) | 400 (200 225 250 280,315, 350 400) | 630 (400,420 440 460,500,530 560 600,630) | 800 (630 640 660 680,700,720 740 760 780 800) | |||||||
| Nombre de pôles | 3 | 3 | 3 | 3 | 3 | |||||||
| Tension d'isolation nominale UI (V) | 800 | |||||||||||
| Tension de fonctionnement nominale UE (V) | 400 | |||||||||||
| Impulsion nominale Tension UIMP (V) | 8000 | |||||||||||
| Capacité de rupture court-circuit ultime LCU (KA ) | 50 | 85 | 50 | 85 | 65 | 100 | 65 | 100 | 75 | 100 | ||
| Capacité de rupture de court-circuit de fonctionnement LCS (KA) | 35 | 50 | 35 | 50 | 42 | 65 | 42 | 65 | 50 | 65 | ||
| Esprit de fonctionnement de fonctionnement nominal | 5 | 8 | 10 | |||||||||
| Utiliser la catégorie | A | A | B | B | B | |||||||
| Distance d'arc (mm) | ≯50 | ≯100 | ||||||||||
| Performance opérationnelle | Puissance sur (fois) | 1500 | 1000 | 1000 | 1000 | 500 | ||||||
| Pas de puissance (fois) | 8500 | 7000 | 4000 | 4000 | 2500 | |||||||
| Modèle | Courant (a) | Perte de puissance totale en trois phases | |
| Câblage avant et arrière | Câblage plug- in | ||
| KJM3E-125 | 100 | 35 | 40 |
| KJM3E-250 | 225 | 62 | 70 |
| KJM3E-400 | 400 | 115 | 125 |
| KJM3E-630 | 630 | 190 | 210 |
| KJM3E-800 | 800 | 262 | 294 |
Le facteur de rétrération lorsque la température ambiante change
| Modèle | + 40 ℃ | + 45 ℃ | + 50 ℃ | + 55 ℃ | + 60 ℃ |
| KJM3E-125 | 1LN | 0,95 ln | 0,89 ln | 0,84 ln | 0,76 ln |
| KJM3E-250 | 1LN | 0,96 ln | 0,91 ln | 0,87ln | 0,82 ln |
| KJM3E-400 | 1LN | 0,94 ln | 0,87ln | 0,81 ln | 0,73 ln |
| KJM3E-630 | 1LN | 0,91 ln | 0,85 ln | 0,80 ln | 0,74 ln |
| KJM3E-800 | 1LN | 0,881LN | 0,83 ln | 0,79 ln | 0,76 ln |
Remarque: Les facteurs de rétrécissement ci-dessus sont tous mesurés sous le courant nominal du cadre.
Les caractéristiques d'action temporelle inverse de la surtension à retard
| Actuel | Temps d'action | |||||||||
| Distribution de puissance | 1.05LR1 | 2hno Action à l'intérieur | ||||||||
| 1.3lr1 | ≤1h Action | |||||||||
| 2LR1 | Temps de réglage T1 (s) | INM = 100 225A | INM = 400 630 800A | |||||||
| 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |||
| Protection des moteurs | 1.05LR1 | 2hno Action à l'intérieur | ||||||||
| 1.2LR1 | ≤ 1HACTION | |||||||||
| 1,5 lr1 | Temps d'action T1 (s) | INM = 100 225A | INM = 400 630A | |||||||
| 21.3 | 107 | 142 | 178 | 21.3 | 107 | 178 | 267 | |||
| 2LR1 | Temps d'action T1 (s) | 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |
| 7.2lr | Réglage TIMET1 (S) | 0.93 | 4.63 | 6.17 | 7.72 | 0.93 | 4.63 | 7.72 | 11.6 | |
Note:
1. Charge de temps d'action I 2T1 = (2LR1) 2T1 (1,2ir ≤ 1
2. La tolérance au temps d'action est de ± 20%;
3. Le temps de retour n'est pas inférieur au temps d'action de 70%.
Surintensité
| Actuel | Temps d'action | |||||
| IR2≤ 1≤1,5lr2 | Limite de temps inverse | l 2t1 = (1,5lr1) 2T2 | ||||
| 1,5lr2≤1 ≤ IR3 | Réglage TIMET2 (S) | 0.06 | 0.1 | 0.2 | 0.3 | |
| (Remarque: la tolérance de l'action temporelle inverse est de ± 20%) | Limite de temps | Tolérance (s) | ± 0,02 | ± 0,03 | ± 0,04 | ± 0,06 |
| Heure de retour (s) | 0.14 | 0.21 | ||||
HSTAND Current LCW (KA) 1S
| Modèle | KJM3E-125 | KJM3E-250 | KJM3E-400 | KJM3E-630 | KJM3E-800 | |||||||
| Courant de trame INM (V) | 125 | 250 | 400 | 630 | 800 | |||||||
| Niveau de capacité de rupture | M | H | M | H | M | H | M | H | M | H | ||
| Currentllr1 (a) noté | 32 (16,20,25,32) 63 (32), 36,40,45, 50,55,60,63) 100 (63), 65,70, 75,80,85,90 , 95,100) | 225 (100 125, 140 160 180,200, 225) | 400 (200 225 250 280,315, 350 400) | 630 (400,420 440 460,500,530 560 600,630) | 800 (630 640 660 680,700,720 740 760 780 800) | |||||||
| Nombre de pôles | 3 | 3 | 3 | 3 | 3 | |||||||
| Tension d'isolation nominale UI (V) | 800 | |||||||||||
| Tension de fonctionnement nominale UE (V) | 400 | |||||||||||
| Impulsion nominale Tension UIMP (V) | 8000 | |||||||||||
| Capacité de rupture court-circuit ultime LCU (KA ) | 50 | 85 | 50 | 85 | 65 | 100 | 65 | 100 | 75 | 100 | ||
| Capacité de rupture de court-circuit de fonctionnement LCS (KA) | 35 | 50 | 35 | 50 | 42 | 65 | 42 | 65 | 50 | 65 | ||
| Esprit de fonctionnement de fonctionnement nominal | 5 | 8 | 10 | |||||||||
| Utiliser la catégorie | A | A | B | B | B | |||||||
| Distance d'arc (mm) | ≯50 | ≯100 | ||||||||||
| Performance opérationnelle | Puissance sur (fois) | 1500 | 1000 | 1000 | 1000 | 500 | ||||||
| Pas de puissance (fois) | 8500 | 7000 | 4000 | 4000 | 2500 | |||||||
| Modèle | Courant (a) | Perte de puissance totale en trois phases | |
| Câblage avant et arrière | Câblage plug- in | ||
| KJM3E-125 | 100 | 35 | 40 |
| KJM3E-250 | 225 | 62 | 70 |
| KJM3E-400 | 400 | 115 | 125 |
| KJM3E-630 | 630 | 190 | 210 |
| KJM3E-800 | 800 | 262 | 294 |
Le facteur de rétrération lorsque la température ambiante change
| Modèle | + 40 ℃ | + 45 ℃ | + 50 ℃ | + 55 ℃ | + 60 ℃ |
| KJM3E-125 | 1LN | 0,95 ln | 0,89 ln | 0,84 ln | 0,76 ln |
| KJM3E-250 | 1LN | 0,96 ln | 0,91 ln | 0,87ln | 0,82 ln |
| KJM3E-400 | 1LN | 0,94 ln | 0,87ln | 0,81 ln | 0,73 ln |
| KJM3E-630 | 1LN | 0,91 ln | 0,85 ln | 0,80 ln | 0,74 ln |
| KJM3E-800 | 1LN | 0,881LN | 0,83 ln | 0,79 ln | 0,76 ln |
Remarque: Les facteurs de rétrécissement ci-dessus sont tous mesurés sous le courant nominal du cadre.
Les caractéristiques d'action temporelle inverse de la surtension à retard
| Actuel | Temps d'action | |||||||||
| Distribution de puissance | 1.05LR1 | 2hno Action à l'intérieur | ||||||||
| 1.3lr1 | ≤1h Action | |||||||||
| 2LR1 | Temps de réglage T1 (s) | INM = 100 225A | INM = 400 630 800A | |||||||
| 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |||
| Protection des moteurs | 1.05LR1 | 2hno Action à l'intérieur | ||||||||
| 1.2LR1 | ≤ 1HACTION | |||||||||
| 1,5 lr1 | Temps d'action T1 (s) | INM = 100 225A | INM = 400 630A | |||||||
| 21.3 | 107 | 142 | 178 | 21.3 | 107 | 178 | 267 | |||
| 2LR1 | Temps d'action T1 (s) | 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |
| 7.2lr | Réglage TIMET1 (S) | 0.93 | 4.63 | 6.17 | 7.72 | 0.93 | 4.63 | 7.72 | 11.6 | |
Note:
1. Charge de temps d'action I 2T1 = (2LR1) 2T1 (1,2ir ≤ 1
2. La tolérance au temps d'action est de ± 20%;
3. Le temps de retour n'est pas inférieur au temps d'action de 70%.
Surintensité
| Actuel | Temps d'action | |||||
| IR2≤ 1≤1,5lr2 | Limite de temps inverse | l 2t1 = (1,5lr1) 2T2 | ||||
| 1,5lr2≤1 ≤ IR3 | Réglage TIMET2 (S) | 0.06 | 0.1 | 0.2 | 0.3 | |
| (Remarque: la tolérance de l'action temporelle inverse est de ± 20%) | Limite de temps | Tolérance (s) | ± 0,02 | ± 0,03 | ± 0,04 | ± 0,06 |
| Heure de retour (s) | 0.14 | 0.21 | ||||
