Panneau APFC: éliminer les pénalités du facteur de puissance et déverrouiller la capacité du système

I. Pourquoi avons-nous besoin d'un panneau APFC?

Les installations en proie à un faible facteur de puissance sont confrontées à des conséquences immédiates et coûteuses: charges de services publics punitifs , usure accélérée sur l'appareillage électrique , l'énergie gaspillée et la capacité du système contraint. Cette inefficacité draine la rentabilité et les risques de la fiabilité de l'équipement. La solution d'ingénierie intégrée dans votre largeur de commutation à basse tension est le panneau APFC (panneau de correction du facteur de puissance automatique).

Un panneau APFC est un panneau électrique spécialement conçu pour une compensation automatisée de puissance réactive . Sa fonction principale est la surveillance et la correction continue, en maintenant un facteur de puissance optimal (> 0,95) grâce à une commutation intelligente des banques de condensateurs . Cette technologie de correction du facteur de puissance automatique cible directement les charges financières et opérationnelles causées par des charges inductives.

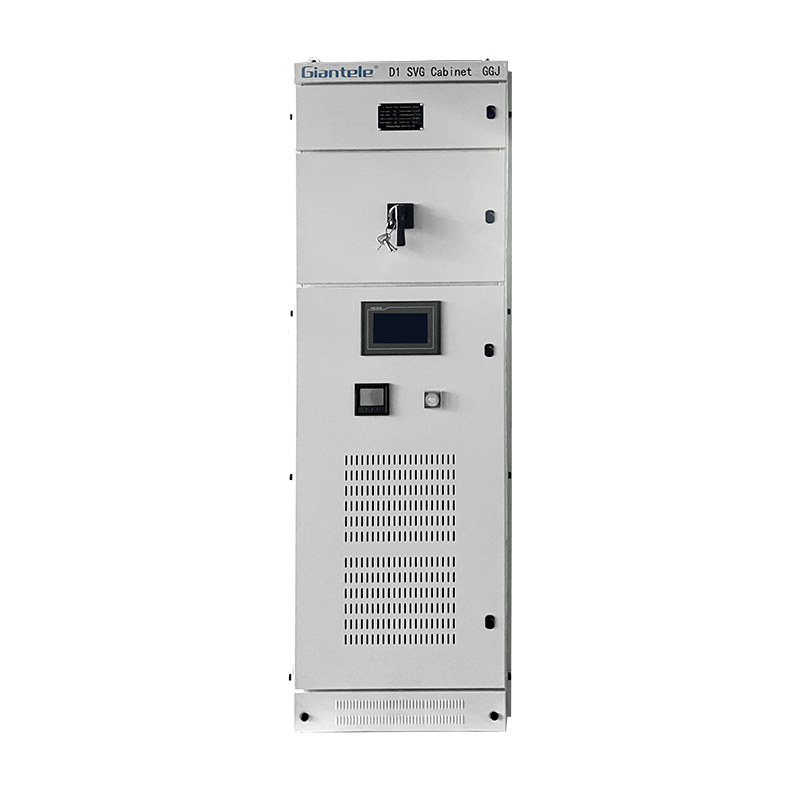

Panneau APFC

Panneau APFC

Panneau APFC

Ii Déballage des conséquences du facteur de puissance faible

Ignorer le faible facteur de puissance garantit des impacts négatifs sur votre utilité électrique et votre résultat net:

1. Pénalités coûteuses du facteur de puissance: les services publics imposent des frais importants lorsque le facteur de puissance baisse en dessous des seuils de contrat (généralement 0,90-0,95). Il s'agit d'une pure dépense évitable.

2. Capacité d'infrastructure électrique gaspillée: les transformateurs, les câbles, les disjoncteurs et l'interrupteur faibles de forces PF sont faibles dans votre panneau électrique pour transporter un courant excessif pour le même travail réel. Cela mène à:

• Les systèmes 'full ' incapables d'ajouter une charge: la capacité de commutation basse tension existante est consommée de manière inefficace, bloquant l'expansion sans mises à niveau coûteuses.

• Augmentation des pertes d'énergie I²R: un débit de courant plus élevé provoque une production de chaleur substantielle (pertes résistives) dans les conducteurs et les composants d'appareilable - gaspiller KWH que vous payez.

3. Dégradation accélérée de l'équipement: le courant excessif par l'appareil-commutation électrique , les transformateurs et les câbles provoque une surchauffe, l'augmentation de la contrainte thermique et le raccourcissement de la durée de vie des composants (isolation, contacts, barres de bus). Votre standard vieillit prématurément.

4. Potentiel Tension Trops: Instabilité de tension aggravée aux extrémités de la distribution peut affecter l'équipement sensible.

La mise en œuvre d'un panneau APFC pour la correction automatique du facteur de puissance est le chemin directement pour atténuer ces problèmes coûteux.

Iii. La solution du panneau APFC: comment fonctionne la correction automatique du facteur de puissance

Le panneau APFC effectue une compensation de puissance réactive en utilisant des banques de condensateurs pour fournir une puissance réactive principale (KVAR), contrecarrant la puissance réactive en retard dessinée par des charges inductives (moteurs, transformateurs). Cette action atteint une amélioration vitale du facteur de puissance.

Intégré dans votre largeur de commutation basse tension ou en tant que composant de standard autonome , le panneau APFC abrite des éléments clés:

1. Contrôleur intelligent: le facteur de puissance , la tension et le courant requise de surveillance du cerveau en temps réel ; Calcul de la compensation de puissance réactive (KVAR).

2. Banques de condensateurs: Groupes de condensateurs (classés KVAR), source de puissance corrective permettant une correction du facteur de puissance.

3. Dispositifs de commutation de précision (contacteurs / thyristors): Exécutez les commandes du contrôleur pour basculer les pas de condensateur dans / hors du circuit dans le panneau électrique.

4. Détourner les réacteurs (essentiels à l'atténuation harmonique): protéger les banques de condensateurs de la surcharge et empêcher la résonance dans des environnements harmoniques pollués, assurant une compensation de puissance réactive fiable dans le plus grand nombre d'appareil.

5. Protection complète: fusibles, relais de tension au-dessus / sous.

6. Interface de surveillance: offre une visibilité dans PF, tension, courant, etc., au panneau électrique.

Fonctionnement automatisé sans couture:

1. Détecter: le contrôleur identifie le facteur de puissance sous-optimal.

2. Calculer: détermine un déficit Kvar précis nécessitant une compensation réactive de puissance.

3. Commande: signale les étapes de la banque spécifique des condensateurs .

4. Activez: les appareils de commutation dynamisent les condensateurs requis.

5. Correct: le courant principal neutralise le courant à la traîne, offrant une amélioration du facteur de puissance.

6. Sustain: Réglage continu en temps réel via la correction automatique du facteur de puissance assure des performances optimales du système sans entrée manuelle dans votre standard et l'appareil-commutation électrique.

Iv. Avantages éprouvés de l'intégration du panel APFC

L'installation d'un panneau APFC offre un retour sur investissement rapide et des gains opérationnels:

• Éliminez les pénalités du facteur de puissance et réduisez les frais de demande: réduisez les coûts des services publics immédiats et inutiles. La correction automatique du facteur de puissance cible le drain financier des racines.

• Réduire la consommation d'énergie: une baisse du courant de fonctionnement réduit considérablement les pertes I²R dans le câblage et l'appareillage de commutation , générant des économies directes de KWH. L'amélioration du facteur de puissance signifie moins de puissance gaspillée.

• Maximiser la capacité d'infrastructure existante: réduire la puissance apparente (KVA). Déverrouiller la capacité latente dans les transformateurs, les câbles, l'appareil-bas à basse tension et le standard , retardant des mises à niveau coûteuses.

• Étendez la durée de vie de l'équipement: les courants et les températures réduits diminuent la contrainte thermique sur l'appareillage , les transformateurs et les câbles. Une fiabilité accrue réduit les coûts de maintenance.

• Améliorer le profil de tension: minimiser les chutes de tension causées par les courants réactifs, en améliorant la qualité de l'énergie pour les charges sensibles en aval.

• Conformité garantie: assurer un adhésion cohérente aux mandats du facteur de puissance des services publics avec une compensation de puissance réactive fiable.

• Amélioration de la durabilité: les pertes de système inférieures contribuent à une réduction de l'empreinte carbone.

V. Zones de demande critiques nécessitant des panneaux APFC

Un panneau APFC est essentiel partout où les charges inductives provoquent un faible facteur de puissance soutenu (<0,90):

• Fabrication industrielle: installations avec moteurs (pompes, ventilateurs, compresseurs, CNC), soudage, grand chauffage inductif, presses d'estampage.

• Bâtiments commerciaux: grands complexes avec CVC central, éclairage fluorescent / LED étendu (ballasts), pompes, ascenseurs, cuisines commerciales.

• Infrastructure: stations de pompage à eau / usages, grands systèmes de ventilation.

• Environnements critiques: centres de données (systèmes UPS, refroidissement), hôpitaux nécessitant des appareils de commutation fiables et une puissance de standard .

• Industrie lourde: pétrole et gaz, mines, installations de machines lourdes.

• Tout site éprouve: des pénalités PF sur les factures, des pertes d'énergie élevées et des transformateurs / câbles chauds ou une capacité limitée dans leur infrastructure de panneau électrique .

Vi. Conclusion: l'investissement essentiel dans l'efficacité électrique

Le panneau APFC n'est pas un luxe. Il s'agit d'une technologie de correction du facteur de puissance fondamental critique pour l'efficacité électrique moderne et la gestion des coûts. Il élimine systématiquement la contrainte financière des déchets et de l'équipement imposées par un faible facteur de puissance grâce à une compensation de puissance réactive précise et automatisée à l'aide de banques de condensateurs contrôlés.

L'obtention de résultats optimaux nécessite une expertise: analyse précise du facteur de puissance , dimensionnement précis des bancs de condensateur et configuration de pas, évaluation harmonique pour la sélection des réacteurs, la qualité des composants robuste et l'intégration transparente dans les environnements de commutation / standard à basse tension .
