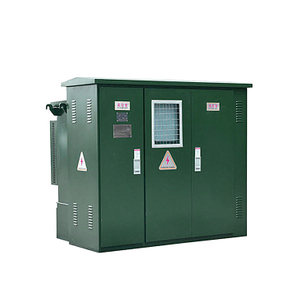

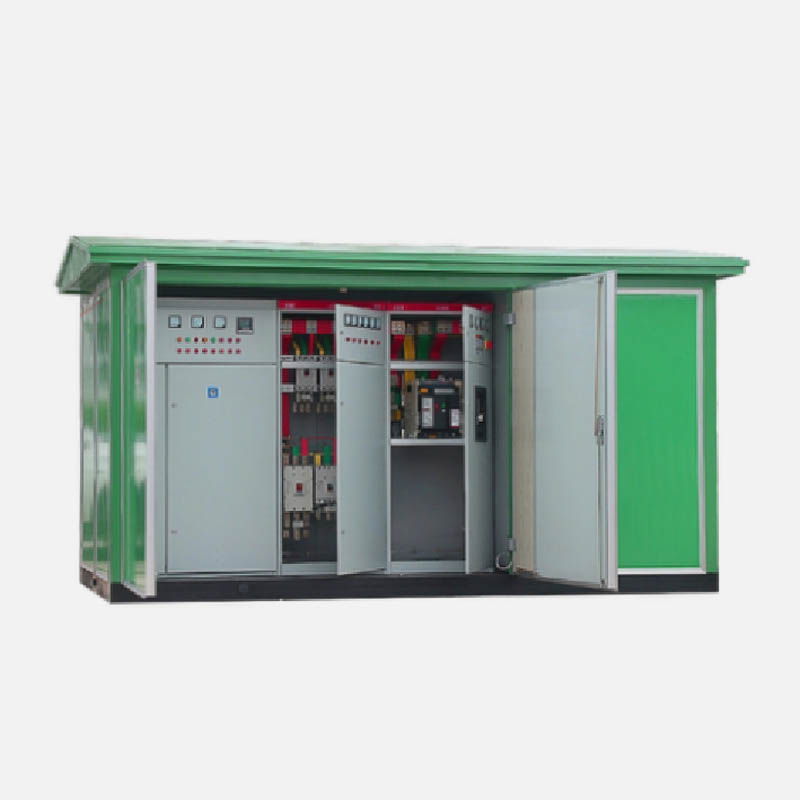

Sous-station préfabriquée extérieure-YBM

État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

1

Aperçu

1.Tratant: Tension nominale: HV Equipment10kv et 12kv, équipement LV 0,4 kV.Rated Courant: HV Equipment 630A,Equipement LV 1500A.

2.Plication: la sous-station de la série YB27 est la sous-station combinée de type américain avec le fonctionnement de la haute tension,Protéger, transformation de la puissance et distribution. Utilisé physiquement dans le système de distribution d'énergie urbaine et rurale .La hauteLoadSwitch de tension et fusible haute tension de ce produit sont installés dans l'huile de thetransformer, avec les deuxStructure: dans le même cas avec le transformateur et le boîtier indifférent avec transformateur. Il peut être utilisé à haute étagebâtiments, bâtiment inurban et zones rurales, communautés résidentielles, zones de développement de haute technologie, petites etusines de taille moyenne, zones minières, champs pétroliers, constructions temporaires et autres locaux.

3.Standard: IEC1330

11

Conditions de travail

1.Ammètre de l'air: -30 ℃ + 40

2.Altitude: ≤1000m

3. Vitesse de vent: 34m / s ≤ 700Pa

Humidité 4.Rélative: humidité relative moyenne quotidienne ≤95%. Humidité relative moyenne moyenne de 95%.

5.Installation inclinaison: ≤Grade 8.

6.Applicable dans les endroits sans gaz corrosif et inflammable.

Remarque: Les produits personnalisés sont disponibles.

Types de signification

Y B 27 - 12 / 0.4
Type préfabriqué Sous-station N ° de design Tension nominale haute tension Tension nominale basse tension


Composants de haute qualité

Choisissez des composants électroniques de marque bien connus de l'industrie installés. quarantaine

Eu1 (2)

Cœurs en plaques en silicone

Le noyau de fer composé d'une nouvelle feuille d'acier Sili Corné à froid peut économiser de l'énergie, réduire le bruit, la corrosion esiste et l'effestivation réduisent la perte sans charge.

src = http ___ www.cnstedu.cn_uploads_article_20181030 _ 15408897235 50195.jpg & Report=http ___ www.cnstedu

Rangée de cuivre

Bonne conductivité, fonctionnement stable Capacité de surcharge améliorée, perte de lignes basse, pas facile à oxyder, éventuelle de transformation prolongée

主图 -05

Transformateur actuel

Coulée en résine époxy par bonne isolationBolt Tor terrains, changement que la précision

3



Taille du produit Descripti

3

Paramètres techniques principaux

ArticleUnitéMatériel électrique H.VTransformateurL.V Equipement électrique
Tension nominalekv1010 / 0.40.4
Courant nominalA630
100-2500
Fréquence nominaleHz505050
Capacité nominalekva
100-1250
Courant de stabilité thermique nominaleka20/4s
30/1s
Stabilité dynamique notée
courant (pic)
ka50
63
Court-circuit de fermeture nominale
courant (pic)
ka50
15-30
Current de court-circuit casséka31.5 (fusible)

Courant de rupture de la chargeA630

1 min de fréquence de puissance
résister à la tension
kvEntre phases,
à la terre 42,
ouvrir des contacts 48
35/28 (5min)20 / 2.5
Lightning Impulse Tension de résistancekvEntre phases,
à la terre 75,
ouvrir des contacts 85
75
Classe de protection de la coque
IP23IP23IP23
Niveau de bruitdB630Huile Transfo RMER <55 Transformateur sec <65
Boucles n °

24 ~ 30
Côté basse tension Max Var Curr Nsator Nsatorkvar


300
