| Tension nominale: | |
|---|---|
| Fréquence nominale: | |
| Courant nominal: | |
| Condensateur nominal: | |
| Quantité: | |
YB
Giantele
6Kv-35Kv
400A/630A
50 Hz
1 pièce
50-2000Kva
Aperçu
1.Note : Tension nominale : équipements HT 7,2KV et 12KV, équipements BT 0,4 KV. Courant nominal : équipement HT 630A, BT équipement 100-2000A.

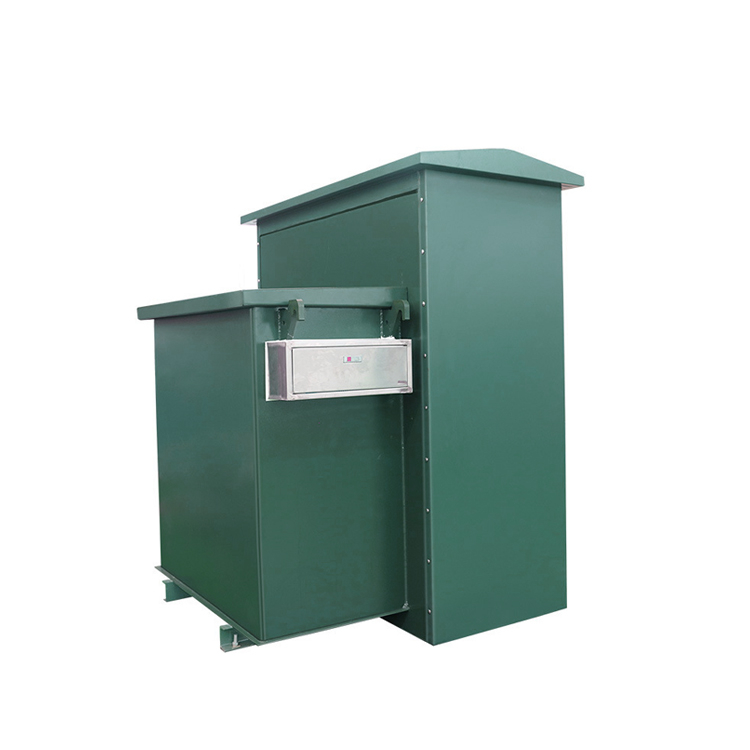

2.Application : La sous-station de la série YBM22 est une sorte de dispositif de distribution d'énergie compact qui intègre la haute tension équipements électriques, transformateurs et équipements électriques basse tension. Il peut être utilisé dans les immeubles de grande hauteur, les bâtiments dans les zones urbaines et rurales, les communautés résidentielles, les zones de développement de haute technologie, les petites et moyennes usines, zones minières, champs de pétrole, chantiers de construction temporaires et autres locaux. Il peut également être utilisé pour l'acceptation et distribution de puissance dans le système de distribution d'énergie de 6-15KV, 50HZ (60HZ), système de distribution d'énergie principal en anneau et double alimentation ou système de distribution d'énergie à borne rayonnante.
3. Caractéristique : haute intégrité, petite taille, structure compacte, fonctionnement sûr et fiable, entretien pratique, portable, etc. Comparé à la sous-station de génie civil conventionnelle, dans la même capacité, le préfabriqué La sous-station combinée n'a besoin que de 1/10 ~ 1/15 de surface au sol. Pour que les dépenses de construction soient réduites.
4.Norme : CEI1330
Conditions de travail
1. Température de l'air ambiant : -10 ℃ ~ + 40 ℃
2.Altitude : ≤1000m
3. Rayonnement solaire : ≤1000 W/m
4.Couverture de glace : ≤20 mm
5. Vitesse du vent : ≤35 m/s
6. Humidité relative : humidité relative moyenne quotidienne ≤ 95 %. Moyenne mensuelle relativehumidité≤90%.Pression relative moyenne quotidienne de vapeur d'eau ≤ 2,2 kPa. Pression relative moyenne mensuelle de vapeur d'eau ≤ 1,8 kPa.
7. Intensité du tremblement de terre : ≤magnitude 8.
8.Applicable dans les endroits sans gaz corrosif et inflammable.
Remarque : Des produits personnalisés sont disponibles.
Types de sens
| Y | B | M | 22 | - | 12 | / | 0.4 |
| Type préfabriqué | Sous-station | Structure | Numéro de conception | Tension nominale côté haute tension | Tension nominale côté basse tension |
