XGN

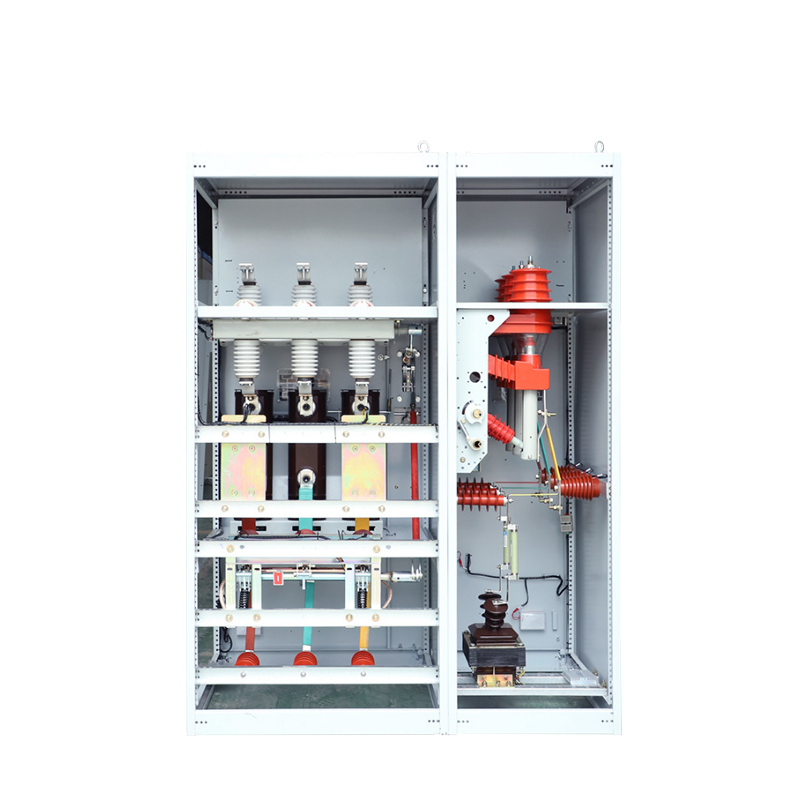

Le commutateur fermé fermé par le métal fixe HXGN-12 (ci-après dénommé l'armoire de grille d'anneau \")) est un convertisseur alternatif triphasé avec une tension nominale de 10 kV et une puissance nominale de 50/60Hz.
État de disponibilité:
Quantité:

1

Aperçu

Unité principale de bague isolée à gaz SF6 (RMU / C-GIS):

Bague sécurisée / plus RMR Type SF6 Bague isolée à gaz L'unité principale est l'intégration d'une armoire de remplissage SF6 qui se rassemblent avec des lbs, VCB, FUSE, ES, DS, etc.

Par l'intégration parfaite du type stationnaire et de l'expansion flexible, Type RMR Type SF6 Isolant-isolant à gaz Compact Fermer le commutateur de commutation métallique (anneau

Unité principale) avec l'adoption de la conception modulaire, convient au nœud d'utilisateur final ou de réseau, entre-temps répond à l'exigence de toutes sortes de

Sous-stations de transformation de type armoire Sous-stations de commutation et armoires de branche de câble. Les caractères sur sa structure compacte, sa sécurité et

fiabilité, longévité et entretien libre.

Ce produit est conforme aux normes IEC60420, GB / T11022, GB3804, GB3906.

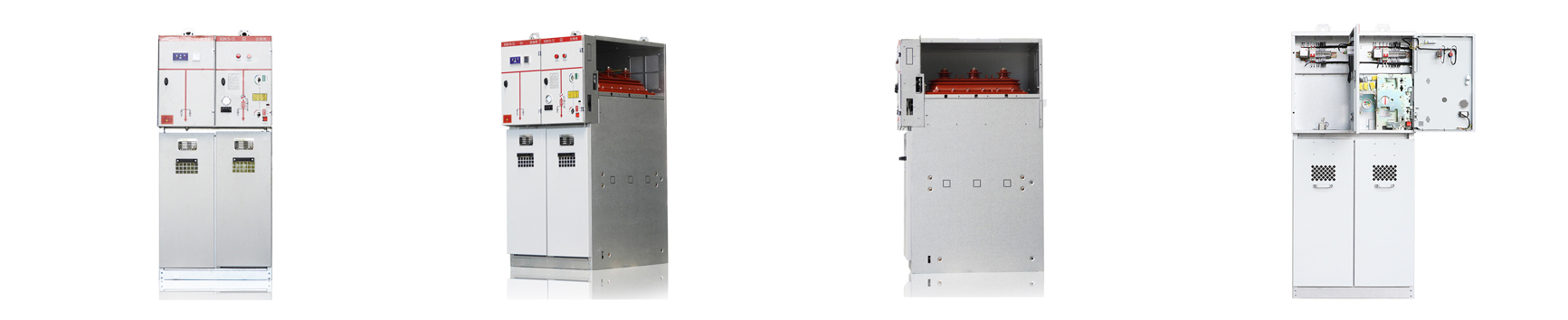

11

Conditions de travail

Température ambiante

Température maximale + 45 ° C

Température minimale -45 ° C

Niveau d'humidité

Humidité moyenne comparative maximale

Moyenne quotidienne ≤95%

Moyenne mensuelle ≤90%

Altitude 3000 m

Niveau de capacité sismique 8

Test de submersion d'eau

Résistance à l'eau de 4 heures à une pression de 0,3 bar et de tension de 12 kV.

Degré de protection

Corps électrifié scellé IP67

Tube de fusible IP67

Enceinte métallique IP4X


Barre d'affaires

Busbar à terre interne 150 mm2Cu

Épaisseur de la bague d'isolation 12,0 mm

Le diamètre de la barre d'état étanche et isolé 25,0 mm

Types de signification

X G N 15 - 12 F () r
Mode boîtel Fixé intérieur Concevoir un numéro de séquence Tension nominale (kv) Interrupteur de l'opérateur


Plaque de zinc en aluminium de haute qualité

Matériau épaissi, coque solide et durabe


13224920738 _ 1255144166

Structure mécanique haute résistance

Rendre les produits plus sûrs d'exploitation est plus fiable et pratique opérationnel

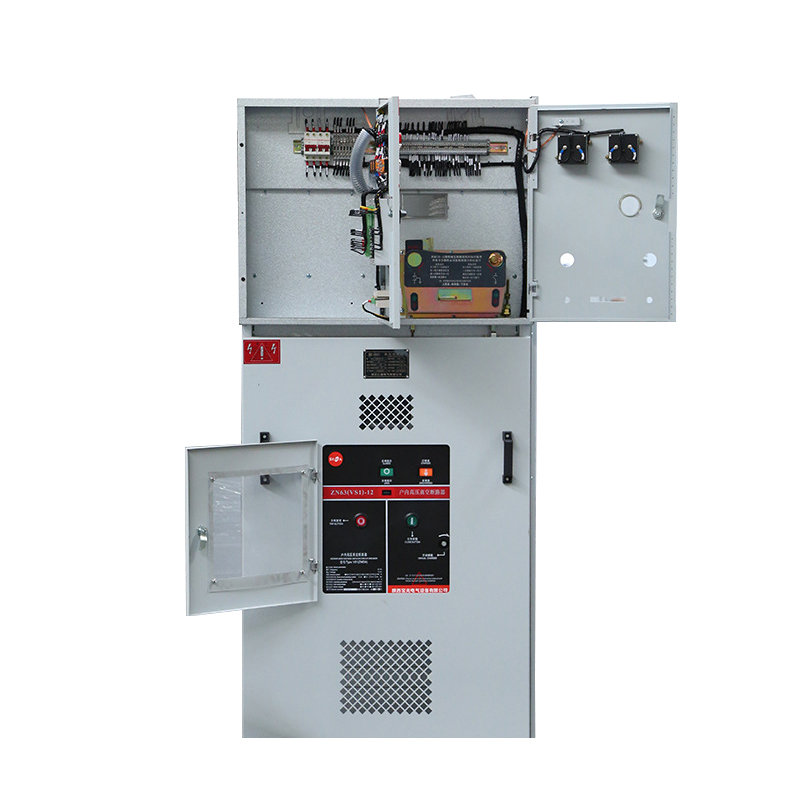

7307818714_360076178

Transformateur de tension

Perfusion en résine époxy, bonne isolation, boulons pour la mise à la terre, plus précis

Xhgn15 1 (1)

Composants

Adoptez un processus de production élevé élevé, chaque grande marque célèbre composants de la marque SEIKO Efficacité de production supérieure et plus stable

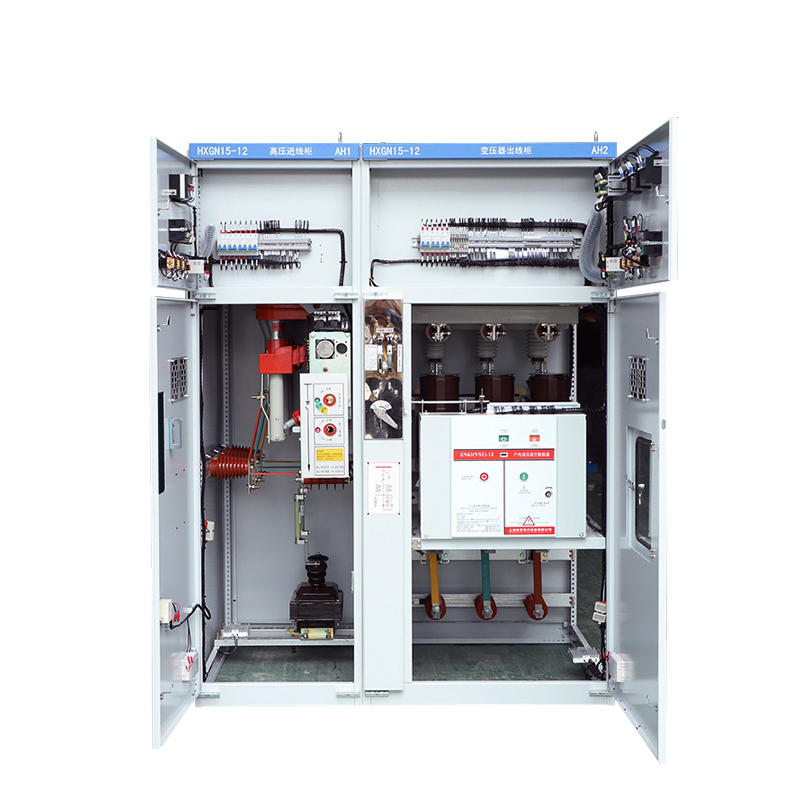

Hxgn15 2 (1)

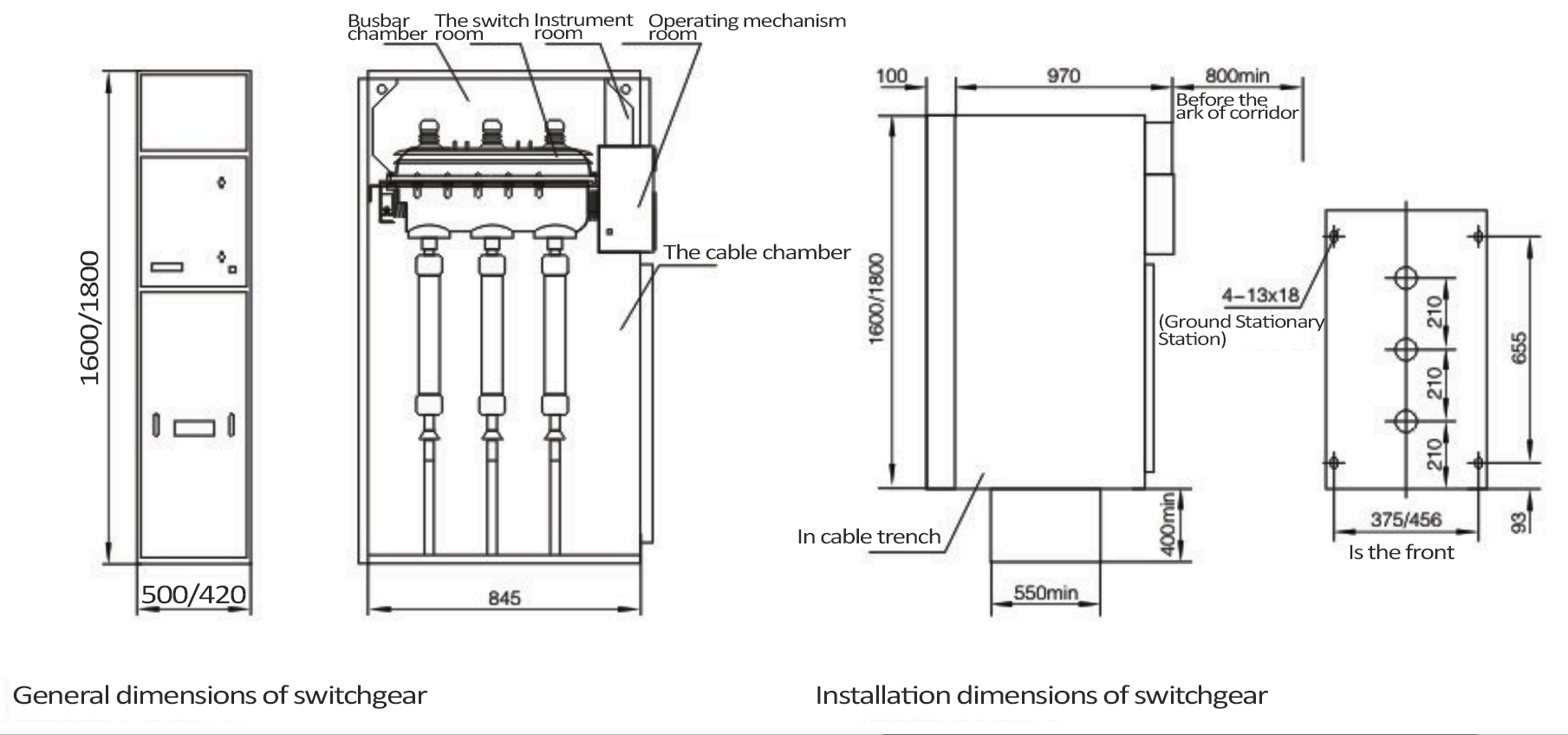

Taille du produit

图纸


Paramètres techniques principaux

Sr.TeneurUnitélue
1Tension nominalekv12
2Courant nominalA630/1250/1600/2000/2500/3150
3Fréquence nominaleHz50/60
4Tension de fréquence résistant à LMINPHMSE, mis à la terrekv42
Fracture isoléekv48
5Lightning Impulse Tension de résistance (pic)Phase, mise à la terrekv75
Fracture isoléekv85
6Main Busbar Current CurrentA630/1250/1600/2000/2500/3150
7Branche Busbar Note CurrentA630/1250/1600/2000/2500/3150
8Courant de rupture de shortciricuit nominalka20/25/31.5 / 40
9Courant de résistance au courant de courte durée (4s)ka20/25/31.5 / 40
10Courant de résistance au pic classéka50/63/80/100
11Courant de court-circuit cotéka50/63/80/100
12Aux. Tension de fréquence de la fréquence de circuit en LMINV2000
13Degré de protectionIpIp2x
14Tension nominale d'AUX. circuit de contrôleVAv ou DC 110/220 AC 110 / DC 220
