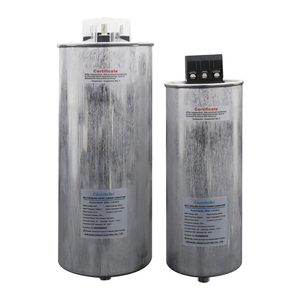

Condensateur de puissance Condensateur de correction du facteur de puissance

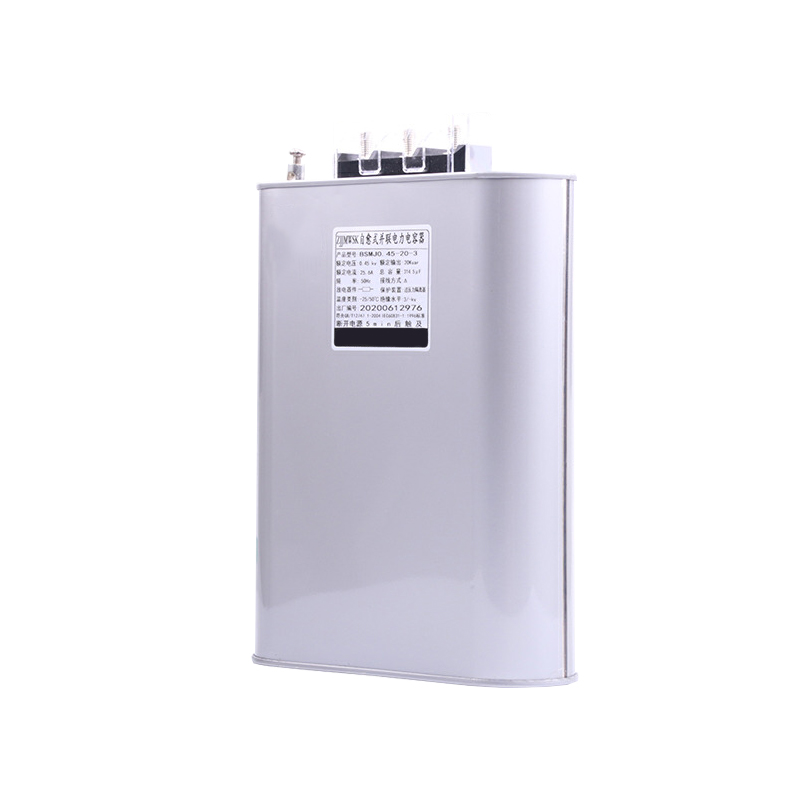

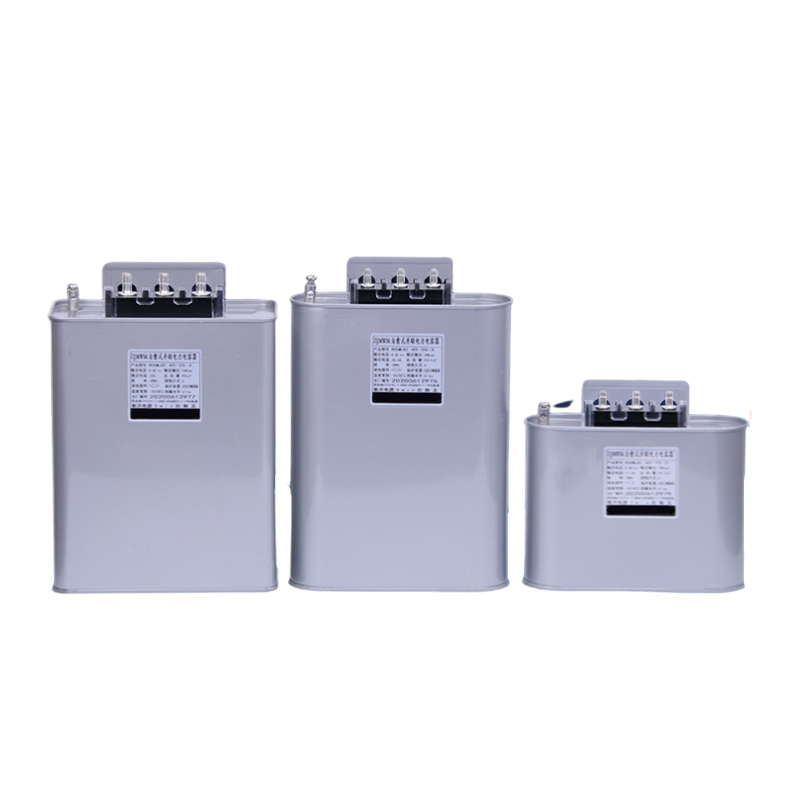

Le condensateur shunt basse tension auto-cicatrisant convient au système d'alimentation 50 Hz ou 60 Hz, utilisant un film métallisé en polypropylène comme matériau moyen, d'excellentes performances d'auto-cicatrisation, une résistance à l'auto-décharge et un dispositif de sécurité intégrés, peuvent être déconnectés en temps opportun de l'alimentation pour assurer la sécurité, principalement utilisés pour améliorer le facteur de puissance, réduire la perte de puissance réactive, améliorer la qualité de la tension.


Tension nominale:	230 V 400 V 690v
Condensateur nominal:	5 Kvars 10 Kvars 15 Kvars 20 Kvars 25 Kvars 30 Kvars 40 Kvars 50 Kvars
État de disponibilité:



enquête

Modèle:
Bsmj
Marque de produit:
Giantele
code produit:
ZG100021
Tension nominale:
230V/400V/690V
Fréquence nominale:
50Hz / 60Hz
Capacité nominale:
5、10、15、20、25、30、40、50kvar
Vérification de la conformité:
PVOC/SONCAPISABS/COC/COI/CRCC/GCC
Standard:
CEI 60831-1
Taper:
Type sec
Phase:
3 phases

Aperçu

Le condensateur de puissance est conçu pour les systèmes d'alimentation CA 50 Hz/60 Hz. Il améliore la stabilité du réseau, réduit le gaspillage d’énergie et garantit un fonctionnement fluide pour les utilisateurs industriels et commerciaux. Cette unité fournit une compensation fiable de la puissance réactive pour améliorer l’efficacité énergétique globale et réduire les pertes inutiles de puissance réactive. Il est conforme aux normes strictes IEC60831-1:2002 et offre donc des performances cohérentes et sûres dans diverses applications basse tension. Sa conception compacte et sa structure durable le rendent également facile à installer et à entretenir pour une utilisation à long terme.

Conditions de fonctionnement

La température ambiante varie de -25°C à +50°C pour un fonctionnement stable.
L'humidité relative est ≤50 % à 40°C et ≤90 % à 20°C.
L'altitude ne doit pas dépasser 2 000 m dans de bonnes conditions de ventilation.
Évitez les gaz nocifs, les poussières conductrices et les vibrations mécaniques sévères.

Caractéristiques du produit

Compatibilité basse tension :

Ce condensateur de puissance basse tension fonctionne en toute sécurité sous une tension nominale de 1 kV pour les réseaux basse tension.

Optimisation du facteur de puissance :

Il offre une correction efficace du facteur de puissance (PFC) pour réduire les coûts énergétiques et améliorer la qualité de la tension.

Film importé haut de gamme :

Le film en polypropylène importé garantit une petite taille, de faibles pertes et des performances fiables à long terme.

Forte adaptabilité environnementale :

Il résiste facilement aux températures élevées et aux fluctuations de tension importantes.

Étanchéité et câblage sécurisés :

De nouveaux équipements d’étanchéité et des bornes uniques garantissent des connexions sûres et pratiques.

Boîtier anticorrosion durable :

La coque métallique anticorrosion est robuste, élégante et ne nécessite aucune peinture supplémentaire.

Paramètres techniques de l'équipement principal

NON.	Caractéristiques	Tension nominale KV	Capacité nominale Kvar	Fréquence nominale Hz	Capacité nominale HF	Courant nominal a	Hauteur de coquille	N ° de dessin
1	BSMJ0.4-5-3	0.4	5	50	99.5	7.2	115	A
2	BSMJ0.4-10-3	0.4	10	50	199	14.4	125	A
3	BSMJ0.4-15-3	0.4	15	50	298.5	21.6	180	A
4	BSMJ0.4-20-3	0.4	20	50	398	28.8	210	A
5	BSMJ0.4-25-3	0.4	25	50	497.5	36	240	A
6	BSMJ0.4-30-3	0.4	30	50	597	43.2	210	B
7	BSMJ0.4-40-3	0.4	40	50	796	57.6	250	B
8	BSMJ0.4-50-3	0.4	50	50	995	72	300	B
9	BSMJ0.45-5-3	0.45	5	50	78.65	6.4	115	A
10	BSMJ0.45-10-3	0.45	10	50	157.3	12.8	125	A
11	BSMJ0.45-15-3	0.45	15	50	235.95	19.2	180	A
12	BSMJ0.45-20-3	0.45	20	50	314.6	25.6	210	A
13	BSMJ0.45-25-3	0.45	25	50	393.25	32	240	A
14	BSMJ0.45-30-3	0.45	30	50	471.9	38.4	210	B
15	BSMJ0.45-40-3	0.45	40	50	629.2	51.3	250	B
16	BSMJ0.45-50-3	0.45	50	50	786.5	64	300	B
17	BSMJ0.48-5-3	0.48	5	50	69.1	6	125	A
18	BSMJ0.48-10-3	0.48	10	50	138.2	12	125	A
19	BSMJ0.48-15-3	0.48	15	50	207.3	18	210	A
20	BSMJ0.48-20-3	0.48	20	50	276.4	24	210	A
21	BSMJ0.48-25-3	0.48	25	50	345.5	30	210	B
22	BSMJ0.48-30-3	0.48	30	50	414.6	36	250	B
23	BSMJ0.48-40-3	0.48	40	50	552.8	48	300	B
24	BSMJ0.48-50-3	0.48	50	50	691	60	300	B
25	BSMJ0.525-5-3	0.525	5	50	57.7	5.5	115	A
26	BSMJ0.525-10-3	0.525	10	50	115.5	11	125	A
27	BSMJ0.525-15-3	0.525	15	50	173.3	16.5	180	A
28	BSMJ0.525-20-3	0.525	20	50	231	22	210	A
29	BSMJ0.525-25-3	0.525	25	50	288.9	27.5	210	B
30	BSMJ0.525-30-3	0.525	30	50	346.6	33	210	B
31	BSMJ0.525-40-3	0.525	40	50	462.2	44	250	B
32	BSMJ0.525-50-3	0.525	50	50	577.7	55	300	B
33	BSMJ0.69-20-3	0.69	20	50	134	16.7	240	A
34	BSMJ0.69-30-3	0.69	30	50	200.7	25.1	250	B
35	BSMJ0.25-5-3YN	0.25	5	50	254.5	6.7	115	A
36	BSMJ025-10-3YN	0.25	10	50	509	13.3	180	A
37	BSMJ025-15-3YN	0.25	15	50	763.5	20	240	A
38	BSMJ0.25-20-3YN	0.25	20	50	1018	26.7	210	B
39	BSMJ0.25-25-3YN	0.25	25	50	1275	33.3	250	B
40	BSMJ0.25-30-3YN	0.25	30	50	1527	40	300	B
