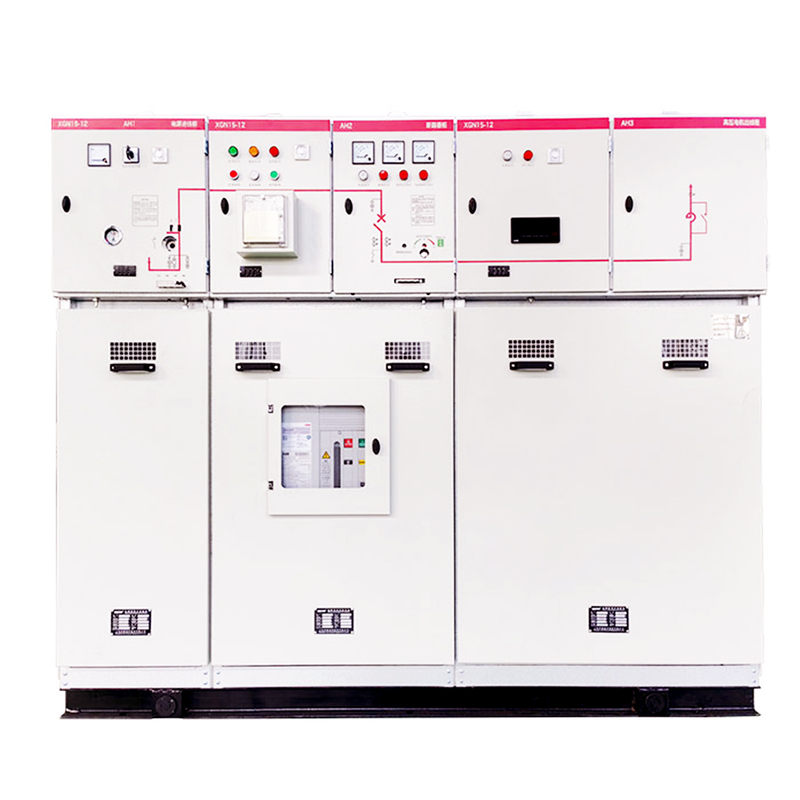

Appareillage de commutation à anneau fermé fixe 35 kV pour la distribution

L'appareillage de commutation à anneau fermé fixe pour la distribution (ci-après dénommé « unité principale en anneau ») est un appareillage de commutation haute tension spécialement conçu pour les systèmes de distribution d'énergie de 12 kV. Il joue un rôle essentiel dans le contrôle et la protection des réseaux de distribution, garantissant un approvisionnement électrique fiable dans diverses applications. Cet équipement présente une conception fixe avec une structure compacte, ce qui le rend adapté aux installations intérieures et extérieures. L'unité principale en anneau met l'accent sur la facilité d'utilisation tout en intégrant des mécanismes de sécurité avancés, notamment des verrouillages et des poignées verrouillables, pour améliorer la sécurité de l'utilisateur. Sa grande fiabilité et son efficacité le rendent idéal pour les systèmes de distribution électrique modernes.
Courant nominal:
État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • XGN15-12

  • Giantele

  • 12kV

  • 125A/630A

  • 50 Hz/60 Hz

  • Trois

Aperçu

L'appareillage de commutation à anneau fermé fixe, communément appelé unité principale en anneau (RMU), est un appareillage de commutation haute tension conçu spécifiquement pour les systèmes de distribution d'énergie de 12 kV. Il joue un rôle essentiel dans le contrôle et la protection des réseaux de distribution, garantissant un approvisionnement électrique fiable pour diverses applications. Avec sa conception compacte et fixe, cet équipement convient aussi bien aux installations intérieures qu'extérieures, ce qui le rend polyvalent pour différents environnements. L'unité principale en anneau XGN15-12 illustre une sécurité et une fiabilité élevées, équipée de fonctionnalités opérationnelles avancées qui améliorent l'expérience utilisateur et les performances du système.


Principales caractéristiques et avantages

Conversion à haute efficacité

  • Utilise la dernière technologie électronique de puissance pour obtenir une conversion de puissance à haut rendement, réduisant les pertes d'énergie et améliorant l'efficacité globale du système.

  • Prend en charge une large gamme de tensions d'entrée pour s'adapter aux différents environnements de réseau, garantissant un fonctionnement efficace dans diverses conditions.

Surveillance et gestion intelligentes

  • Module de surveillance intelligent intégré qui surveille l'état de fonctionnement du système d'alimentation en temps réel, y compris les paramètres clés tels que la tension, le courant et la température.

  • Équipé de capacités de surveillance et de gestion à distance, s'interfaçant avec des systèmes de niveau supérieur ou des plates-formes cloud via des interfaces de communication telles que RS485 et Ethernet, facilitant la gestion centralisée et le diagnostic des pannes.

Conception modulaire

  • Adopte une conception modulaire où chaque module fonctionnel peut être remplacé et entretenu indépendamment, facilitant l'expansion et les mises à niveau du système, améliorant ainsi la flexibilité et la maintenabilité du système.

  • Prend en charge la fonctionnalité remplaçable à chaud, garantissant une alimentation électrique ininterrompue pendant la maintenance, améliorant ainsi la fiabilité du système.

Haute fiabilité et stabilité

  • Mécanismes de protection complets, y compris une protection contre les surtensions, les surintensités, les courts-circuits et les surchauffes, garantissant la sécurité du système et des charges.

  • Conception redondante avec double sauvegarde pour les composants critiques, améliorant la fiabilité et la stabilité du système, garantissant un fonctionnement ininterrompu dans les applications critiques.

Économie d'énergie et protection de l'environnement

  • Stratégies efficaces de gestion de l’énergie pour réduire la consommation d’énergie et les émissions de carbone, respecter les normes environnementales vertes et promouvoir le développement durable.

  • Prend en charge l'intégration de sources d'énergie renouvelables (telles que l'énergie solaire et éolienne), permettant un approvisionnement multi-énergies et améliorant encore l'efficacité énergétique du système.

Interface conviviale

  • Équipé d'une interface conviviale, prenant en charge le fonctionnement de l'écran tactile, avec une interface simple et claire pour une utilisation facile, améliorant l'expérience utilisateur.

  • Fournit un support multilingue pour répondre aux besoins des utilisateurs de différentes régions, augmentant ainsi l'adaptabilité globale du système.

Large gamme d'applications

  • Convient à divers scénarios d'application tels que les centres de données, les stations de base de communication, l'automatisation industrielle et les bâtiments intelligents, répondant aux besoins en énergie de différents domaines.

  • Capacités de configuration et d'extension flexibles, permettant une conception personnalisée en fonction des exigences du client, offrant des solutions d'alimentation optimales.


Conclusion

En conclusion, l'appareillage de commutation à anneau fermé fixe, en particulier l'unité principale en anneau XGN15-12, est un composant essentiel des systèmes de distribution électrique modernes. Sa conception robuste, sa haute fiabilité et ses fonctionnalités de sécurité avancées en font un choix idéal pour gérer l'électricité moyenne tension dans diverses applications. Qu'il soit utilisé dans les réseaux de services publics ou dans les environnements industriels, cet appareillage sous enveloppe métallique améliore l'efficacité et la sécurité des réseaux d'alimentation électrique, contribuant ainsi à la gestion durable de l'énergie et à l'excellence opérationnelle. Pour plus d'informations, vous pouvez explorer des ressources supplémentaires sur les avantages et les applications des appareillages en anneau.

Paramètres techniques de l'équipement principal

NON.ArticleUnitéParamètre technique
1Tension nominalekV12
2Courant nominalA

630

125

3Courant nominal de création de court-circuit (crête)kA50
4Courant nominal de coupure de court-circuit (appareillage de commutation)kA31.5
5Courant de coupure de charge actif nominalA630
6Courant thermostable 3SkA630
7Courant stable dynamique nominal (crête)kA50
8Tension de tenue à la fréquence industrielle IminkV42(Fracture, 48)
9Tension de tenue aux chocs de foudrekV75(Fracture, 85)
10Durée de vie mécaniqueTime5000
11Courant de transfert nominalA1700
12Mode de fonctionnement
Manuel ou électrique
13Classe de protection
IP2X

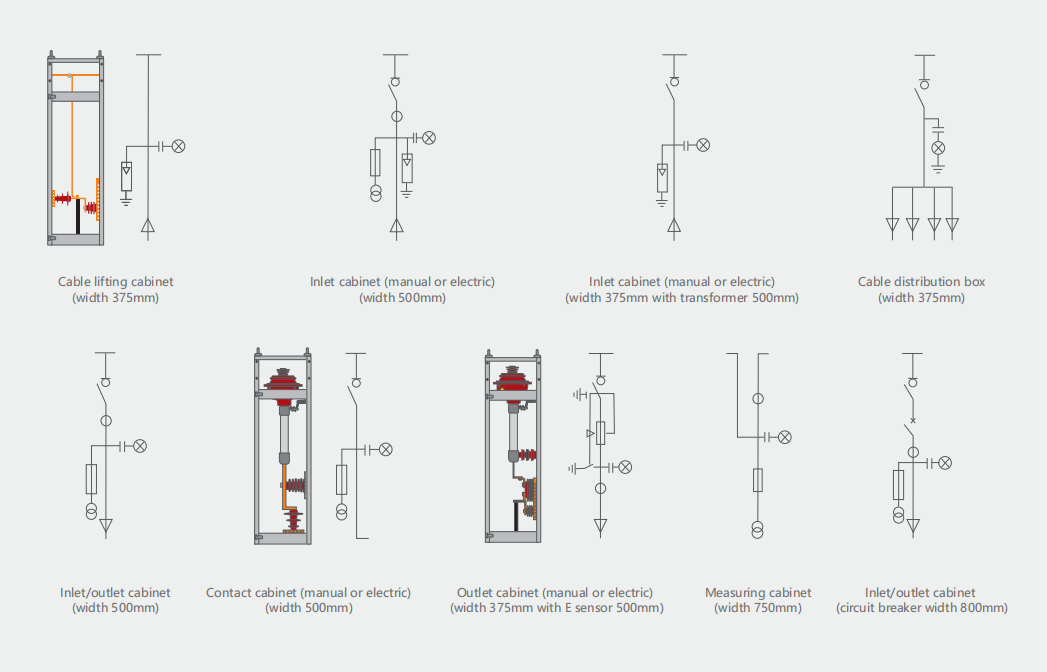

Schéma à circuit unique

1

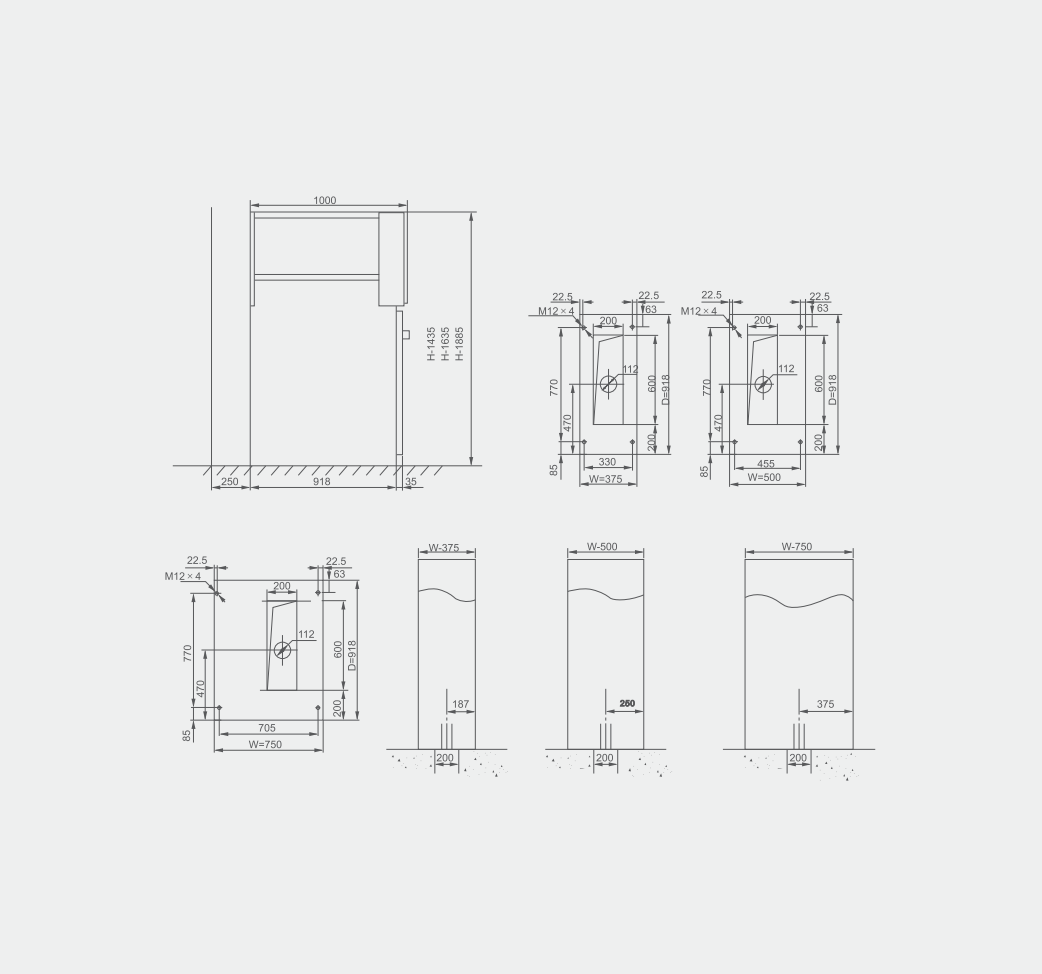

Dimension de montage du contour

2
