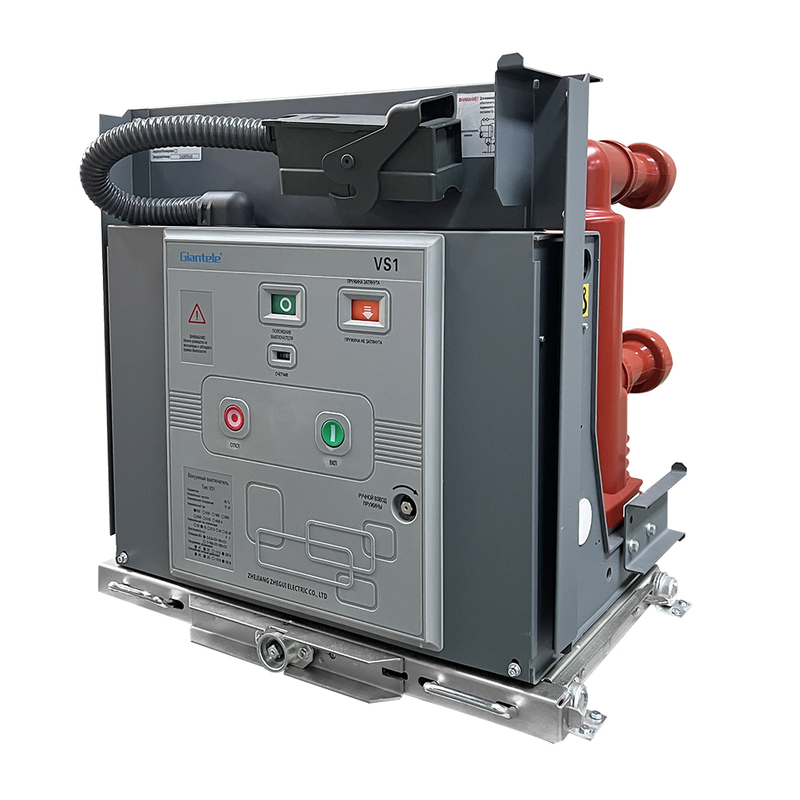

Disjoncteur à vide intérieur VS1

Le disjoncteur à vide intérieur VS1, conçu pour les systèmes électriques 12kV, est un composant essentiel pour les applications intérieures. Ce disjoncteur est largement utilisé dans divers contextes, notamment les réseaux électriques, les opérations industrielles et minières, les installations de production d'électricité et les sous-stations. Il joue un rôle crucial dans la gestion et la sauvegarde des infrastructures électriques telles que les câbles, les lignes aériennes, les stations de distribution, les moteurs, les transformateurs, les générateurs et les condensateurs.

Quantité:
Tension nominale:	6kV 12kV 24kV 35kV
Taux actuel:	12kV
État de disponibilité:





enquête Ajouter au panier

Modèle:
VS1
Marque de produit:
Giantele
Tension nominale:
12kV
Courant nominal:
630A-4000A
Fréquence nominale:
50Hz
Moq:
1 pièces
Phase:
Trois

Aperçu

Conditions environnementales

État de service normal

Température ambiante Température maximale : +40°C Température minimale : -25°C
Humidité ambiante Humidité relative moyenne quotidienne : ≤95 % Humidité relative moyenne mensuelle : ≤ 90 %
Altitude : Pas plus de 1000m L'intensité du séisme il ne faisait pas plus de 8 degrés
Le lieu d'utilisation est exempt de gouttes d'eau, de danger inflammable et explosif, de produits chimiques gaz corrosif et vibrations violentes

Conditions de service particulières

Pour des conditions d'utilisation particulières, le fabricant et l'utilisateur doivent négocier et parvenir à un consensus pour fournir une conception et une fourniture spéciales ;
Les conditions particulières d'utilisation sont :
① L'altitude au-dessus de 1000m ;
②Lieux présentant un risque de condensation dans des conditions climatiques à forte humidité ou avec une forte mutation d'humidité.

Caractéristiques du produit

Performances efficaces d'extinction d'arc : Intègre une technologie de pointe d’extinction d’arc sous vide pour interrompre rapidement les courants de défaut, atténuant ainsi considérablement l’impact thermique et électromagnétique sur l’équipement.
Performance d'isolation supérieure : L'utilisation de matériaux isolants de qualité supérieure et une conception sophistiquée garantissent des performances d'isolation exceptionnelles, même dans des conditions de haute tension, évitant ainsi les défauts électriques.
Durabilité et faible entretien : La conception de la chambre de trempe d'arc sous vide minimise les besoins de maintenance tout en offrant une durée de vie mécanique supérieure à 100 000 opérations, garantissant des performances durables.
Conception compacte et polyvalente : Sa structure compacte associée à des options d'installation polyvalentes permet un placement flexible dans divers environnements, répondant à un large éventail de besoins des utilisateurs.
Capacités de contrôle intelligent : Propose des unités de contrôle intelligentes en option pour la gestion à distance, la surveillance de l'état en temps réel et le diagnostic des pannes, améliorant ainsi l'intelligence opérationnelle des réseaux électriques.
Adaptabilité environnementale robuste : Conçu pour résister à divers défis environnementaux, notamment les températures extrêmes, l'humidité et les vibrations, garantissant un fonctionnement fiable dans des conditions défavorables.
Efficacité énergétique et respect de l'environnement : Le mécanisme d'extinction d'arc à haut rendement du disjoncteur et sa conception économe en énergie contribuent à réduire la consommation du système électrique et les coûts d'exploitation, soutenant ainsi les objectifs de développement durable.

Données techniques

NON.	Projet	Unité	Valeur numérique
1	Tension nominale	kV	12
2	Tension de tenue à fréquence industrielle de courte durée nominale (1 min)		42
3	Tension nominale de tolérance aux chocs de foudre (crête)		75
4	Fréquence nominale	Hz	50
5	Courant nominal	A	630 1250	630 1250 1600 2000 2500 3150	1250 1600 2000 2500 3150 4000
6	Courant assigné de coupure en court-circuit	kA	20/25	31.5	40
7	Courant de tenue de courte durée nominal		20/25	31.5	40
8	Durée nominale de court-circuit	S	4
9	Courant nominal de crête tolérable	kA	50/63	80	100
10	Courant nominal de fermeture en court-circuit		50/63	80	100
11	Tension de tenue à fréquence industrielle du circuit secondaire (1 min)	V	2000
12	Noté péchéCourant de coupure du groupe de condensateurs gle/dos à dos	A	630/400(800/400 pour 40kA)
13	Courant d'appel nominal à la mise sous tension de la batterie de condensateurs	kA	12,5 (fréquence ne dépassant pas 100 Hz)
14	Temps de commutation (tension nominale)	MS	≤50
15	Temps de fermeture (tension nominale)		≤60
16	Durée de vie mécanique	Time	20000
17	Temps de coupure du courant nominal (durée de vie électrique)		20000
18	Nombre de coupures du courant nominal de court-circuit		50(40kA≤30)
19	Les contacts cinématiques et statiques permettent une usure accumulée de l'épaisseur	mm	3
20	Tension de fonctionnement nominale de fermeture	V	AC110/220 DC110/220
21	Tension assignée de fonctionnement de commutation
22	Tension nominale du moteur de stockage d'énergie
23	Puissance nominale du moteur de stockage d'énergie	W	70
24	Temps de stockage d'énergie	S	≤10
25	Distance d'ouverture des contacts	mm	11 ± 1
26	Surcourse		3,5 ± 0,5
27	Temps de rebond à la fermeture du contact	MS	≤2(40kA≤3)
28	La commutation et la fermeture triphasées sont différentes		≤2
29	Vitesse moyenne d'ouverture	MS	1,1 ± 0,2
30	Vitesse moyenne de fermeture		0,6 ± 0,2
31	Résistance du circuit principal (fixe/manuelle)	μΩ	≤45/60(630A)≤40/55(1250A) ≤30/50(1600-2000A)≤25/35(Plus de 2500A)
32	Pression de contact de fermeture du contact	N	2000 ± 200 (20 kA) 2400 ± 200 (25 kA) 3 100 ± 200 (31,5 kA) 4 250 ± 250 (40 kA)
33	Séquence de fonctionnement nominale		Ouverture -0,3 s (18OS) - Ouverture et fermeture 180S-Ouverture et fermeture
