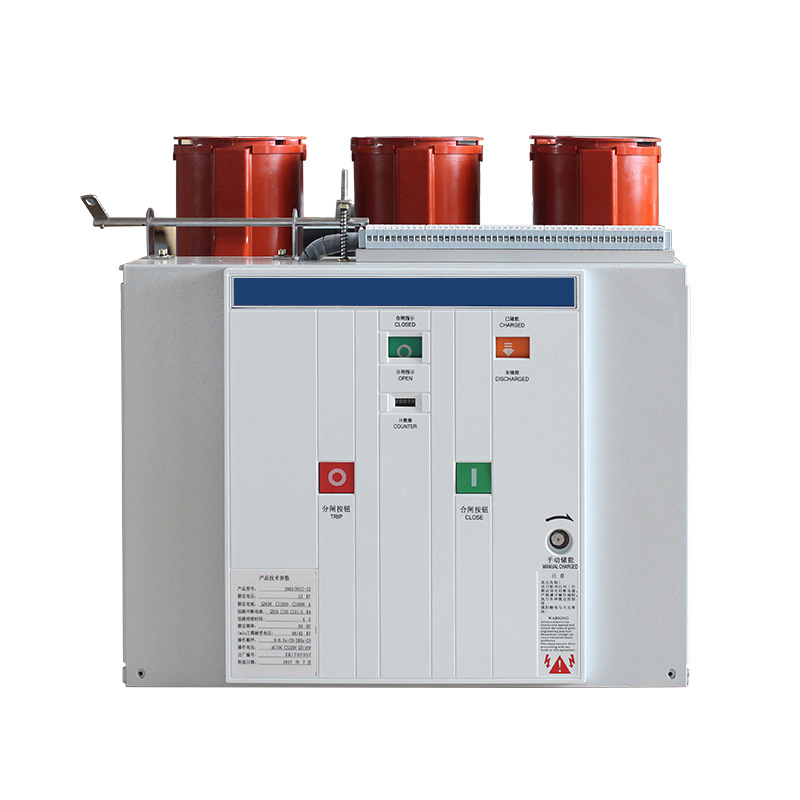

Disjoncteur sous vide à joint latéral moyenne tension 630A 1250A

Phase: Trois



Certificat: ISO CCC IEC



Type: Joint fixe, aimant permanent, joint latéral, pôle



VIE MÉCANIQUE: 20000 fois

Tension nominale:
Courant nominal:
Fréquence nominale:
État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Vs1 (zn63)

  • Zhegui Electric

  • jusqu'à 12 kV

  • 50 / 60Hz

  • 1 pièce

  • Offert

  • jusqu'à 2500a

1

Aperçu

Le disjoncteur à vide VS1-12 (ZN63A) à haute tension intérieure est une commutation haute tension haute tension d'intérieur AC 50 Hz en trois phases avec une tension nominale de 7,2-12kv. Le disjoncteur rencontre les exigences de la norme nationale de la Chine GB1984-2003 \"CA secteur haute tension disjoncteur \", JB3855-1996 \"3,6 ~ 40,5 kV Indoor AC disjoncteur de circuit à haute tension d'intérieur \", D1403-91 \"10-35 KV Indoor haute tension Vacez-circuit Disjoncteur de commande Ordonnance de conditions techniques \"et pertinence IEC60694. Normes IEC62271-100, et a une fonction de verrouillage fiable.

Le disjoncteur à vide à haute tension intérieure VS1-12 (ZN63A) peut être utilisé fréquemment et a la capacité de la rupture multiple et de recliquer rapidement.

VS1-12 (ZN63A) Le disjoncteur à vide intérieure haute tension est conçu comme une structure distincte à l'avant et à l'arrière, qui peut être utilisée comme une unité d'installation fixe ou comme une main à main séparée avec une voiture de châssis.


11

Conditions de travail

1.Ammètre de température: - 15ºC-40ºC (moyenne quotidienne ≤35ºC)

2. Humidité environnementale: humidité relative moyenne quotidienne S95%

Humidité relative de 3. Monthly moyenne ≤90%

4.Titude: ≤1000m

5.Utilisation de l'environnement: pas de gouttes, d'incendie, d'explosion, de pollution grave, de corrosion chimique et de vibrations violentes

6. Intensité sursismique: ≤8 degrés

7.Si le client dévie des conditions d'utilisation normales, ils peuvent négocier avec le fabricant pour la fabrication

Types de signification

Z

N

63A

-

12

/

()

-

()

circuit d'aspirateur

briseur

Intérieur

Code de conception

(\"A \" pour être un type à dessiner)

Tension nominale

(kv)

Courant nominal

(kv)

Court-circuit nominal

rupture de courant

(kv)








Contact de prune de cuivre

Il présente les avantages de la résistance à l'arc et de la stabilité thermique, etc.

主图 -05

Isolation de fausse

Moulage intégré en résine époxy, tube d'isolation avec jupe interne et renforcement pour améliorer le niveau d'isolation et la stabilité dynamique de la capacité actuelle

电气 有限公司 产品 图 (46)

Nouveau mécanisme d'exploitation

Véritable osez montrer, l'organisation, les insertions de l'aviation choisissez strictement une nouvelle authentique, refusée de rénover

Vs1- 侧装 2 (2)

SDSADA 我 是 你 爹 SDASDFenêtre visuelle

La position de contact spécifique au produit n'est que la fenêtre pour éviter une mauvaise fonctionnement à l'aide de contacts fiables n'est que l'état de la fenêtre en un coup d'œil

气 电气 有限公司 产品 图 (44)

Vacuum Tuoe Détails

Le grand tube à vide utilisé dans le disjoncteur Zhegui est deux fois plus grand que le vide ordinaire, l'isolation externe est résistante à la corrosion et résistant à la corrosion et présente les caractéristiques de la grande capacité de rupture, de la vie longueContact et de nombreux temps de rupture admissibles

C35AEF390415B094A2660692AFEA12E




Structure du produit Dessin

1

La structure et la fonction

3

1.Micro commutateur pour la commutation entre le stockage d'énergie en place
2. Signal d'entraînement de rangement 2.Nergy
Roue de lecteur de rangement 3.Nergy
4. STOCKAGE SURGIE Pour maintenir le loquet
5. Printemps de tension de stockage de stockage
6. Stockage de l'énergie manifeste au chaud
7. Verm de transmission de stockage d'énergie
Signal d'entraînement 8.Motor
9. moteur de stockage
10. Plan de flexion
11.Rive chaîne
12. Électromagne de l'écurie
13. Electromagne de l'écluse pour verrouiller le noyau de fer
14. Share de stockage Serrergy
15.Trive arbre à cames
16.Cam
17. Signes de stockage

4

1. bloc de sortie supérieur
2. Support de support
3. Interrupteur d'aspirateur
4. Cylinde isolant
5. Basse-Outiet Block
6. Basse-support
7. Tige de traction isolée (avec disques à l'intérieur)
8. bras de manivelle de transmission
9. Printemps d'ouverture
10. Plaque de raccordement
11. bras de manivelle d'entraînement de la broche
12. Ouverture de maintenir le loquet
13. Plaque de raccordement
14. Libération d'ouverture
15. Ejecteur d'analyse manuelle
16. peut
17. Conseil de finindicator


Paramètres techniques principaux

NombreNomUnitéDonnées
1distance de contactmm11 ± 1
2Contact Overtravel
3.5 + 0.5
3fermeture et ouverture triphasées non synchronesMme≤2
4Temps de rebond de la fermeture de contactMme≤2
5Pression de contact de contact de fermetureN20ka25ka31.5KA40ka
2000 ± 2002400 ± 2003100 ± 2004750 + 250
6Vitesse d'ouverture moyenneMme0,9-1.2
7Vitesse de clôture moyenne
0.5-0.8
