Tension nominale: | |
---|---|
Courant nominal: | |
État de disponibilité: | |
HBG
Giantele
10kV / 11KV / 12KV
630A / 1250A
50 / 60Hz
1pcs
IP67
Trois
2000/5000

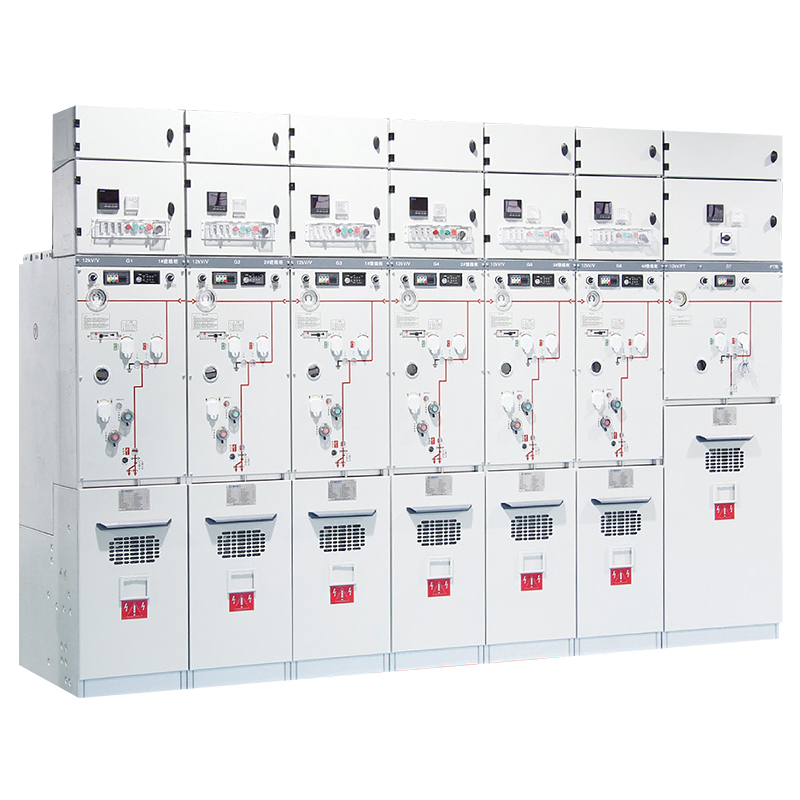

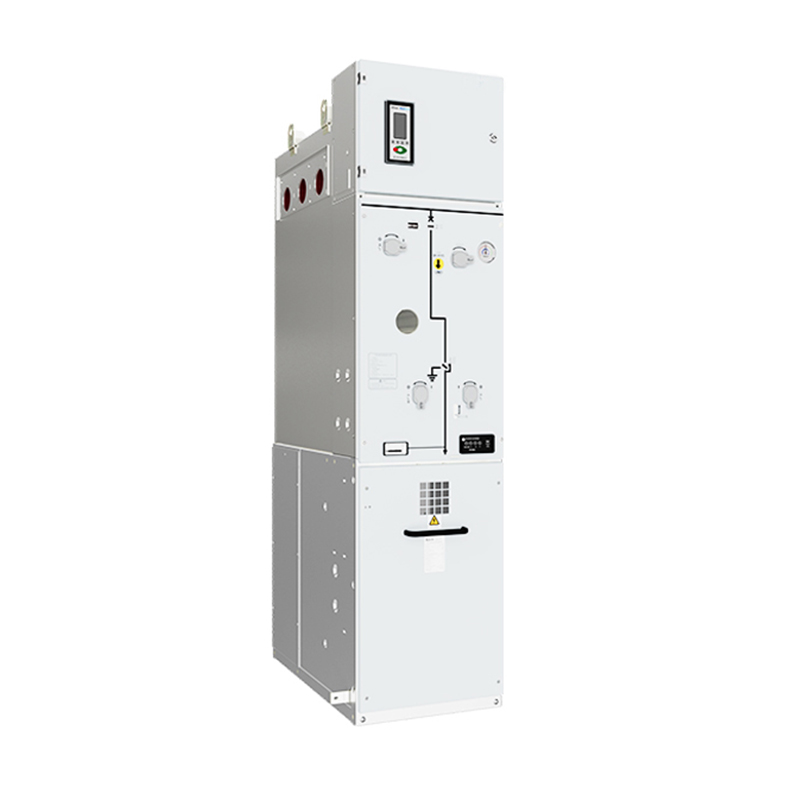

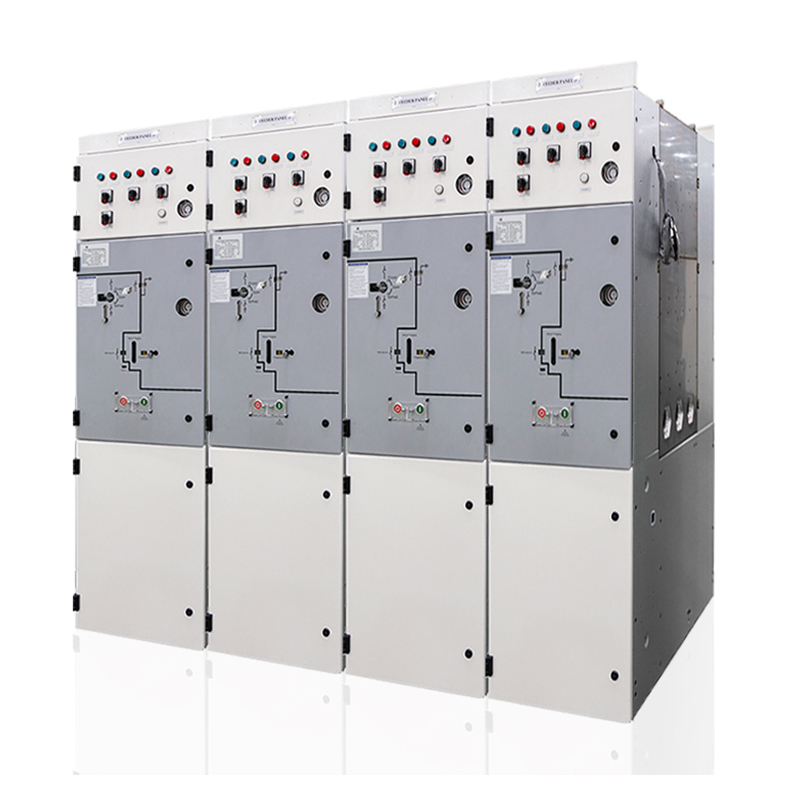

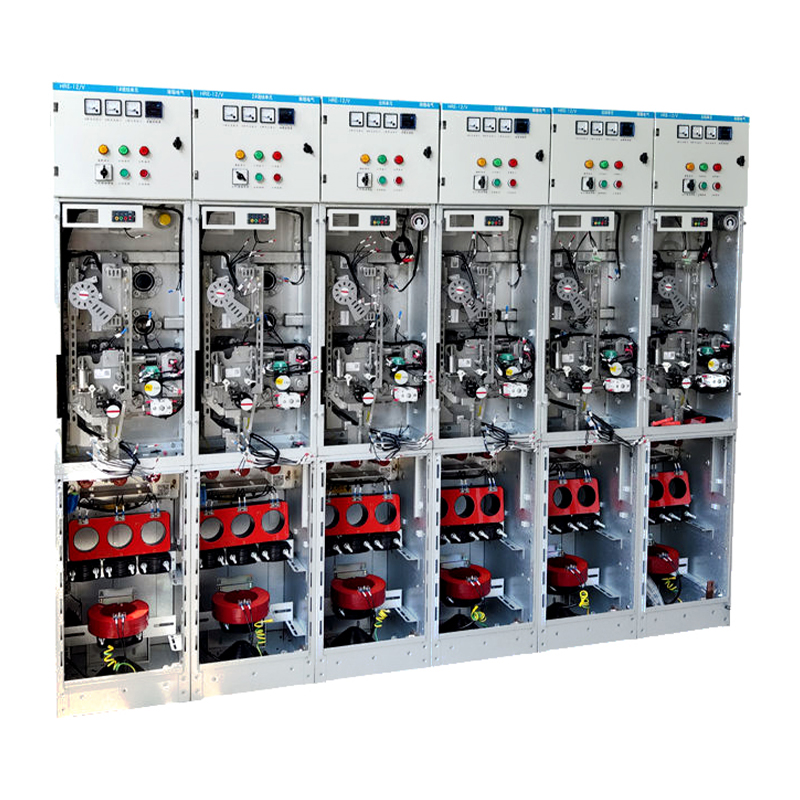

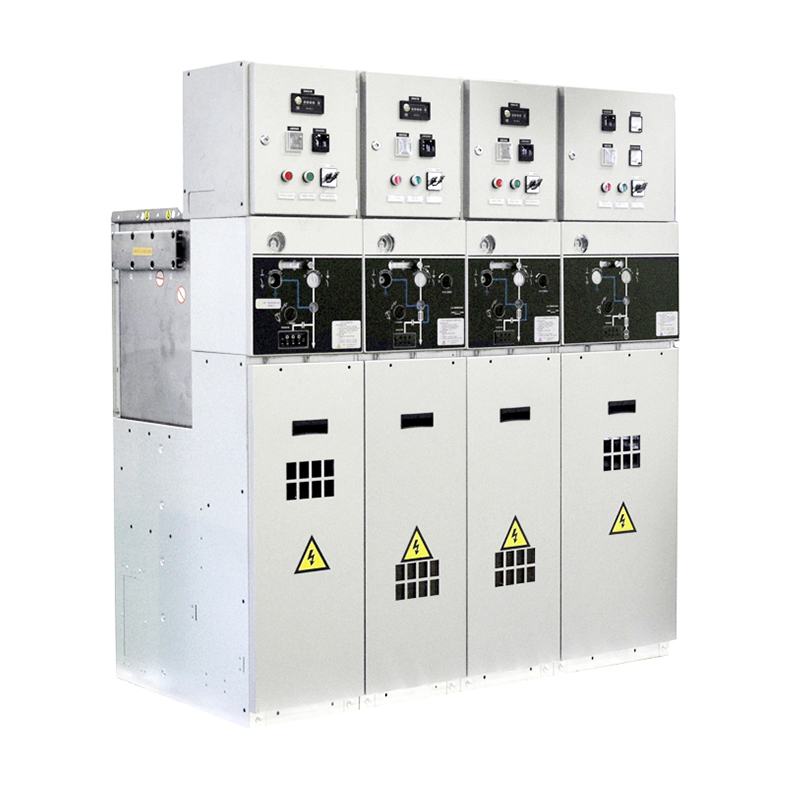

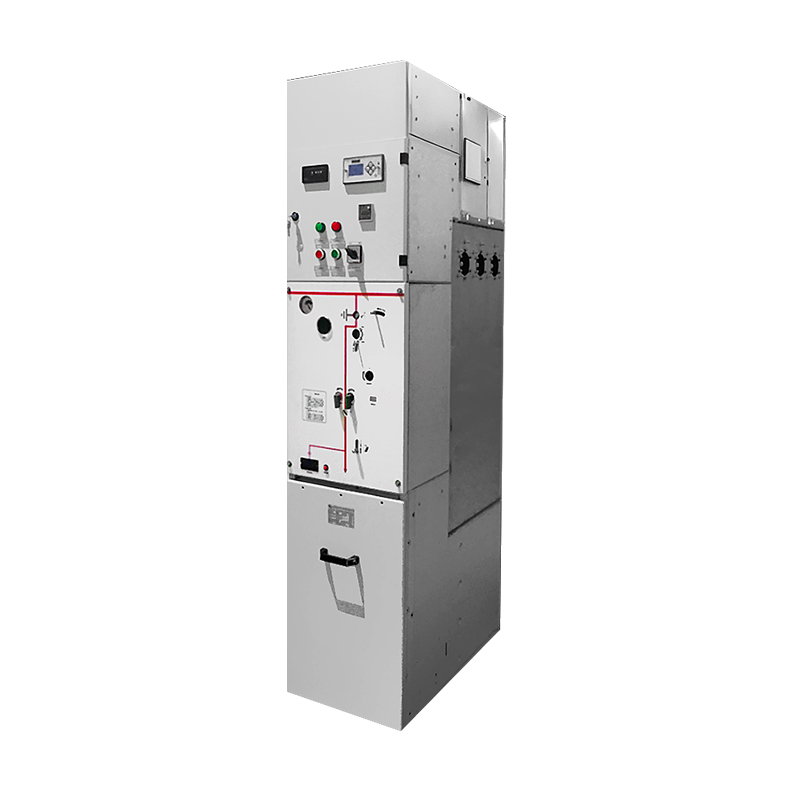

Aperçu
L'appareillage de commutation isolée d'air (AIS) utilise l' air ambiant comme milieu d'isolation principal pour les composants électriques dans les réseaux de distribution d'énergie à tension moyenne (1–52 kV). Contrairement aux systèmes isolés du gaz SF₆, l'AIS élimine de puissants gaz à effet de serre, en réduisant les empreintes de pas tout en offrant des performances robustes. Sa construction modulaire et à design ouvert assure une maintenance facile, une conformité aux mandats de décarbonisation globale (par exemple, interdictions de F-Gas) et de résilience dans des environnements difficiles.
Caractéristiques du produit
Comprend un boîtier en acier inoxydable de 2,5 mm de 2,5 mm premium avec des coutures soudées au laser pour le scellement hermétique et l'intégrité mécanique exceptionnelle.
Offre une résistance à la corrosion supérieure et une protection de l'environnement cotée IP67 contre la poussière et la pénétration de liquide.
Incorpore un diaphragme de rupture de pression pour empêcher la rupture du réservoir lors d'événements anormaux de pression du gaz.
Tous les composants vivants sont entièrement enfermés dans la chambre à gaz, assurant un fonctionnement minimisé entre la maintenance tout en conservant des dimensions compactes.
Le circuit principal intègre un interrupteur à rupture de charge à trois positions (faire, briser, terre) combiné avec un interrupteur à vide - une configuration prouvée sur le terrain optimisée pour les exigences opérationnelles modernes du réseau.
Utilise de l'air sec de classe 0 (d'origine extérieure) ou ** ≥99,99% d'azote de pureté ** par normes IEC 60085.
La fuite ne présente aucun impact environnemental et ne nécessite aucune procédure de récupération de gaz.
Emploie une philosophie de conception modulaire, permettant une configuration flexible des unités fonctionnelles via des connecteurs de barre de barre spécialisés.
Père les schémas de distribution d'électricité divers et complexes de la Chine avec une polyvalence maximale.
Le panneau de configuration dispose d'un système de verrouillage mécanique complet à cinq-safuard avec logique préinstallée.
L'adhésion stricte aux séquences opérationnelles est requise conformément aux instructions, offrant une sécurité opérationnelle inégalée et une commodité des utilisateurs.
Défi: le vieillissement SF₆ à commutation fuit le gaz toxique, violant les réglementations F-GAS (UE 517/2014) et gonflant les coûts du cycle de vie.
Rôle IS:
Élimine tous les potentiels de réchauffement climatique SF₆ → zéro (GWP) vs SF₆ (GWP = 23 500 × CO₂).
Les coûts de maintenance réduisent de 25 à 40% (pas de surveillance / récupération du gaz).
Accélère les mises à niveau de la grille avec des conceptions modulaires et optimisées dans l'espace.
Défi: des emplacements éloignés nécessitant des équipements fiables et à faible entretien résistants aux fluctuations de l'humidité / température.
Rôle IS:
Empêche la dégradation des performances dans les climats côtiers / désertiques (isolation de l'air à l'abri de la condensation).
Évite les fuites SF₆ qui déclenchent des pénalités environnementales (EPA / FERC).
Stimule la conformité ESG pour les rapports des émissions de la portée 3.
Défi: planchers d'usine poussiéreux / humide où SF₆ fuit risque d'explosions ou d'exposition toxique.
Rôle IS:
Conception zéro-toxicité → Fonctionnement sûr à proximité des travailleurs / équipements.
Résiste à la contamination (enceintes évaluées IP4X pour la poussière / eau).
Réduit les temps d'arrêt imprévus de 30% via des baies modulaires accessibles.
Défi: des mandats de durabilité stricts et une tolérance zéro pour les fuites de gaz près des serveurs.
Rôle IS:
La topologie sans SF₆ s'aligne sur les engagements de zéro nette d'entreprise (par exemple, Google / Microsoft).
Atténue les risques d'incendie / explosion de la SF₆ sous pression (critique pour la conformité à la SLA de disponibilité).
Abaisse les charges de refroidissement par rapport aux armoires SF₆ piégeant la chaleur.
Défi: atmosphères explosives ou espaces confinés où SF₆ fuit le personnel en danger.
Rôle IS:
La conception non pressurisée supprime les risques de rupture (certifié ATEX / IECEX).
Fonctionne parfaitement à -40 ° C à + 50 ° C (SF₆ s'imagine en dessous de -30 ° C).
Simplifie l'élimination (100% recyclable en acier / aluminium vs nettoyage toxique SF₆).
Aperçu
L'appareillage de commutation isolée d'air (AIS) utilise l' air ambiant comme milieu d'isolation principal pour les composants électriques dans les réseaux de distribution d'énergie à tension moyenne (1–52 kV). Contrairement aux systèmes isolés du gaz SF₆, l'AIS élimine de puissants gaz à effet de serre, en réduisant les empreintes de pas tout en offrant des performances robustes. Sa construction modulaire et à design ouvert assure une maintenance facile, une conformité aux mandats de décarbonisation globale (par exemple, interdictions de F-Gas) et de résilience dans des environnements difficiles.
Caractéristiques du produit
Comprend un boîtier en acier inoxydable de 2,5 mm de 2,5 mm premium avec des coutures soudées au laser pour le scellement hermétique et l'intégrité mécanique exceptionnelle.
Offre une résistance à la corrosion supérieure et une protection de l'environnement cotée IP67 contre la poussière et la pénétration de liquide.
Incorpore un diaphragme de rupture de pression pour empêcher la rupture du réservoir lors d'événements anormaux de pression du gaz.
Tous les composants vivants sont entièrement enfermés dans la chambre à gaz, assurant un fonctionnement minimisé entre la maintenance tout en conservant des dimensions compactes.
Le circuit principal intègre un interrupteur à rupture de charge à trois positions (faire, briser, terre) combiné avec un interrupteur à vide - une configuration prouvée sur le terrain optimisée pour les exigences opérationnelles modernes du réseau.
Utilise de l'air sec de classe 0 (d'origine extérieure) ou ** ≥99,99% d'azote de pureté ** par normes IEC 60085.
La fuite ne présente aucun impact environnemental et ne nécessite aucune procédure de récupération de gaz.
Emploie une philosophie de conception modulaire, permettant une configuration flexible des unités fonctionnelles via des connecteurs de barre de barre spécialisés.
Père les schémas de distribution d'électricité divers et complexes de la Chine avec une polyvalence maximale.
Le panneau de configuration dispose d'un système de verrouillage mécanique complet à cinq-safuard avec logique préinstallée.
L'adhésion stricte aux séquences opérationnelles est requise conformément aux instructions, offrant une sécurité opérationnelle inégalée et une commodité des utilisateurs.
Défi: le vieillissement SF₆ à commutation fuit le gaz toxique, violant les réglementations F-GAS (UE 517/2014) et gonflant les coûts du cycle de vie.
Rôle IS:
Élimine tous les potentiels de réchauffement climatique SF₆ → zéro (GWP) vs SF₆ (GWP = 23 500 × CO₂).
Les coûts de maintenance réduisent de 25 à 40% (pas de surveillance / récupération du gaz).
Accélère les mises à niveau de la grille avec des conceptions modulaires et optimisées dans l'espace.
Défi: des emplacements éloignés nécessitant des équipements fiables et à faible entretien résistants aux fluctuations de l'humidité / température.
Rôle IS:
Empêche la dégradation des performances dans les climats côtiers / désertiques (isolation de l'air à l'abri de la condensation).
Évite les fuites SF₆ qui déclenchent des pénalités environnementales (EPA / FERC).
Stimule la conformité ESG pour les rapports des émissions de la portée 3.
Défi: planchers d'usine poussiéreux / humide où SF₆ fuit risque d'explosions ou d'exposition toxique.
Rôle IS:
Conception zéro-toxicité → Fonctionnement sûr à proximité des travailleurs / équipements.
Résiste à la contamination (enceintes évaluées IP4X pour la poussière / eau).
Réduit les temps d'arrêt imprévus de 30% via des baies modulaires accessibles.
Défi: des mandats de durabilité stricts et une tolérance zéro pour les fuites de gaz près des serveurs.
Rôle IS:
La topologie sans SF₆ s'aligne sur les engagements de zéro nette d'entreprise (par exemple, Google / Microsoft).
Atténue les risques d'incendie / explosion de la SF₆ sous pression (critique pour la conformité à la SLA de disponibilité).
Abaisse les charges de refroidissement par rapport aux armoires SF₆ piégeant la chaleur.
Défi: atmosphères explosives ou espaces confinés où SF₆ fuit le personnel en danger.
Rôle IS:
La conception non pressurisée supprime les risques de rupture (certifié ATEX / IECEX).
Fonctionne parfaitement à -40 ° C à + 50 ° C (SF₆ s'imagine en dessous de -30 ° C).
Simplifie l'élimination (100% recyclable en acier / aluminium vs nettoyage toxique SF₆).
Principaux paramètres techniques (armoire de disjoncteur) | ||||
Article | Unité | Paramètre | ||
Tension nominale | kv | 12 | ||
Fréquence nominale | HZ | 50 | ||
Niveau d'isolation noté | Fréquence de puissance de 1 min Tension de tension | Phase à terre, phase à phase | kv | 42 |
Rupture d'isolation | kv | 48 | ||
Tension de tension de la foudre (pic) | Phase à terre, phase à phase | kv | 75 | |
Rupture d'isolation | kv | 85 | ||
Fréquence de puissance 1 min tension de tension (phase à terre) du circuit auxiliaire / de commande | kv | 2 | ||
Courant nominal | A | 630 | ||
Courant de traits instantané nominal (RMS) | Circuit principal / interrupteur de mise à la terre | ka | 45/4S | |
Circuit de mise à la terre | ka | 21.7 / 4S | ||
Courant de trait de pic nominal | Circuit principal / interrupteur de mise à la terre | ka | 63 | |
Circuit de mise à la terre | ka | 54.5 | ||
Current et temps de rupture court-circuit noté | ka / temps | 25/30 | ||
Courant de fermeture court-circuit noté (pic) | ka | 63 | ||
Courant de charge de câble nominal de rupture | A | 25 | ||
Séquence opérationnelle nominale de disjoncteur | O-0.3S-C0.180S-CO | |||
Vie mécanique | Disjoncteur / interrupteur d'isolation | Time | 10000/3000 | |
Grade de protection | Enclos scellé | IP67 | ||
Coque d' appareillage de commutation | Ip4x | |||
Pression de gaz | Niveau de charge de gaz nominal (20 ℃, pression de jauge) | MPA | 0.02 | |
Niveau de fonction du gaz minimum (20 ℃, pression de jauge) | MPA | 0 | ||
Performance du sceau | Taux de fuite annuel | %/Année | ≤0,05 |
Principaux paramètres techniques (charge de chargement) | ||||
Article | Unité | Paramètre | ||
Tension nominale | kv | 12 | ||
Fréquence nominale | HZ | 50 | ||
Niveau d'isolation noté | Fréquence de puissance de 1 min Tension de tension | Phase à terre, phase à phase | kv | 42 |
Rupture d'isolation | 48 | |||
Tension de tension de la foudre (pic) | Phase à terre, phase à phase | kv | 75 | |
Rupture d'isolation | 85 | |||
Fréquence de puissance 1 min tension de tension (phase à terre) du circuit auxiliaire / de commande | kv | 2 | ||
Courant nominal | A | 630 | ||
Courant de traits instantané nominal (RMS) | Circuit principal / interrupteur de mise à la terre | ka | 25/4S | |
Circuit de mise à la terre | ka | 21.7 / 4S | ||
Courant de trait de pic nominal | Circuit principal / interrupteur de mise à la terre | ka | 63 | |
Circuit de mise à la terre | ka | 54.5 | ||
Courant de fermeture court-circuit noté (pic) | Commutateur de chargement / interrupteur de mise à la terre | ka | 63 | |
Courant de rupture actif nominal | A | 630 | ||
Currente en boucle fermée classée | A | 630 | ||
Courant de rupture actif de 5% | A | 315 | ||
Courant de rupture de charge de câble nominal | A | 10 | ||
Temps de rupture actif nominal | Time | 100 | ||
Mise à pied de la rupture de courant | A / temps | 31,5/10 | ||
Circuit et charge de câble Breakage avec défaut de mise à la terre | A / temps | 17.4/10 | ||
Vie mécanique | Interrupteur de disjoncteur / d'isolation Grcuit | Time | 10000/3000 | |
Grade de protection | Enclos scellé | IP67 | ||
Cote de vide de commutation | Ip4x | |||
Pression de gaz | Niveau de charge de gaz nominal (20 ° C, pression de jauge) | MPA | 0.02 | |
Niveau de fonction du gaz minimum (20 ° C, pression de jauge) | MPA | 0 | ||
Performance du sceau | Tarif annualleak | %/année | ≤0,05 |
Principaux paramètres techniques (armoire de disjoncteur) | ||||
Article | Unité | Paramètre | ||
Tension nominale | kv | 12 | ||
Fréquence nominale | HZ | 50 | ||
Niveau d'isolation noté | Fréquence de puissance de 1 min Tension de tension | Phase à terre, phase à phase | kv | 42 |
Rupture d'isolation | kv | 48 | ||
Tension de tension de la foudre (pic) | Phase à terre, phase à phase | kv | 75 | |
Rupture d'isolation | kv | 85 | ||
Fréquence de puissance 1 min tension de tension (phase à terre) du circuit auxiliaire / de commande | kv | 2 | ||
Courant nominal | A | 630 | ||
Courant de traits instantané nominal (RMS) | Circuit principal / interrupteur de mise à la terre | ka | 45/4S | |
Circuit de mise à la terre | ka | 21.7 / 4S | ||
Courant de trait de pic nominal | Circuit principal / interrupteur de mise à la terre | ka | 63 | |
Circuit de mise à la terre | ka | 54.5 | ||
Current et temps de rupture court-circuit noté | ka / temps | 25/30 | ||
Courant de fermeture court-circuit noté (pic) | ka | 63 | ||
Courant de charge de câble nominal de rupture | A | 25 | ||
Séquence opérationnelle nominale de disjoncteur | O-0.3S-C0.180S-CO | |||
Vie mécanique | Disjoncteur / interrupteur d'isolation | Time | 10000/3000 | |
Grade de protection | Enclos scellé | IP67 | ||
Coque d' appareillage de commutation | Ip4x | |||
Pression de gaz | Niveau de charge de gaz nominal (20 ℃, pression de jauge) | MPA | 0.02 | |
Niveau de fonction du gaz minimum (20 ℃, pression de jauge) | MPA | 0 | ||
Performance du sceau | Taux de fuite annuel | %/Année | ≤0,05 |
Principaux paramètres techniques (charge de chargement) | ||||
Article | Unité | Paramètre | ||
Tension nominale | kv | 12 | ||
Fréquence nominale | HZ | 50 | ||
Niveau d'isolation noté | Fréquence de puissance de 1 min Tension de tension | Phase à terre, phase à phase | kv | 42 |
Rupture d'isolation | 48 | |||
Tension de tension de la foudre (pic) | Phase à terre, phase à phase | kv | 75 | |
Rupture d'isolation | 85 | |||
Fréquence de puissance 1 min tension de tension (phase à terre) du circuit auxiliaire / de commande | kv | 2 | ||
Courant nominal | A | 630 | ||
Courant de traits instantané nominal (RMS) | Circuit principal / interrupteur de mise à la terre | ka | 25/4S | |
Circuit de mise à la terre | ka | 21.7 / 4S | ||
Courant de trait de pic nominal | Circuit principal / interrupteur de mise à la terre | ka | 63 | |
Circuit de mise à la terre | ka | 54.5 | ||
Courant de fermeture court-circuit noté (pic) | Commutateur de chargement / interrupteur de mise à la terre | ka | 63 | |
Courant de rupture actif nominal | A | 630 | ||
Currente en boucle fermée classée | A | 630 | ||
Courant de rupture actif de 5% | A | 315 | ||
Courant de rupture de charge de câble nominal | A | 10 | ||
Temps de rupture actif nominal | Time | 100 | ||
Mise à pied de la rupture de courant | A / temps | 31,5/10 | ||
Circuit et charge de câble Breakage avec défaut de mise à la terre | A / temps | 17.4/10 | ||
Vie mécanique | Interrupteur de disjoncteur / d'isolation Grcuit | Time | 10000/3000 | |
Grade de protection | Enclos scellé | IP67 | ||
Cote de vide de commutation | Ip4x | |||
Pression de gaz | Niveau de charge de gaz nominal (20 ° C, pression de jauge) | MPA | 0.02 | |
Niveau de fonction du gaz minimum (20 ° C, pression de jauge) | MPA | 0 | ||
Performance du sceau | Tarif annualleak | %/année | ≤0,05 |
Diagramme de structure de produit
1. Salle d'instruments à tension
2. REULLAGES
3. Salle d'opération
4. Tube d'observation
5. Affichage alimenté
6. Salle de câble
7. Disjoncteur de circuit à vide / interrupteur de chargement
8. Interrupteur d'isolement / de mise à la terre en trois stations
9. Dispositif de décharge de pression
10. Mécanisme de commutation
11. Mécanisme à trois stations
12. Mécanisme de verrouillage à cinq prévention
13. Conduits de pénétration murale pour les lignes entrantes et sortantes
Taille de la cabine
Taper | W | H | D | |
C | Extension supérieure | 420 mm | 1950 mm | 850 mm |
Extension latérale | 420 mm | 2000 mm | ||
V | Extension supérieure | 420 mm | 1950 mm | |
Extension latérale | 420 mm | 2000 mm | ||
Pt | Extension supérieure | 600 mm | 1950 mm | |
Extension latérale | 600 mm | 2000 mm | ||
D | Extension supérieure | 420 mm | 1950 mm | |
Extension latérale | 420 mm | 2000 mm |
Diagramme de structure de produit
1. Salle d'instruments à tension
2. REULLAGES
3. Salle d'opération
4. Tube d'observation
5. Affichage alimenté
6. Salle de câble
7. Disjoncteur de circuit à vide / interrupteur de chargement
8. Interrupteur d'isolement / de mise à la terre en trois stations
9. Dispositif de décharge de pression
10. Mécanisme de commutation
11. Mécanisme à trois stations
12. Mécanisme de verrouillage à cinq prévention
13. Conduits de pénétration murale pour les lignes entrantes et sortantes
Taille de la cabine
Taper | W | H | D | |
C | Extension supérieure | 420 mm | 1950 mm | 850 mm |
Extension latérale | 420 mm | 2000 mm | ||
V | Extension supérieure | 420 mm | 1950 mm | |
Extension latérale | 420 mm | 2000 mm | ||
Pt | Extension supérieure | 600 mm | 1950 mm | |
Extension latérale | 600 mm | 2000 mm | ||
D | Extension supérieure | 420 mm | 1950 mm | |
Extension latérale | 420 mm | 2000 mm |
Copyright © Zhejiang Zhegui Electric Co., Ltd. est fondée à Zhejiang, en Chine. Plancher
