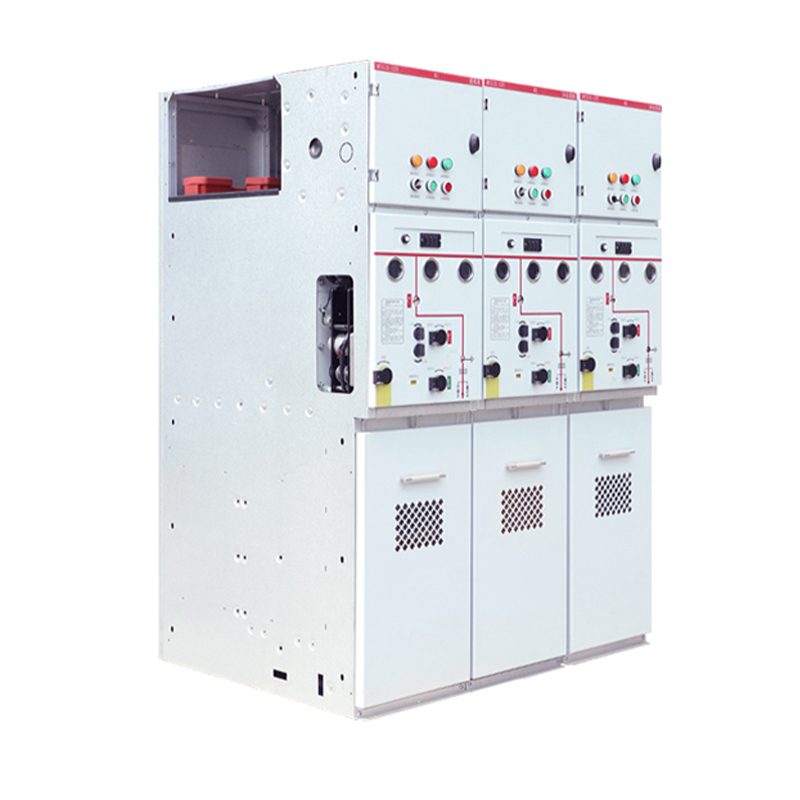

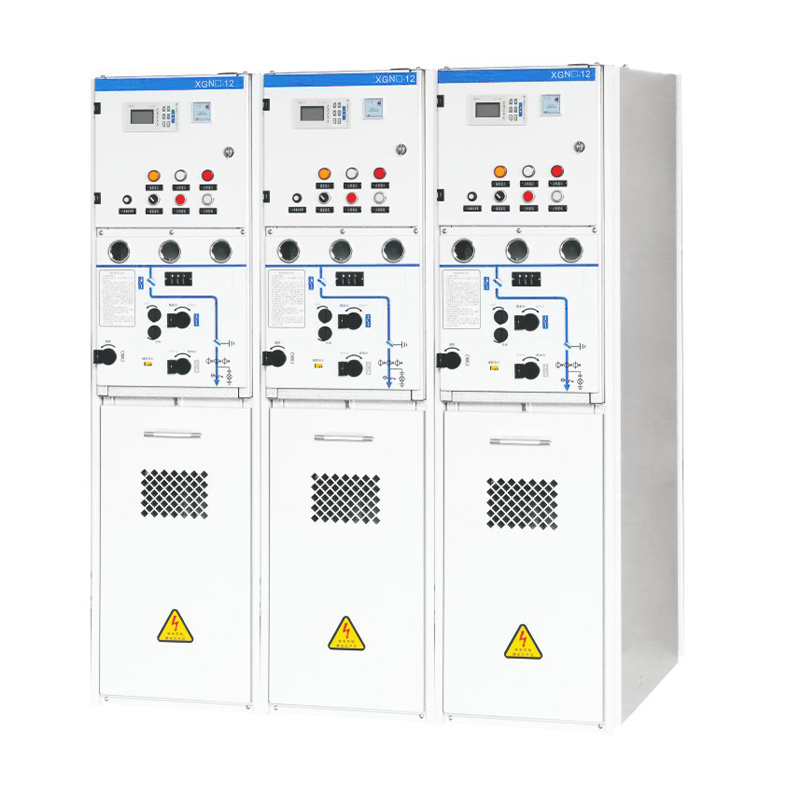

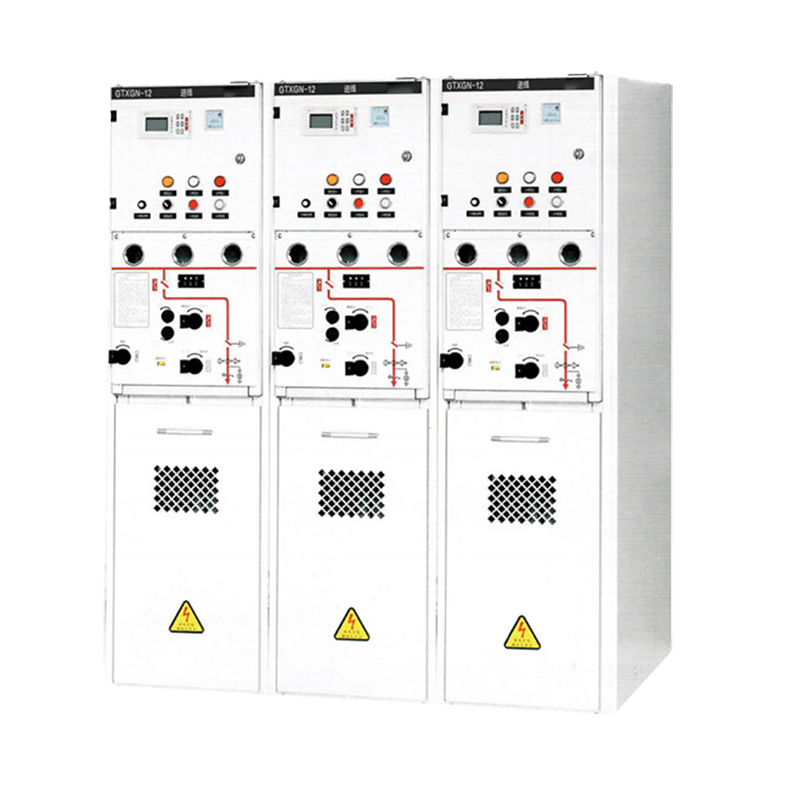

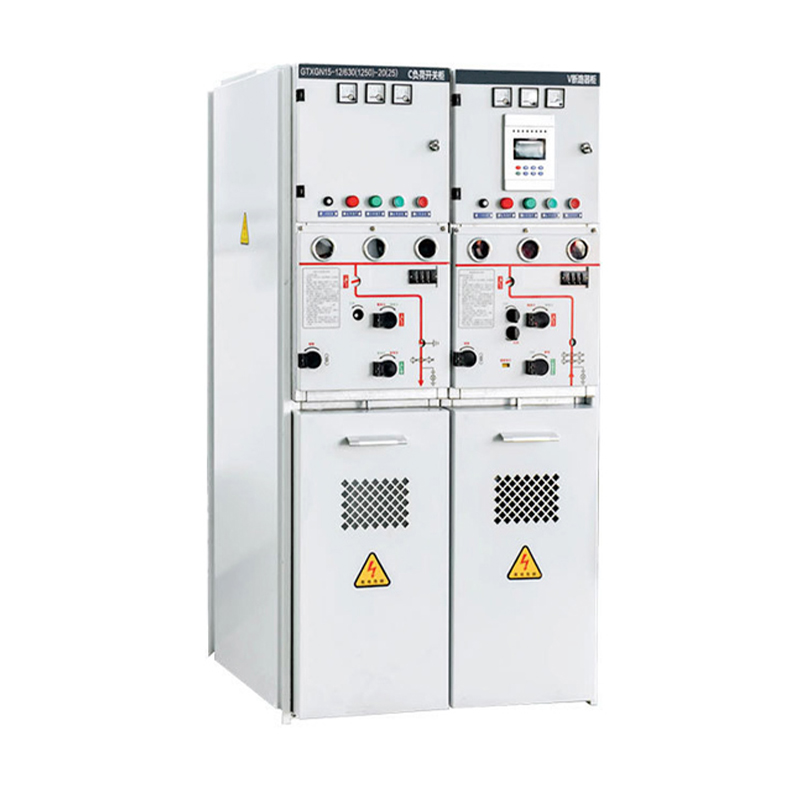

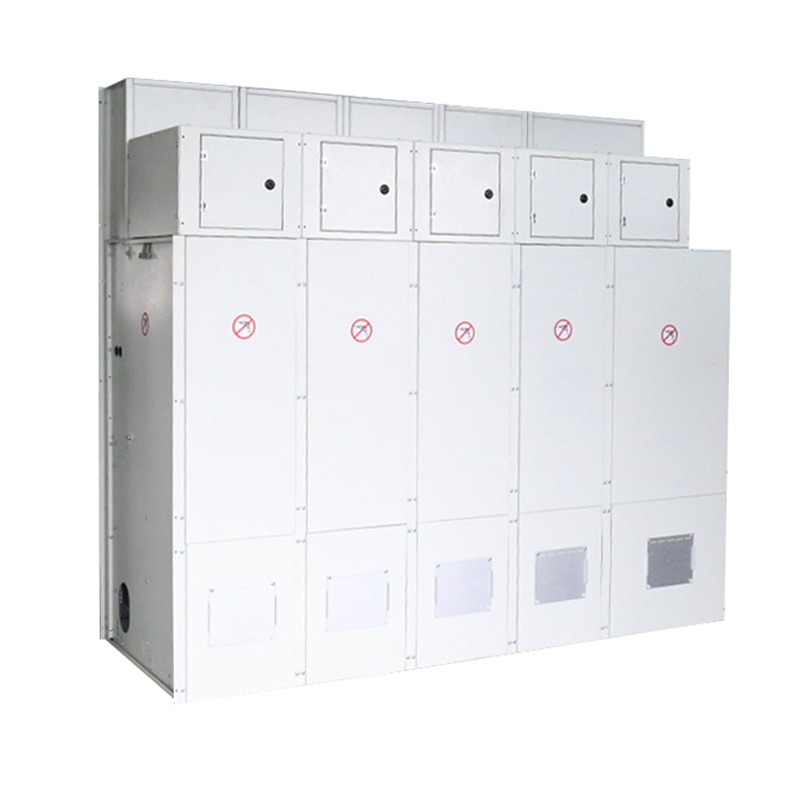

Unité principale du cycle sans anneau sans SF6 - Appareillage de commutation isolée solide - Protection d'environnement respectueuse de l'environnement

Aperçu

L'appareillage de commutation isolée solide (SIS) remplace l'isolation du gaz traditionnelle par des composants encapsulés par époxy-résine, éliminant les gaz à effet de serre tout en offrant des performances supérieures dans des réseaux de 12 à 40 kV. En incorporant des pièces vivantes dans un diélectrique solide sans entretien, SIS atteint des dimensions ultra-compactes, l'immunité aux contaminants environnementaux et la fiabilité du cycle de vie> 30 ans. Conforme aux normes CEI 62271, c'est la solution incontournable pour les infrastructures de puissance décarbonisationnelles sans compromettre la sécurité ou l'efficacité spatiale.

Caractéristiques du produit

1. Système d'isolation hermétiquement scellé:

• L'interrupteur de charge à haute tension et les composants vivants sont encapsulés dans des enclos isolants en résine époxy, réalisant un fonctionnement complet sans gaz.

• La technologie de l'interrupteur sous vide assure une extinction de l'arc fiable dans une conception optimisée dans l'espace.

2. Mécanisme de commutation à trois positions:

• Le commutateur de charge intégré dispose d'un mécanisme à trois positions (bris de terre) avec des fonctionnalités de mise à la terre.

• La lame de mise à la terre sert à double usage comme barrière d'isolement.

3. Connectivité modulaire et intégrité d'étanchéité:

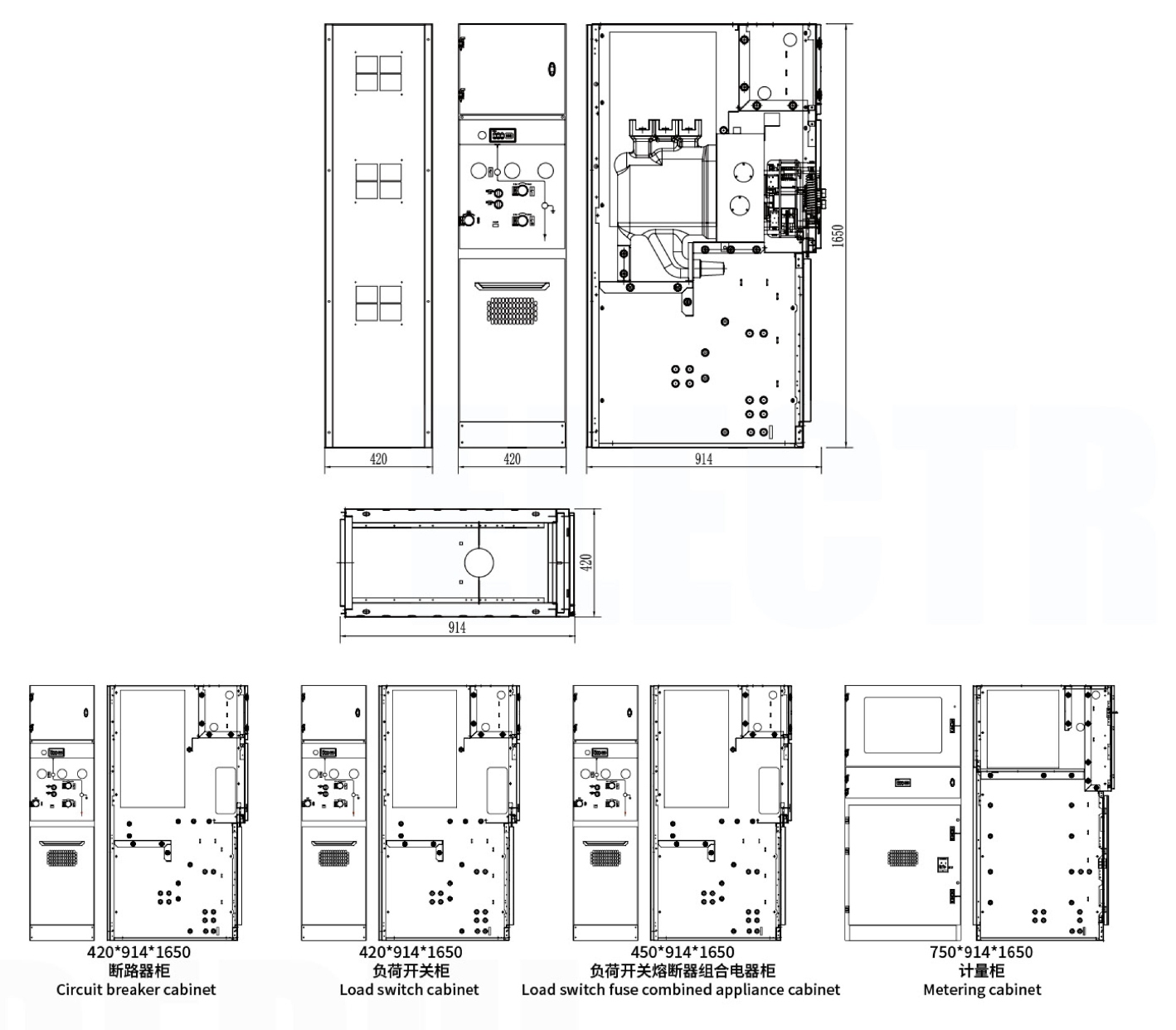

• Les unités prennent en charge l'expansion modulaire via des bagues à trois pôles isolées solides par circuit pour la terminaison du câble.

• Les boîtiers scellés conçus (grade d'importation) assurent l'intégrité hermétique aux interfaces de bushing mécanisme.

4. Construction diélectrique avancée:

• Les bagues et les cylindres d'isolation utilisent une résine époxy cycloaliphatique importée, fabriquée via une technologie de gélification de pression automatisée (APG).

• Les manchons en caoutchouc en silicone offrent un scellement de compression entre les cylindres d'isolation et les bagues à haute tension.

5. Systèmes d'exploitation intégrés à la sécurité:

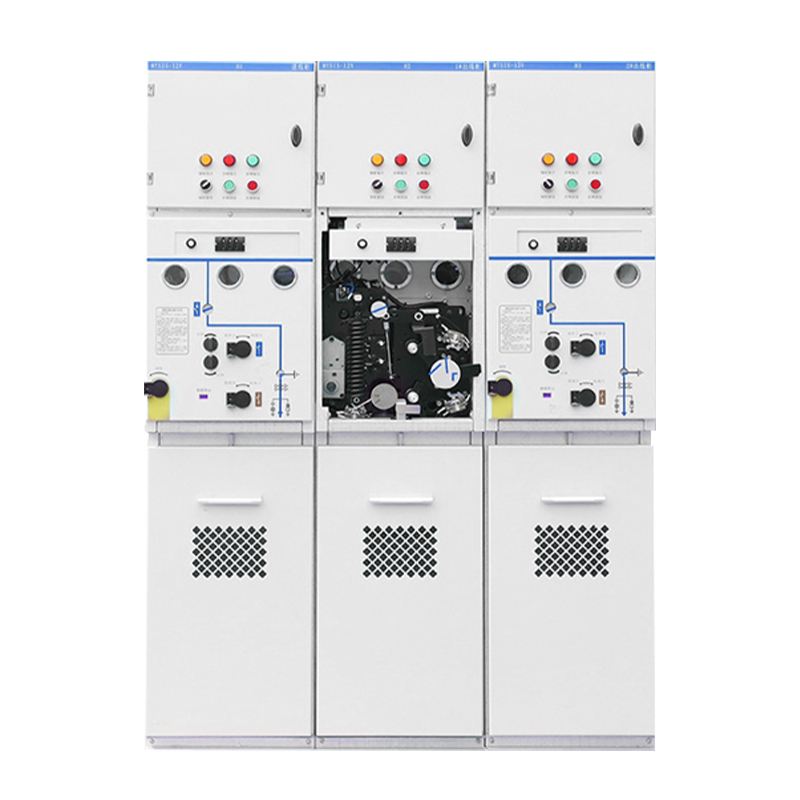

• Chaque circuit dispose de mécanismes de fonctionnement à monture avant dédiés avec des verrouillages mécaniques complets.

• Les mécanismes à ressort entraînent à la fois l'interrupteur de charge (fonctionnement manuel / électrique) et l'interrupteur de mise à la terre / isolation (manuelle uniquement).

6. Options de disjoncteur:

• Configurable avec actionneurs aimant permanent (PMA):

• Fermeture / ouverture électrique

• Trippage manuel uniquement (pas de fermeture manuelle)

• Alternative du mécanisme à opération de printemps:

• Opération manuelle / électrique

• Bloc de borne précâblé pour l'intégration de l'automatisation de la distribution

Scénarios d'application

1. Sondations de distribution urbaine et stations secondaires compactes

• Défi: les centres urbains liés à l'espace nécessitant un équipement sans SF₆ pour répondre aux mandats de la qualité de l'air (par exemple, Londres Lez).

• Rôle Sis:

• La conception zéro gaz élimine les rapports / taxes F-GAS (UE 517/2014).

• 40% de l'empreinte plus petite vs AIS permet des installations dans les sous-sols / parkings.

• Les barrières solides cotées IP67 empêchent les flashs dans des environnements pollués / humides.

2. Centres de données hyperscale et sites informatiques Edge

• Défi: des cibles PUE strictes et une tolérance zéro pour les fuites SF₆ près de la critique. Il se charge.

• Rôle Sis:

• L'isolation sans SF₆ s'aligne sur les engagements RE100 (Google / Amazon).

• L'époxy résistant aux incendies (classé V0) élimine les risques de propagation de la flash arc.

• -40 ° C à + 65 ° C L'opération assure la stabilité des microclimats de la ferme de serveurs.

3. Plantes industrielles lourdes (acier / mine / chimique)

• Défi: poussière conductrice / vapeurs corrosives dégradant l'appareil-bassin conventionnel.

• Rôle Sis:

• Les modules hermétiquement scellés bloquent le sel, le sulfure et les particules métalliques.

• Résilience sismique (CEI 62271-3 classe 2) pour les zones lourdes de vibrations.

• Pas de surveillance du gaz SF₆ → 35% OPEX inférieur vs SIG.

4. Électrification des ports et énergies renouvelables offshore

• Défi: Salt Spray / 100% d'humidité déclenchant des échecs d'isolation.

• Rôle Sis:

• L'encapsulation à l'épreuve de la corrosion survit aux tests ISO 9227 Salt-Mist.

• La conception sans pressurisation évite les explosions au niveau de la mer / altitude.

• Résistance aux chocs / vibrations pour les installations solaires / éoliennes flottantes.

5. Hôpitaux et réseaux électriques de tunnel

• Défi: Infrastructure vitale nécessitant un équipement non toxique incendie.

• Rôle Sis:

• Décomposition zéro-toxicité (même pendant les défauts de l'arc).

• Compatibilité de ventilation limitée pour les déploiements souterrains.

• L'opération de refroidissement passive supprime la dépendance HVAC.
