Lors de la sélection d'une unité principale en anneau (RMU), il est crucial de garantir que votre système électrique reste sûr et fonctionne efficacement. Commencez par examiner les valeurs de tension et de courant spécifiques à la RMU. Évaluez le type d'isolation et la technologie de commutation utilisée dans l'unité principale en anneau. Déterminez si la RMU offre des fonctionnalités intelligentes susceptibles d’améliorer votre système. Tenez compte de la configuration du réseau et de l’espace disponible, ainsi que des éventuelles exigences environnementales. Choisir la mauvaise unité principale en anneau (RMU) peut entraîner de graves problèmes, tels que des dommages à l'isolation, des fuites de gaz SF6, des disjoncteurs défectueux, des réglages de relais incorrects, une infiltration d'eau, des connexions desserrées ou un échec de communication SCADA. Évaluez toujours les besoins uniques de votre système. Il est également important de comprendre les différences entre les unités principales en anneau et les appareils de commutation , car chacune remplit des rôles distincts au sein des réseaux électriques.
Regardez toujours les valeurs nominales de tension et de courant de votre RMU. Cela permet d’assurer la sécurité des choses et d’éviter d’endommager l’équipement.
Pensez à l'endroit où vous placerez la RMU. L'humidité, la poussière et la chaleur peuvent modifier son fonctionnement et sa durée de vie.
Choisissez le type d'isolation qui correspond à vos besoins. Les RMU isolées au gaz sont petites et fonctionnent bien. Les RMU isolées par l’air sont meilleures pour la terre.
Préparez-vous aux mises à niveau et aux fonctionnalités intelligentes à l'avenir. Cela aide votre système électrique à rester neuf et à bien fonctionner.
Utilisez les règles de sécurité lorsque vous installez la RMU. Une bonne configuration assure la sécurité des personnes et des équipements.
Tout d’abord, vérifiez les valeurs nominales de tension et de courant de votre RMU. Ces évaluations vous aident à choisir la RMU adaptée à votre système. Si vous faites un mauvais choix, l’équipement peut être endommagé ou devenir dangereux. Le tableau ci-dessous présente les valeurs communes aux réseaux moyenne tension :
Paramètre | Gamme typique |
|---|---|
Tension nominale | 10kV/11kV/12kV |
Courant nominal | 630A / 1250A |
Résistance aux courts-circuits | 16kA – 25kA (1s ou 3s) |
Vous devez savoir ce que ces cotes signifient en termes de sécurité. Le tableau suivant explique chaque paramètre :
Paramètre | Description |
|---|---|
Tension nominale | La tension la plus élevée que la RMU peut gérer en toute sécurité. |
Courant nominal | Le courant le plus élevé que la RMU peut transporter en utilisation normale. |
Courant de tenue nominal de courte durée | Indique la quantité de courant de défaut à laquelle la RMU peut survivre pendant une courte période. |
Réfléchissez à la manière dont vous utiliserez votre RMU avant de faire votre choix. Chaque utilisation a des besoins de charge différents. Voici quelques utilisations courantes de RMU :
Les services publics d’électricité ont besoin de boucles moyenne tension flexibles.
Les entreprises et les usines ont besoin d’une gestion efficace de l’énergie.
Les projets d’énergie renouvelable utilisent les RMU pour collecter de l’électricité.
Les lieux publics ont besoin de RMU pour une alimentation électrique constante.
Les hôpitaux ont besoin de RMU pour les systèmes de survie.
Le pétrole, le gaz et les mines utilisent les RMU dans des endroits difficiles.
Les villes intelligentes utilisent les RMU pour les réseaux électriques modernes.
Adaptez votre RMU à votre charge et à votre utilisation. Cela garantit la sécurité et la fiabilité de votre système électrique.
Vérifiez l'endroit où vous installerez votre RMU. L’environnement peut modifier son fonctionnement et sa durée. Les risques courants sont :
L'humidité peut réduire la résistance de l'isolation.
La condensation peut provoquer des pannes.
Les petits animaux peuvent provoquer des courts-circuits.
Si vous installez des RMU dans des endroits difficiles, recherchez des fonctionnalités spéciales. Les RMU isolées au gaz sont petites et résistent à la chaleur et à la rouille. Les unités FLURSAC sont fiables et protègent contre les aléas. Ces choix contribuent à assurer la sécurité de votre système dans des conditions difficiles.
Astuce : adaptez toujours votre RMU à la tension, au courant, à l'utilisation et à l'environnement de votre système. Cela maintient votre alimentation sûre et fiable pendant longtemps.
Il existe deux principaux types d’isolation dans les appareillages de commutation. L’un utilise du gaz SF6 et l’autre de l’air. L'appareillage de commutation à isolation gazeuse est très fiable. Cela fonctionne bien dans les endroits difficiles. Les appareillages isolés dans l’air ne sont pas aussi fiables dans les zones humides ou sales. Les appareillages à isolation gazeuse ne nécessitent pas beaucoup d’entretien. C'est parce qu'il est scellé. Les appareillages isolés dans l’air nécessitent davantage de contrôles. Il est exposé aux intempéries et à la poussière. L'appareillage de commutation isolé au gaz fonctionne bien par mauvais temps. Les appareillages de commutation isolés dans l’air peuvent rencontrer des problèmes de poussière et d’eau.
L'appareillage de commutation à isolation gazeuse est petit et s'adapte aux espaces restreints. L'appareillage isolé dans l'air est plus grand mais meilleur pour l'environnement. Le gaz SF6 peut nuire à l'environnement. Certains pays ont des règles strictes à ce sujet. L'isolation de l'air est plus sûre pour la nature et comporte moins de règles.
Aspect | Gaz SF6 | Isolation de l'air |
|---|---|---|
Émissions de gaz à effet de serre | PRP élevé, limité par le protocole de Kyoto | Impact environnemental réduit |
Mesures réglementaires | Interdit dans l'UE pour certaines applications d'ici 2026 | Aucune restriction significative |
Rigidité diélectrique | Rigidité diélectrique plus élevée | Nécessite un équipement plus gros |
Taille de l'équipement | Possibilité d'équipement plus petit | Un équipement plus important est nécessaire |
L'appareillage de commutation utilise différentes manières de contrôler la puissance . Les interrupteurs-sectionneurs vous permettent d'activer ou de désactiver des parties du réseau. Cela vous aide à déplacer l’énergie en toute sécurité. Les disjoncteurs et les interrupteurs-fusibles protègent votre équipement d’une puissance excessive. Les interrupteurs de terre assurent la sécurité du circuit pour les travailleurs. Ils mettent le système à la terre pendant les réparations.
Switchgear vous aide à résoudre rapidement les problèmes. Cela permet à votre système électrique de fonctionner correctement. Vous pouvez choisir un appareillage à isolation gazeuse, à isolation aérienne ou à isolation solide. Chaque type convient à différents travaux.
Type d'UMR | Médium isolant | Principales fonctionnalités |
|---|---|---|
RMU isolée au gaz (GIS) | Gaz SF6 | Petit, fermé, nécessite peu d'entretien, bon pour les villes. |

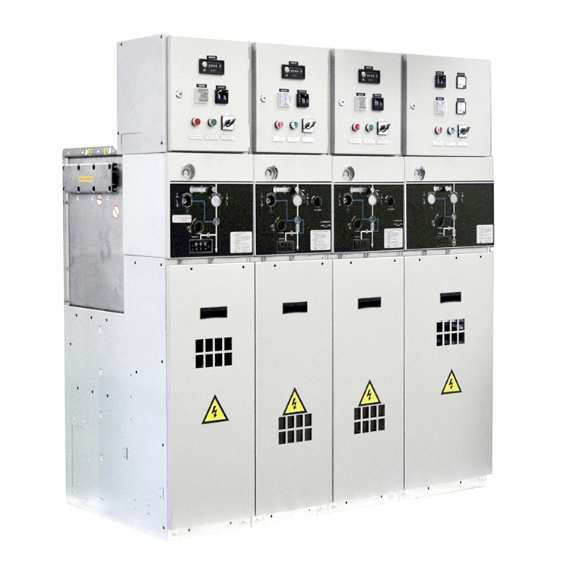

RMU isolée dans l'air (AIS) | Air | Plus grand, meilleur pour la nature, bien si vous avez de l'espace. |
RMU à isolation solide | Diélectrique solide | Bon pour l’environnement, idéal pour les endroits qui doivent rester propres. |
Les appareils de commutation modernes possèdent des fonctionnalités intelligentes. Ceux-ci vous aident à surveiller et à contrôler votre système électrique. Vous pouvez vérifier votre système de loin. Des outils intelligents vous aident à trouver rapidement les problèmes. Vous pouvez réparer les choses avant qu’elles ne se cassent. Les outils numériques vous donnent des mises à jour immédiatement.
Des capteurs et des outils de communication vous montrent ce qui se passe actuellement.
Vous pouvez contrôler votre système sans y être.
La recherche et la réparation automatiques des pannes rendent votre réseau plus sûr.
Des interrupteurs spéciaux et des outils de protection permettent d'économiser de l'énergie.
La gestion de la charge maintient la puissance équilibrée partout.
Astuce : un appareillage de commutation intelligent aide à maintenir votre système électrique en sécurité et prêt à accueillir les nouvelles technologies.
Examinez votre réseau avant de choisir une RMU. Les villes et les campagnes ont besoin de RMU différentes. Les villes ont de petits espaces, utilisez donc des RMU compactes. La campagne a besoin de RMU capables de gérer les intempéries. Les RMU rurales devraient également être prêtes à s’agrandir ultérieurement. Le tableau ci-dessous montre quelle RMU convient à chaque endroit :
Type de configuration | Exigences urbaines | Exigences rurales |
|---|---|---|
C‑C‑V | Gain de place | Fonctionne bien par mauvais temps |
C‑V‑V | Petit et sûr | Peut changer selon la météo |
Boucle + T‑Off | Maintient le flux de puissance | Peut grandir à l’avenir |
Les villes ont besoin de petites RMU car l’espace est restreint.
La campagne a besoin de RMU qui durent et peuvent évoluer.
Les villes doivent disposer de RMU qui maintiennent l’électricité en permanence.
Vous devez choisir des RMU intérieures ou extérieures. Les RMU intérieures vont à l’intérieur des bâtiments. Ils restent à l'abri de la pluie et de la poussière. Vous n’avez pas besoin de couvertures spéciales pour les RMU intérieures. Les RMU extérieures sont faites pour les intempéries. Ils ont des étuis et des revêtements solides pour les protéger.
Les RMU intérieures sont à l’abri des intempéries.
Les RMU extérieures utilisent des matériaux et des revêtements solides.
Vous pouvez placer les RMU à l’intérieur ou à l’extérieur, vous avez donc le choix.
Les RMU extérieures utilisent des matériaux qui ne se brisent pas au soleil. Ces fonctionnalités permettent aux RMU de durer plus longtemps et de garantir la sécurité de l'alimentation.
La sécurité est très importante lorsque vous installez des RMU. Vous devez suivre les règles pour assurer la sécurité des personnes et du matériel. Le tableau ci-dessous répertorie les règles de sécurité importantes :
Standard | Description |
|---|---|
CEI 62271-1 | Explique comment rendre les RMU solides et sûres. |
CEI 62271-200 | Donne les règles de couverture et de sécurité du RMU. |
CEI 62271-100 | Explique comment tester les RMU pour détecter les problèmes. |
Suivez ces étapes pour installer les RMU en toute sécurité :
Choisissez un bon endroit avec de l'air et une faible humidité.
Assurez-vous que la RMU est plate et stable.
Connectez les fils en toute sécurité et mettez-les à la terre.
Utilisez des dispositifs de sécurité et respectez les niveaux de sécurité.
Mettez des étiquettes et des avertissements clairs sur la RMU.
Testez la RMU après l'avoir installée.
Vérifiez et réparez souvent la RMU pour qu'elle continue de fonctionner.
Les RMU extérieures ont besoin d’une protection supplémentaire contre les dommages et les intempéries. Utilisez des couvertures solides, des revêtements spéciaux et des serrures. Les caméras et les lieux intelligents contribuent à assurer la sécurité des RMU.
Conseil : Assurez-vous de pouvoir accéder facilement à la RMU. Un accès facile vous aide à réparer et vérifier la RMU. Cela permet à votre système électrique de fonctionner pendant longtemps.
Choisir la bonne unité principale en anneau (rmu) peut sembler difficile. Cette liste de contrôle vous aide à vous souvenir de chaque étape importante et facilite les choses :
Identifier la configuration système requise
Vérifiez les valeurs nominales de tension et de courant de votre réseau.
Notez toutes les utilisations et tous les besoins de charge.
Évaluer les conditions environnementales
Examinez le site pour l'humidité, la poussière et la chaleur.
Décidez si vous avez besoin d'unités principales en anneau intérieures ou extérieures.
Examiner les technologies d'isolation et de commutation
Comparez isolées au gaz et à l'air les unités principales annulaires .
Choisissez les meilleures fonctionnalités de commutation pour vos besoins.
Vérifier la conformité aux normes de l'industrie
Assurez-vous que l' unité principale en anneau est conforme à la norme CEI 62271 ou ANSI C37.
Recherchez des certifications comme ISO 9001 du fabricant.
Évaluer les fonctionnalités intelligentes
Pensez à la surveillance à distance et à la protection numérique.
Planifiez les mises à niveau et l’utilisation du réseau intelligent à l’avenir.
Plan d'installation et d'espace
Mesurez l'espace et vérifiez la disposition de votre réseau.
Assurez-vous que la base est solide et plate.
Estimation du coût total
Additionnez tous les coûts maintenant et plus tard pour votre système.
N'oubliez pas d'inclure la maintenance et les mises à niveau.
Vérifier la sécurité et l'accessibilité
Vérifiez les dispositifs de sécurité et les étiquettes claires.
Assurez-vous que vous pouvez atteindre l' unité principale de l'anneau pour les contrôles.
Astuce : achetez toujours les unités principales en anneau auprès de fabricants de confiance qui respectent les normes mondiales. Cela garantit la sécurité, la fiabilité et l’efficacité de votre système électrique.
Les gens font parfois des erreurs lors du choix d'une unité principale en anneau . Ces erreurs peuvent causer de gros problèmes à votre système électrique. Le tableau montre les erreurs courantes et ce qui peut arriver :
Erreurs courantes | Conséquences |
|---|---|
Sous-estimer la tension et le courant | L'isolation peut se briser et le système peut ne pas fonctionner correctement |
Négliger les réglementations environnementales en évolution | Vous pourriez faire face à des problèmes juridiques et à des problèmes de sécurité |
Donner la priorité au coût initial plutôt qu'aux performances du cycle de vie | Le système peut tomber en panne prématurément et coûter plus cher avec le temps |
Ignorer la compatibilité des réseaux intelligents | Votre système peut ne pas fonctionner avec les nouvelles technologies |
Vous pouvez arrêter ces erreurs en suivant les bonnes étapes :
Assurez-vous que le site est propre, plat et solide.
Utilisez les bons outils pour les câbles et les connexions.
Construisez un bon système de mise à la terre qui suit les règles locales.
Utilisez toujours le manuel du fabricant pour l’installation.
Choisissez des enclos capables de résister aux intempéries si nécessaire.
Laissez uniquement des travailleurs qualifiés installer et réparer l’unité.
Testez l’ unité principale de l’anneau avant de mettre sous tension.
Remarque : En procédant ainsi, vous éviterez des erreurs coûteuses et assurerez la sécurité de votre réseau.
Vous devriez penser à la maintenance et aux mises à niveau lorsque vous choisissez une unité principale en anneau . Une bonne planification permet à votre système de fonctionner correctement et d’être prêt aux changements.
Fonctionnalité | RMU | Appareillage de commutation à revêtement métallique |
|---|---|---|
Coûts d'entretien | Inférieur car il est scellé et comporte moins de pièces | Coûte plus cher pour les gros systèmes et nécessite plus de travail |
Fréquence d'entretien | Nécessite moins de service | Nécessite des contrôles réguliers pour chaque pièce |
Protection contre les éléments | La conception scellée protège de la poussière et de l'eau | A besoin de plus de soins car il est ouvert |
Les unités principales en anneau sont scellées, vous dépensez donc moins en maintenance. Ils protègent également mieux de la poussière et de l’eau. Vous devez quand même les vérifier souvent et suivre le plan du fabricant.
Lorsque vous planifiez des mises à niveau, n'oubliez pas ces éléments :
Les nouveaux outils numériques peuvent améliorer votre système.
Les règles de sécurité peuvent changer, alors choisissez des unités principales en anneau qui peuvent s'ajuster.
Les prix des pièces peuvent augmenter ou diminuer, alors planifiez bien votre argent.
Pensez également à :
De nouveaux outils d'automatisation et de réseau intelligent peuvent ajouter des fonctionnalités à votre unité principale en anneau.
Les contrôles à distance et les données en temps réel vous aident à gérer votre réseau.
Des éléments tels que le sol, le poids et les tremblements de terre peuvent modifier la façon dont vous installez ou mettez à niveau.
Légende : La planification de la maintenance et des mises à niveau garantit le bon fonctionnement de votre unité principale en anneau . Il prépare également votre système électrique à de nouveaux besoins et utilisations.
Choisir le bon RMU signifie que vous devez savoir ce dont votre système a besoin. Vous devez examiner différentes technologies et planifier comment les installer en toute sécurité. La liste de contrôle et le tableau ci-dessous peuvent vous aider à faire un bon choix :
Avantage | Description |
|---|---|
Conception peu encombrante | Vous permet d'utiliser moins d'espace, parfois deux fois moins. |
Boîtiers protégés contre le contact | Protégez les personnes et arrêtez les défauts d'arc. |
Faible entretien | Vous aide à dépenser moins de temps et d'argent. |
Si votre projet est difficile, demandez de l’aide à des experts ou à des fournisseurs. Apprenez à votre équipe quoi faire et vérifiez souvent votre système. Cela aidera votre système à rester en sécurité et à bien fonctionner pendant longtemps.
Une RMU permet de contrôler la puissance dans les réseaux moyenne tension. Il vous permet d'activer et de désactiver des circuits. Il assure la sécurité de votre système en cas de problème.
Vérifiez votre RMU une fois par an. Nettoyez-le et testez les pièces de sécurité. Recherchez tout dommage ou usure. Des contrôles réguliers aident à arrêter les problèmes soudains.
Oui, vous pouvez ajouter des capteurs à de nombreuses RMU. Vous pouvez également ajouter des modules de communication. Ces mises à niveau vous aident à surveiller votre système de loin. Ils améliorent le fonctionnement de votre réseau.
Les RMU isolées au gaz utilisent du gaz SF6 pour l’isolation. Ils sont plus petits et nécessitent moins de soins. Les RMU isolées par l’air utilisent de l’air à la place. L'air est meilleur pour la nature mais nécessite plus d'espace.
Choisissez des RMU intérieures pour les emplacements à l’intérieur des bâtiments. Choisissez des RMU extérieures pour les zones extérieures. Les unités extérieures sont dotées de boîtiers solides pour les protéger des intempéries.
