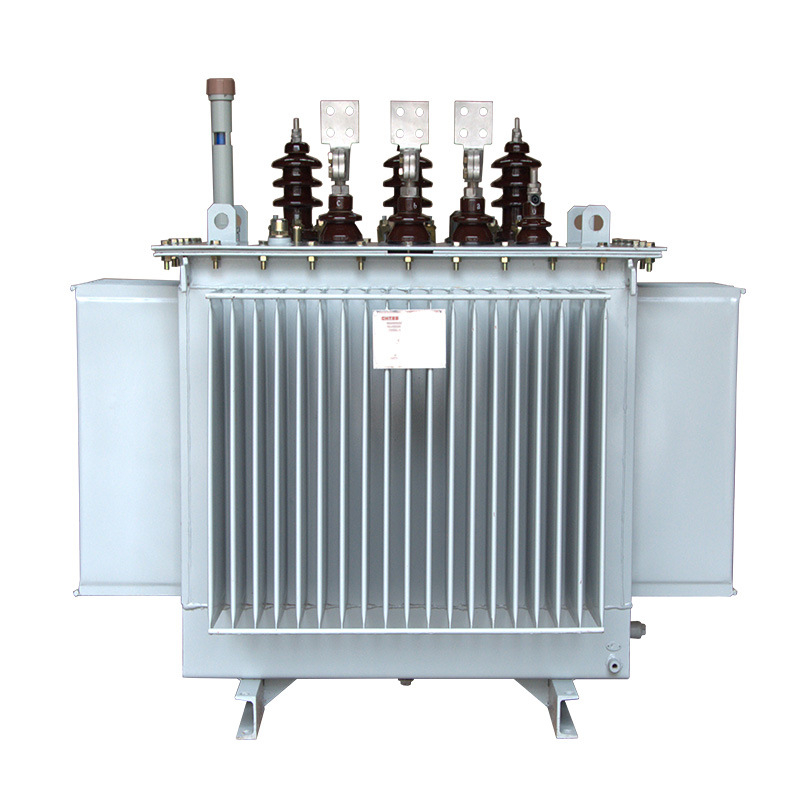

Transformateur d'huile à haute fréquence de l'amplificateur 7.2kV 150kva

Certificat: ISO CCC IEC
Température ambiante: -40 ~ 40


Méty-refroidissant: refroidissement à l'huile


Hauteur d'installation: pas plus de 1000m
Tension nominale:
Condensateur nominal:
État de disponibilité:
Quantité:
  • S11-M
  • Zhegui Electric
  • 6-35kv
  • 50 / 60Hz
  • 1 pièce
  • Offert
  • 100KVA-3000KVA

1

Aperçu


  • S11-M 10KV-35KV Les transformateurs de distribution d'huile immergés entièrement scellés sont conformes aux normes IEC IEEE.

  • Le noyau de fer est constitué de plaquettes de silicium laminées à froid de haute qualité, avec une mitrette complète et aucune structure de crevaison, et la bobine est constituée de cuivre sans oxygène de haute qualité.

  • Il adopte un réservoir d'huile de radiateur de type de fin ou de type d'expansion ondulé.

  • Comme aucun conservateur d'huile n'est nécessaire, la hauteur du transformateur est réduite

  • Étant donné que l'huile de transformateur n'est pas en contact avec l'air, le vieillissement de l'huile est retardé, prolongeant ainsi la durée de vie du transformateur.




11

Conditions de travail

1. Température de l'air ambiant: température la plus élevée: + 40ºC Température la plus basse: -15ºC (jusqu'à -45 ° C sous une technologie spéciale).

2. Altitude: 2500m (jusqu'à 4000m sous la technologie spéciale).

3. Gradient d'environnement d'installation <3 sans saleté évidente et gaz corrosif ou inflammable.

4. Questions nécessitant une attention particulière: si les conditions de fonctionnement dépassent les conditions normales, veuillez contacter le service technique de notre société.



Types de signification

S 11 M - () / 11-20
trois phases Code de niveau de performance Complètement scellé

Capacité nominale

(kva)

Qualité de tension

(kv)







Sleeve isolée en céramique

Une excellente isolation abilitvefrevifs empêche Resakdown, Terminal haute tension, réduire les dommages et déformations du câble, appuyez sur la ligne de presse non fermement

S11-M 2 (6)

Cœurs en plaques en silicone

Le noyau de fer composé d'une nouvelle feuille d'acier Sili Corné à froid peut économiser de l'énergie, réduire le bruit, la corrosion esiste et l'effestivation réduisent la perte sans charge.

src = http ___ www.cnstedu.cn_uploads_article_20181030 _ 15408897235 50195.jpg & Report=http ___ www.cnstedu

Bobine de cuivre pure

Bonne conductivité, fonctionnement stable Capacité de surcharge améliorée, perte de lignes basse, pas facile à oxyder, éventuelle de transformation prolongée

主图 -05

Dessin de chaleur à haute efficacité

Une feuille ondulée ou un radiateur à puce est utilisée pour augmenter la capacité de surcharge du ranformer

S11-M 2 (5)



Taille du produit Descripti

1

Paramètres techniques principaux

Nominal
capacité
Tension
combinaison
Rejoindre
groupes
Perte
(kw)
Non-charge
courant
Court-circuit
impédance
Poids
(kg)
(kva)Haute tension
(Kv)
Haute pression
gamme de robinet
Basse tension
(Kv)
étiquetersans chargecharge(%)(%)Lourd
huile
Le total
poids
30
6.3
6.6
10
10.5
11
± 5%
± 2 × 2,5%
0.4Yyn0
Dyn11
0.10,63 / 0,601.5475295
500.130,91 / 0,871.388395
630.151.09 / 1.041.295420
800.181.31 / 1.251.2103480
1000.21.58 / 1.501.1115540
1250.241.89 / 1.801.1130645
1600.282.31 / 2.201145740
2000.342.73 / 2.601175885
2500.43.20 / 3.050.91951010
3150.483.83 / 3.650.92301205
4000.574.52 / 4.300.82551375
5000.685.41 / 5.150.82851620
6300.816.20.64.53501960
8000.987.50.64052310
10001.1510.30.64901690
13501.36120.45503315
16001.6414.50.46253795


sur:
En vertu d'un:
